93/2007. (XII. 18.) KvVM rendelet

a zajkibocsátási határértékek megállapításának, valamint a zaj- és rezgéskibocsátás ellenőrzésének módjáról

2024.01.01.

A környezet védelmének általános szabályairól szóló 1995. évi LIII. törvény 110. § (8) bekezdés m) pontjában foglalt felhatalmazás alapján, a környezetvédelmi és vízügyi miniszter feladat- és hatásköréről szóló 165/2006. (VII. 28.) Korm. rendelet 1. § a) pontjában meghatározott feladatkörömben eljárva – az egészségügyi miniszter feladat- és hatásköréről szóló 161/2006. (VII. 28.) Korm. rendelet 1. § a) pontjában meghatározott feladatkörében eljáró egészségügyi miniszterrel egyetértésben – a következőket rendelem el:

1. § (1)¹ E rendelet hatálya nem terjed ki

a) a környezeti zaj értékeléséről és kezeléséről szóló 280/2004. (X. 20.) Korm. rendelet szerinti stratégiai zajtérkép készítésével kapcsolatban,

b) a stratégiai környezeti vizsgálat keretében, illetve

c) a stratégiai dokumentumok előkészítése keretében és a stratégiai dokumentumokhoz készített hatásvizsgálat érdekében

végzett mérésekre és számításokra.

(1a)² Üzemi és szabadidős zajforrás zajkibocsátási határértékét (a továbbiakban: zajkibocsátási határérték) az 1. számú mellékletben meghatározott módon a zajforrás hatásterületére kell megállapítani.

(2) Azokra a zajtól védendő épületekre, amelyeket csak bizonyos napszakban vagy szezonálisan használnak, csak a használat időtartamára kell zajkibocsátási határértéket megállapítani.

(3) Az üzemi létesítmény zajkibocsátását a rendszeresen (évente legalább tizenkét alkalommal) előforduló legnagyobb környezeti zajkibocsátású üzemelési állapot alapján kell értékelni.

(4)³

2. § (1) A zajkibocsátási határérték megállapítása iránti kérelmet a 2. számú melléklet szerinti űrlapon kell benyújtani.

(2) Amennyiben külön jogszabály vagy a környezetvédelmi hatóság előírása értelmében a zajforrás hatásterületét méréssel vagy számítással kell meghatározni és a környezetvédelmi hatóságnál még nem áll rendelkezésre, a zajkibocsátási határérték megállapítása iránti kérelemhez csatolni kell:

a) a tervezett állapotot megelőző háttérterhelés mértékére irányuló vizsgálat eredményeit, valamint

b) a hatásterület számítására vonatkozó eredményeket.

(3)⁴ Ha az üzemeltető a zajkibocsátási határérték megállapítását a környezeti zaj- és rezgésterhelési határértékek megállapításáról szóló 27/2008. (XII. 3.) KvVM–EüM együttes rendelet [a továbbiakban: 27/2008. (XII. 3.) KvVM–EüM együttes rendelet] 1. melléklet 2. pontja alapján kéri, a kérelemhez mellékelni kell:

a)⁵ a nemzetközi licenc másolatát és magyar nyelvű fordítását,

b) a 4. § (1c) bekezdése szerinti zajmonitoring rendszer leírását, valamint

c) a zajkibocsátás csökkentése érdekében tervezett intézkedéseket, azok várható eredményét, és az intézkedések műszaki és adminisztratív megvalósításához, szükséges időtartamot.

3. §⁶ (1) A zajkibocsátási határérték megállapítása után minden olyan, az üzemi és szabadidős zajforrás területén bekövetkező változást, amely a határérték mértékét és teljesülését befolyásolja, a zajforrás üzemeltetője a 3. számú melléklet szerinti tartalommal köteles bejelenteni a környezetvédelmi hatóságnak.

(2) Nemzetközi licenccel rendelkező versenypályák esetén a környezeti zaj és rezgés elleni védelem egyes szabályairól szóló 284/2007. (X. 29.) Korm. rendelet [a továbbiakban: 284/2007. (X. 29.) Korm. rendelet] 11. § (5) bekezdés b) pontja szerinti bejelentésnek tartalmazni kell:

a) az üzemeltető és a versenypálya azonosítására szolgáló adatokat,

b) az adott naptári évben – a bejelentést megelőzően – a zajkibocsátási határérték alóli felmentéssel érintett napok dátumát és az azokon mért megítélési szinteket a 284/2007. (X. 29.) Korm. rendelet szerinti kritikus pontra vonatkoztatva,

c) azoknak a napoknak a dátumát, amelyen az üzemeltető a zajkibocsátási határérték alóli felmentéssel élni kíván,

d) a felmentéssel érintett napokon megtartásra kerülő rendezvény vagy esemény megnevezését, jellegét, rövid leírását,

e)⁷ a felmentés idején a 284/2007. (X. 29.) Korm. rendelet szerinti kritikus ponton várható zajkibocsátás mértékét az alábbi sávok egyikének megadásával:

ea) 48–55 dB,

eb) 56–60 dB,

ec) 61–65 dB,

ed) 66–70 dB,

f)⁸ az e) pont ed) alpontjának alkalmazása esetén az üzemeltető nyilatkozatát arról, hogy a felmentés ideje alatt megtartásra kerülő eseti rendezvény a 27/2008. (XII. 3.) KvVM–EüM együttes rendelet szerinti nemzetközi versenynek minősül.

(3) A (2) bekezdés b) pontja szerinti felmentéssel érintett napok dátumának megadásakor a korábbi felmentésre irányuló bejelentésekben szereplő napok közül csak azokat kell figyelembe venni, amelyeken a zajforrás zajkibocsátása ténylegesen túllépte a környezetvédelmi hatóság által a felmentéssel nem érintett napokra megállapított zajkibocsátási határértéket.

4. § (1)⁹ Az üzemi vagy szabadidős zajforrás zajkibocsátását e rendelet előírása vagy a környezetvédelmi hatóság döntése esetén – az (1c) bekezdésben foglalt kivétellel – eseti méréssel kell meghatározni.

(1a)¹⁰ Annak a nemzetközi licenccel rendelkező versenypályáknak az üzemeltetője, aki a zajkibocsátási határérték megállapítását a 27/2008. (XII. 3.) KvVM–EüM együttes rendelet 1. melléklet 1. pontja alapján kéri és a 27/2008. (XII. 3.) KvVM–EüM együttes rendelet 2/B. § (1) bekezdése szerinti menetességet igénybe veszi, a felmentéssel érintett napokon eseti zajmérést végez.

(1b)¹¹ Az (1a) bekezdésben foglaltaktól eltérő esetben az eseti zajmérés elvégzésére való kötelezésről a környezetvédelmi hatóság

a) a technológia és egyedi zajforrásainak jellege,

b) a védendő épületektől és területektől való távolság, valamint

c) a zajméréssel már vizsgált zajforrások vonatkozásában a rendelkezésére álló zajmérési eredmények

mérlegelésével dönt.

(1c)¹² A 27/2008. (XII. 3.) KvVM–EüM együttes rendelet 1. melléklet 2.1. pontjában foglalt zajterhelési határértékek alkalmazását megelőzően a nemzetközi licenccel rendelkező versenypályák zajkibocsátásának ellenőrzésére az üzemeltető folyamatos mérésre alkalmas monitoring rendszert épít ki és helyez üzembe.

(1d)¹³ Az (1c) bekezdés szerinti monitoring rendszert az üzemeltető köteles minden nap 8:00–22:00 között folyamatosan üzemeltetni.

(1e)¹⁴ Az üzemi és szabadidős zajforrás zajkibocsátásának és a zajkibocsátási határérték teljesülésének ellenőrzésére vonatkozó vizsgálat módszerét a 4. számú melléklet tartalmazza.

(1f)¹⁵ Üzemi és szabadidős létesítmények által okozott környezeti zajterhelés számításához, a létesítmények hatásterületének számítással történő lehatárolásához a létesítmény zajkibocsátását a 10. számú mellékletben foglaltak szerint kell meghatározni.

(2)¹⁶ Vonalas közlekedési zajforrás kibocsátását az 5., 6., 8. és 9. számú mellékletben megadott mérési, számítási módszerrel kell meghatározni.

(2a)¹⁷ A vasúti rendszer kölcsönös átjárhatóságáról szóló kormányrendelet szerinti nagysebességű vonalak (a továbbiakban: nagysebességű vonalak) zajkibocsátásának számításához a stratégiai zajtérképek, valamint az intézkedési tervek készítésének részletes szabályairól szóló miniszteri rendeletben megadott számítási módszert kell alkalmazni.

(2b)¹⁸ A (2) és (2a) bekezdés szerinti mérés, számítás esetén a végeredményt L_AM zajmutatóban, a 11. számú mellékletben meghatározott megítélési pontra kell megadni.

(2c)¹⁹ A csendes övezet, fokozottan védett terület és fokozottan zajos terület kijelölése érdekében végzett mérés, számítás eredményeinek zajtérképen való megjelenítése esetén a stratégiai zajtérképek, valamint az intézkedési tervek készítésének részletes szabályairól szóló 25/2004. (XII. 20.) KvVM rendelet 2. §-ának, 7. § (2)–(5) bekezdésének, valamint 8. § (1)–(4) bekezdésének rendelkezéseit kell alkalmazni.

(3) A rezgésterhelési határértékek ellenőrzését az MSZ 18163-2:1998 számú szabvány alapján vagy azzal egyenértékű eredményt adó mérési módszerrel kell elvégezni.

(4) A légiközlekedési zaj mérését az MSZ 13- 183-3:1992 számú, illetve az MSZ 13-183-4:1992 számú szabvány alapján vagy azzal egyenértékű eredményt adó mérési módszerrel kell elvégezni.

(5)²⁰ A (2) bekezdésben meghatározott számítási és mérési módszertől eltérő módszer csak abban az esetben alkalmazható, ha az pontosabb eredményt ad és a mérést, illetve számítást végző ezt bizonyítja.

5. §²¹ (1) A villamos- és a HÉV-közlekedés adatait az 5. számú melléklet szerint kell számításba venni.

(2) Ha jogszabály zajtérkép készítését írja elő, a vizsgált területen átmenő

a) közúti közlekedési hálózatot, illetve

b) teljes vasúti hálózatot

közel egyenes vonalakkal az akusztikai középvonalban x-y-z koordinátákkal kell digitalizálni.

(3) A repülőterektől származó zaj zajtérképezését a repülőterek környezetében létesítendő zajgátló védőövezetek kijelölésének szabályairól szóló jogszabályokban foglaltak szerint kell elvégezni.

(4)²² A zajterjedést – a légiközlekedési zaj és a nagysebességű vonalak kivételével – a 11. számú melléklet szerinti zajterjedés-számítási módszerrel kell kiszámítani.

(4a)²³ A nagysebességű vonalak esetében a zajterjedés számítására a stratégiai zajtérképek, valamint az intézkedési tervek készítésének részletes szabályairól szóló miniszteri rendeletben megadott zajterjedési számítási módszert kell alkalmazni.

(5) Ha a zajforrás speciális jellege miatt a 11. számú melléklet nem alkalmazható, a számítás más módszerrel is elvégezhető.

5/A. §²⁴ (1)²⁵ Annak a nemzetközi licenccel rendelkező versenypályáknak az üzemeltetője, aki a 4. § (1a) és (1c) bekezdése alapján zajmérés végzésére kötelezett, a tárgyévet követő év március 31-ig – a 7. melléklet szerinti tartalommal – adatot szolgáltat a környezetvédelmi hatóságnak (a továbbiakban: éves adatszolgáltatás).

(2) Ha a környezetvédelmi hatóság a nemzetközi licenccel rendelkező versenypályák zajkibocsátásnak ellenőrzésére hatósági ellenőrzés keretében zajmérést végez, az éves adatszolgáltatás azon adatait, amelyek a környezetvédelmi hatóság mérési jegyzőkönyvében szerepelnek vagy az alapján előállíthatók, a mérési jegyzőkönyv alapján kell meghatározni.

6. § Ez a rendelet 2008. január 1-jén lép hatályba, rendelkezéseit a hatálybalépését követően indult eljárásokban kell alkalmazni.

7. §²⁶

8. §²⁷ E rendeletnek a zajkibocsátási határértékek megállapításának, valamint a zaj- és rezgéskibocsátás ellenőrzésének módjáról szóló 93/2007. (XII. 18.) KvVM rendelet módosításáról szóló 17/2023. (IX. 21.)EM rendelettel (a továbbiakban: R2.) megállapított 4. § (2)–(2c) bekezdését, valamint 5. § (4) és (4a) bekezdését az R2. hatálybalépésekor²⁸ folyamatban lévő ügyekben is alkalmazni kell.

1. számú melléklet a 93/2007. (XII. 18.) KvVM rendelethez²⁹

A zajkibocsátási határérték megállapításának módszere

1. Üzemi és szabadidős zajforrás zajkibocsátási határértéke (L_KH) megegyezik a zaj- és rezgésterhelési határértékek megállapításáról szóló jogszabály szerinti zajterhelési határértékkel, ha:

a) közvetlen hatásterülete nem áll fedésben más üzemi vagy szabadidős zajforrás közvetlen hatásterületével,

b) a zajforrás zajkibocsátási határértékét a környezetvédelmi hatóság a 27/2008. (XII. 3.) KvVM–EüM együttes rendelet 1. melléklet 2.1. pontja vagy 2. § (4) bekezdése alapján állapítja meg,

c) a zajforrás közvetlen hatásterülete olyan zajforrással áll fedésben, amelyre a zajkibocsátási határértéket a környezetvédelmi hatóság a 27/2008. (XII. 3.) KvVM–EüM együttes rendelet 1. melléklet 2.1. pontja vagy 2. § (4) bekezdése alapján állapítja meg.

2. Ha több, olyan zajkibocsátási határértékkel még nem rendelkező üzemi vagy szabadidős zajforrás határterülete áll fedésben, amelyek mindegyikére a 27/2008. (XII. 3.) KvVM–EüM együttes rendelet 1. melléklet 1. pontja vagy 2. § (3) bekezdése szerinti zajterhelési határérték vonatkozik, akkor a zajkibocsátási határértékét az alábbi képlet segítéségével kell meghatározni:

L_KH = L_TH – K_N (dB)

ahol

– L_KH: az üzemi vagy szabadidős zajforrás zajkibocsátási határértéke,

– L_TH: a védendő területen a zaj- és rezgésterhelési határértékek megállapításáról szóló miniszteri rendelet szerinti zajterhelési határérték,

– K_N = 10 lgN, de legfeljebb 5 dB,

– N: azon üzemi vagy szabadidős zajforrások száma, beleértve az eljárások tárgyát képező zajforrásokat is, amelyek közvetlen hatásterülete az üzemi vagy szabadidős zajforrás közvetlen hatásterületével fedésben áll.

3. Amennyiben határértékkel rendelkező üzemi vagy szabadidős zajforrás hatásterülete fedésben áll a zajkibocsátási határérték megállapítása iránti kérelem tárgyát képező üzemi vagy szabadidős zajforrással, és az érintett zajforrásoktól származó zajra a 27/2008. (XII. 3.) KvVM–EüM együttes rendelet 1. melléklet 1. pontja vagy 2. § (3) bekezdése szerinti zajterhelési határérték vonatkozik, a kérelmező részére megállapított határérték:

L_KH = L_TH – 5 (dB)

ahol

– L_KH: az üzemi vagy szabadidős zajforrás zajkibocsátási határértéke,

– L_TH: a védendő területen a zaj- és rezgésterhelési határértékek megállapításáról szóló miniszteri rendelet szerinti zajterhelési határérték.

4. A 2. és a 3. pont szerinti számítási módszertől abban az esetben kell eltérni, ha:

a) valamennyi érintett üzemi vagy szabadidős zajforrástól származó zajra ugyanolyan mértékű zajterhelési határérték vonatkozik,

b) az érintett üzemeltetők közös kérelmet nyújtanak be a zajkibocsátási határérték megállapítására vagy módosítására, és

c) a b) pont szerinti kérelemben számszerűen megjelölik az egyes üzemeltetők által kért zajkibocsátási határértéket.

A zajkibocsátási határértéket ebben az esetben úgy kell megállapítani, hogy a zajforrásoktól származó együttes zajterhelés ne haladja meg a 2. pont szerint megállapítható zajkibocsátási határértékek összegét.

2. számú melléklet a 93/2007. (XII. 18.) KvVM rendelethez

KÉRELEM

Üzemi, szabadidős létesítmény zajkibocsátási határértékének megállapítására
A …………………………………………………………………., mint I. fokú környezetvédelmi hatóság részére.
A …………………….. sz. rendelet …………………... alapján kérem a zajkibocsátási határérték megállapítását az alább megnevezett üzemi, szabadidős* zajforrásra.

1. A kérelmező (üzemeltető)

neve:

KSH száma:

székhelye:

ügyintéző neve:

telefonszáma:

KÜJ szám:

2. Üzemi, szabadidős zajforrás, amelyre a zajkibocsátási határértéket meg kell állapítani:

megnevezése:

címe:

telephely EOV koordinátái:

KTJ száma:

3. A kérelem indoka*:

a) új üzemi, szabadidős zajforrás létesítése,

b) az üzemelés közben bekövetkezett változások miatt a hatásterület és ezzel együtt a védendő területek, épületek megváltoztak,

c) a településrendezési tervben bekövetkezett változások miatt a védendő területek, épületek köre megváltozott,

d) a településrendezési tervben bekövetkezett változások miatt a védendő területek, épületek zajvédelmi besorolása megváltozott,

e) üzemeltető személyben változás következett be,

f) egyéb:

4. A zajforrás (a tervezett, illetve a meglévő létesítményben folytatott tevékenység, alkalmazott technológia, helyhez kötött vagy mozgó berendezés, üzemi, szabadidős zajforrásnak minősülő tevékenység) rövid leírása, ismertetése:

5. Az üzemi, szabadidős zajforrás működési rendje:

a) Műszak vagy nyitvatartási, működési idő

Technológia elnevezése	Zajforrás jele	Zajforrás elnevezése	A zajforrás működési helye	Zajforrás működési ideje
Technológia elnevezése	Zajforrás jele	Zajforrás elnevezése	A zajforrás működési helye	nappal -tól, -ig	éjjel -tól, -ig

* A megfelelő válasz aláhúzandó!

b) Szezonális (nyári, téli vagy más) működési rend:

c) Nem rendszeresen működő zajforrásokra vonatkozó adatok (pl. szükségáramforrások)

Technológia elnevezése	Zajforrás jele	Zajforrás elnevezése	A zajforrás működési helye	Zajforrás működési ideje (h/év)

6. A zajforrás hatásterületén elhelyezkedő ingatlanok felsorolása:

Ingatlan helyrajzi száma	Közterület elnevezése	Házszám	A védendő épület Építményjegyzék szerinti besorolása

A kérelemben közölt adatok a valóságnak megfelelnek.

Kelt: ………………………….

………………………………………….

cégszerű aláírás

3. számú melléklet a 93/2007. (XII. 18.) KvVM rendelethez

JELENTÉS

üzemi, szabadidős zajforrás^* zajkibocsátásának megváltozásáról
A …………………………………………………………………….., mint I. fokú környezetvédelmi hatóság részére.
A …………………. számú rendelet .……………………………….. alapján bejelentem, hogy az alább megjelölt üzemi, szabadidős zajforrás működési területén – a zajkibocsátási határérték megállapítását követően – a határérték mértéke és teljesülése tekintetében változás következett be.

1. A bejelentő (üzemeltető)

neve:

KSH száma:

székhelye:

ügyintéző neve:

telefonszáma:

KÜJ szám:

2. Az üzemi, szabadidős zajforrás (ahol a változás történt)

megnevezése:

címe:

EOV koordinátája:

KTJ azonosító száma:

3. A zajkibocsátási határértéket megállapító határozat (ha volt II. fokú határozat, úgy annak is) száma és kelte:

4. A változás időpontja:

5. A változás oka^**:

a) új zajforrás (üzemrész, gép, hangosító berendezés stb.) üzembe helyezése,

b) új zajos vagy a korábbinál zajosabb tevékenység kezdése,

c) zajforrás cseréje zajosabbra,

d) zajforrás áthelyezése,

e) a telekhatáron, illetve azon belül a zaj terjedését befolyásoló változtatások (épületbontás, -építés, tereprendezés stb.),

f) a műszak vagy működési idő megváltozása,

g) egyéb változás:

6. A változás részletesebb leírása:

A bejelentésben közölt adatok a valóságnak megfelelnek.

Kelt: ………………………….

………………………………………….

cégszerű aláírás

A bejelentéshez mellékelni kell (ha van) a változás előtti és a változást követő zajkibocsátás vizsgálati eredményét és a vizsgálatról készült szakvéleményt.

4. számú melléklet a 93/2007. (XII. 18.) KvVM rendelethez

Az üzemi, szabadidős és építési zajforrás zajkibocsátásának ellenőrzési (vizsgálati és értékelési) módszere

1. A vizsgálat előkészítése

1.1.³⁰ A méréssel vizsgált terület kijelölése

A méréssel vizsgált terület a zajforrás hatásterületén belül elhelyezkedő terület.

A méréssel vizsgált terület annyi részterületre oszlik, ahányszor megváltozik a zajforrás zajkibocsátási határértéke a 2. § (1) bekezdése szerint, illetve ahány eltérő mértékű zajkibocsátási határérték került a környezetvédelmi hatóság által megállapításra.

1.2.³¹ A mérési pontok kijelölése a méréssel vizsgált területen

1.2.1. Eseti mérés esetén a mérési pontokat a zajforrás hatásterületén kell kijelölni.

1.2.2. A folyamatos mérésre szolgáló monitoring rendszer mérési pontjait úgy kell elhelyezni, hogy a mérési eredményekből a környezeti zaj és rezgés elleni védelem egyes szabályairól szóló rendelet szerinti kritikus pont megítélési szintje közvetlenül vagy számítással megállapítható legyen.

1.2.3. A mérési pontok számát a vizsgálat céljának megfelelően (üzemi vagy szabadidős zajforrás zajkibocsátásának meghatározása, értékelése, a környezetvédelmi hatóság által megállapított zajkibocsátási határérték teljesülésének ellenőrzése) kell megválasztani, de a vizsgálat céljától függetlenül legalább annyi mérési pontot kell kijelölni, hogy a környezeti zaj és rezgés elleni védelem egyes szabályairól szóló rendelet szerinti kritikus pont minden egyes részterületen kiválasztható legyen.

1.3. Kiegészítő mérési pontok

Ha a vizsgált zajforrás működési körülményeinek esetleges későbbi igazolása szükségessé teszi (például szórakozóhelyek vagy más, az üzemeltető által befolyásolható zajkibocsátású létesítmények zajkibocsátásának vizsgálatakor) kiegészítő mérési pont jelölhető ki a létesítmény meghatározó zajforrása által keltett zaj ellenőrzésére, illetve dokumentálására alkalmas, a vizsgálatot végzők által meghatározott helyen.

1.4. Az üzemi létesítmény működési körülményének megválasztása

A zajforrás vizsgálatát e rendelet 1. § (3) bekezdése szerinti rendszeresen előforduló, legkedvezőtlenebb üzemelési állapotban vagy ilyen üzemelési állapot számításba vételével kell elvégezni.

Ha a létesítmény, illetve annak a zajkibocsátást döntően meghatározó zajforrásai a megítélési időtartamban folyamatosan vagy szabályozott (meghatározott, illetve meghatározható) módon szakaszosan üzemelnek, akkor a mérés elvégezhető az üzemeltető személyes közreműködése, személyes jelenléte nélkül is. Ebben az esetben a mérés során vagy – az üzemeltető távollétében – a mérést követően, az ellenőrző zajmérést végző nyilatkozatot köteles kérni az üzemeltetőtől, amely szerint a mérés ideje alatt nem fordult elő a szokásostól eltérő, rendkívüli üzemelési, működési körülmény. Vitás esetben a mérést az üzemeltető jelenlétében vagy más alkalommal, az üzemeltető előzetes értesítése után meg kell ismételni.

Ha a létesítmény zajkibocsátását döntően meghatározó zajforrások működése a tevékenység igényének megfelelően változik, vagy ha a vizsgálat időtartamában ezek nem működnének, akkor a mérés elvégezhető az üzemeltető közreműködésével úgy, hogy a zajforrásokat egyenként vagy meghatározott összetételben működtetik, és a zajkibocsátásra jellemző mennyiséget az üzemeltető nyilatkozata alapján, az 1. § (3) bekezdése szerinti legkedvezőtlenebb üzemelési állapotra határozzák meg.

Ha az érintett lakosság a működési körülményekről eltérően nyilatkozik, akkor az értékelést ennek megfelelően is el kell végezni, és ezt a jegyzőkönyvben, szakvéleményben rögzíteni kell.

Ha a zajforrás vagy annak egy része épületben helyezkedik el és ezen épület nyílászárói nyithatók, akkor azokat, illetve azok szellőztetésre használt részét a mérés alatt nyitva kell tartani. Vitás esetben a mérést nyitott és csukott nyílászárók mellett is el kell végezni.

2. A mérés lefolytatása³²

2.1. Az eseti mérés folyamán (a mérőberendezés kiválasztásánál, a mérési pont és időtartam megválasztásánál, a mérési eredmények meghatározásánál, beleértve a háttérterhelés és a zaj esetleges impulzusos vagy keskenysávú jellege miatt szükséges kiegészítő mérési eredményeket is stb.) az MSZ 18150-1 vonatkozó előírásai, lőterek zajkibocsátásnak vizsgálata esetén az MSZ 15037 szabvány szerint kell eljárni.

2.2. Folyamatos mérés esetén az MSZ 18150-1 szabvány előírásai közül azokat kell alkalmazni, amelyek folyamatos mérésre is értelmezhetők.

2.3. A mérés a 2.1. és 2.2. ponttól eltérő módszer szerint is lefolytatható, ha az az MSZ 18150-1 szabvány vagy lőterek zajvizsgálata esetén az MSZ 15037 szabvány módszerével bizonyítottan egyenértékű eredményt ad.

3. A meghatározandó zajjellemzők³³

A vizsgálat eredményeként minden mérési ponton a vizsgált üzemi vagy szabadidős zajforrás zajkibocsátására jellemző L_AM megítélési szintet kell meghatározni.

4. A vizsgálat eredményének értékelése³⁴

4.1.³⁵ A vizsgálati eredményeket az üzemi vagy szabadidős zajforrás zajkibocsátási határértékével vagy a 27/2008. (XII. 3.) KvVM–EüM együttes rendelet 2/B. § (1) bekezdése szerinti felmentés alkalmazása esetén a felmentés idejére vonatkozó zajterhelési határértékkel kell összehasonlítani.

4.2. A vizsgálati eredmények értékelését a környezeti zaj és rezgés elleni védelem egyes szabályairól szóló rendelet szerinti kritikus pontra vonatkozó vizsgálati eredmény pontosságától függően, az MSZ 18150-1 szabvány vonatkozó előírásai szerint, vagy azzal egyenértékű eredményt adó módszerrel kell elvégezni.

Megjegyzés:

Több részterület esetén az értékelést a részterület kritikus pontján meghatározott megítélési szint és a részterületre vonatkozó zajkibocsátási határérték összehasonlítása alapján is el kell végezni.

5. számú melléklet a 93/2007. (XII. 18.) KvVM rendelethez³⁶

Közúti közlekedés zajkibocsátásának számítása

1. táblázat: A közúti forgalom (nem kötöttpályás) adatai

9K04651_0

Az út

Szakasz

Forgalom (Q jm/napszak)

Sebesség* km/óra

L_Aeq(7,5)

neve

száma

kez-
dete

vége

Hossz-esés

Út-
burko-
lat

nappal

este

éjjel

x, y, z

II.

III.

II.

III.

II.

III.

II.

III.

nap-
pal

este

éjjel

3.

4.

2. táblázat: A közúti kötöttpályás forgalom adatai

Az út
(viszonylat)

Szakasz

Forgalom

L_Aeq(7,5)
dB

neve

száma

kezdete
x, y, z

vége
x, y, z

Villamos (HÉV-) típus

nappal

este

éjjel

Sebesség*
km/óra

nappal

este

éjjel

jm/napszak

* e melléklet 1.16 pontja szerint

1. Fogalommeghatározások

1.1 Vonatkoztatási egyenértékű A-hangnyomásszint L_Aeq(7,5), dB

Akadálytalan hangterjedés esetén a vonatkoztatási távolságban, a terepszint felett 1,2 m magasságban, e melléklet szerint számított egyenértékű A-hangnyomásszint.

1.2 Számított egyenértékű A-hangnyomásszint L_Aeq(d,h), dB

A számítási (észlelési, megítélési, terhelési) pontban e melléklet szerint számított eredő A-hangnyomásszint.

1.3 Egyidejűség (szinkronitás)

Feltétel, amely szerint az 1.4 és az 1.5 pontok szerinti egyenértékű A-hangnyomásszintek vonatkoztatási időtartama(i) egymás között egyenlő(ek), és a számításhoz felhasznált, az egyes akusztikai járműkategóriákhoz, valamint a kötöttpályás közlekedéshez tartozó forgalomnagyság ehhez a vonatkoztatási időtartamhoz tartozik.

1.4 Évi átlagos napi forgalom ÁNF, j/nap

A hivatalos keresztmetszeti forgalomszámlálás szerint a vizsgált útvonalszakaszra vonatkozó, j/nap-ban megadott forgalomnagyság (amely az út keresztmetszetén áthaladó napi forgalom éves átlaga), járműkategóriánkénti bontásban.

A keresztmetszeti forgalomszámlálási adatokat az Országos Közúti Adatbank (OKA-ÁKMI) adja közre. Az ÁNF-adathoz hozzátartozik, és a számítás eredményeinek felhasználásával készített dokumentációban fel kell tüntetni a számlálóállomás kódját.

1.5 Akusztikai járműkategória

A keresztmetszeti forgalomszámlálás adataiból a 4. pont szerinti összevonással meghatározott három járműkategória.

A továbbiakban a három akusztikai járműkategória jele: I., II., III. Az „i”-edik akusztikai járműkategóriához tartozó adatot az „i” alsó index jelöli.

1.6 Az egyes akusztikai járműkategóriákhoz tartozó évi átlagos forgalomnagyság

A keresztmetszeti forgalomszámlálás során alkalmazott járműkategóriákhoz tartozó évi átlagos napi forgalomnagyságból a 4. pont szerinti összegzéssel, akusztikai járműkategóriákra meghatározott mennyiség.

1.7 Az egyes akusztikai járműkategóriákhoz tartozó évi átlagos forgalomnagyság adott vonatkoztatási időre

Az egyes akusztikai járműkategóriákhoz tartozó járművek évi átlagos napi forgalmi adatából képzett, az adott vonatkoztatási időhöz tartozó összforgalom.

1.8 Adott vonatkoztatási időhöz tartozó évi átlagos óraforgalom Qix j/óra

Az egyes akusztikai járműkategóriákhoz és Tx óra vonatkoztatási időtartamhoz tartozó évi átlagos napi forgalomnagyság (ÁNF) 1/Tx-ed része.

x az adott vonatkoztatási időre utaló jelölés, amit a felhasználó határoz meg.

Általában

„nappal” x = nappal és T_nappal =16 óra

„napközben” x = napköz és T_napköz= 12 óra

„este” x = este és T_este = 4 óra

„éjszaka” x = éjjel és T_éjjel = 8 óra.

1.9 Vonatkoztatási távolság d_ref, m

A közút, illetve a vágány akusztikai tengelyétől mért 7,5 m távolság, azaz d_ref= 7,5 m.

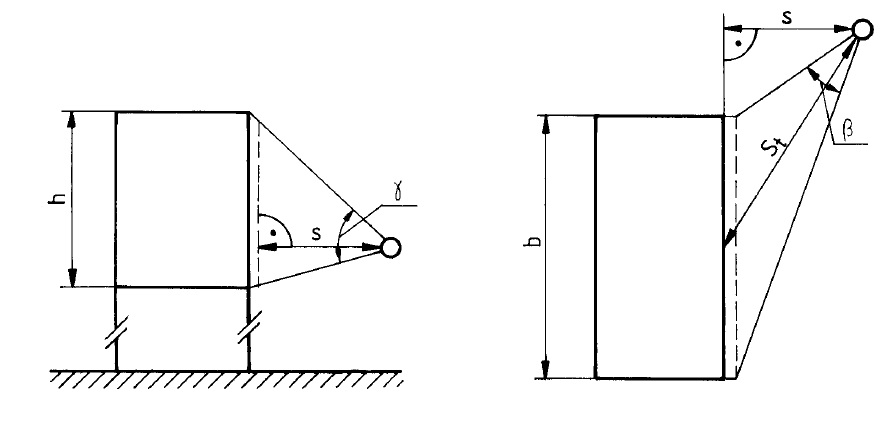

1.10 Látószög ß, fok

Egy útszakasznak a raszterhálópontban vett látószöge. Az útszakasz látószögétől függő korrekciót a 11. számú melléklet 9. pontja szerint kell számolni.

1.11 Útszakasz (szakasz):

1.11.1 Általában

a) közút esetén az út akusztikai középvonalának azon szakasza, amelyen belül mindegyik akusztikai járműkategóriára nézve a forgalomnagyság, a mértékadó sebesség, továbbá az útburkolat fajtája és a hosszesés mértéke állandó, valamint az útszakaszhoz tartozó látószög által meghatározott tartományon belül a terjedés feltételei azonosak (azonos kialakítású, úthoz képesti helyzetű zajárnyékoló fal, azonos hangelnyelő-tulajdonságú terep);

b) városi kötöttpályás jármű (villamos) esetén a vágány akusztikai középvonalának azon szakasza, amelyen belül mindegyik kötöttpályás járműkategóriára nézve a forgalomnagyság, továbbá a vágányrendszer állandó, valamint az útszakaszhoz tartozó látószög által meghatározott tartományon belül a terjedés feltételei azonosak (azonos kialakítású, úthoz képesti helyzetű zajárnyékoló fal, azonos hangelnyelő-tulajdonságú terep).

1.11.2 Ha a számítás kiindulási adata az éves átlagos napi forgalomnagyság

(azaz ÁNF adott járműkategóriánként, napszakonként a 4. pont szerint), akkor

a) közút esetén a közútnak az a szakasza, amelyre a számításba vett ÁNF-adat vonatkozik, az útburkolat fajtája, a hatóságilag engedélyezett haladási sebesség és a lejtés állandó, valamint az útszakaszhoz tartozó látószög által meghatározott tartományon belül a terjedés feltételei azonosak (azonos kialakítású, úthoz képesti helyzetű zajárnyékoló fal, azonos hangelnyelő-tulajdonságú terep);

b) városi kötöttpályás jármű (villamos) esetén az 1.11.1 b) ponttal azonos.

1.11.3 Az 1.11.1 esetben

a) szintbeni kereszteződést egy adott számítási útszakaszra vonatkozóan két olyan egymást követő útszakasszal kell figyelembe venni, amelynek az egyik határa az adott forgalmi irányra vonatkozó stopvonal, illetve stopvonal hiányában a kereszteződés belátását már lehetővé tevő keresztmetszet;

b) a körforgalmat egy adott számítási útszakaszra vonatkozóan két olyan egymást követő útszakasszal kell figyelembe venni, amelynek az egyik határa az adott forgalmi irányra vonatkozó stopvonal, illetve a kereszteződés belátását már lehetővé tevő keresztmetszet. A körforgalomban mindig több számítási vagy teljes útszakasz találkozik. Ezek mindegyikéhez található olyan útszakasz, amelyik a megfelelő belépő keresztmetszettől indulva és a körgyűrű egy részén áthaladva valamelyik ágon kilép a csomópontból. A körgyűrű forgalmát külön nem kell figyelembe venni.

1.11.4 Az 1.11.2 esetben a kereszteződés és a körforgalom hatása nem vehető figyelembe.

1.11.5 A j-edik útszakaszhoz rendelt adatok jelölése „j” alsó index és összesen „n” darab útszakaszból áll a számítási vagy a teljes útszakasz.

1.12 Számítási vagy teljes útszakasz

A számítás során figyelembe vett közútnak, illetve vágánynak az adott akusztikai középvonalát felépítő „n” darab egymáshoz fűzött szakasza.

a) Az adott megítélési pont zajterhelését egynél több ilyen számítási útszakasz is meghatározhatja (így például: széles út, párhuzamosan futó utak, vágányok, egymást keresztező utak, vágányok).

b) Az s-edik számítási útszakaszhoz rendelt adat jelölése „s” alsó index és összesen „r” darab számítási útszakasz - azaz figyelembe veendő akusztikai középvonal - van.

1.13 Végtelen hosszú, egyenes vonalforrás

Ha a számítási útszakasz akusztikai középvonala az 1/a. ábrán feltüntetett távolságarányokkal meghatározott tartományon belül helyezkedik el, akkor a számítási útszakasz végtelen hosszú egyenes vonalforrásnak tekinthető.

1.14 Akusztikai középvonal

Az útburkolat, illetve a sínkorona szintje fölött 0,5 m magasan

a) közút esetén

aa) irányonként egy forgalmi sávnál az út geometriai tengelyében,

ab) irányonként kettő, vagy kettőnél több forgalmi sávnál az egyes forgalmi irányokhoz tartozó forgalmi sávok összefüggő burkolt felületének a geometriai középvonalában;

b) városi villamos- és HÉV-vágány esetén a vágány geometriai középvonalában húzódó végtelen hosszú egyenes vonalforrás.

1.15 Szétosztott forgalom

a) közút esetén

aa) irányonként egy forgalmi sávnál a számításba vett teljes forgalom,

ab) irányonként kettő, vagy kettőnél több forgalmi sávnál a számításba vett teljes forgalomnagyság irányonként és akusztikai járműkategóriánként 50-50%-ban megosztott mennyisége, illetve az irányonkénti és akusztikai jarműkategóriánkénti forgalomnagyság (ha ismert);

b) városi kötöttpályás közlekedés esetén kötöttpályás járműkategóriánként és vágányonként ismert forgalom.

1.16 Mértékadó sebesség v, km/óra

Az egyes akusztikai járműkategóriáknak a számításhoz alapul vett forgalomnagyságához tartozó sebesség.

a) Gyorsuló, illetve lassuló forgalom esetén az útszakasz határait úgy kell megállapítani, hogy az így kijelölt útszakaszon a járművek gyorsulása, illetve lassulása állandó legyen. Ekkor a mértékadó sebesség az útszakaszon várható (kialakuló) legkisebb és legnagyobb járműsebesség számtani átlaga.

b) Ha a számítás kiindulási adata az éves átlagos napi forgalomnagyság (ÁNF járműkategóriánként, napszakonként, a 4. pont szerint), akkor mértékadó sebességnek minden járműkategóriában az adott út- és időszakaszra érvényes, hatóságilag engedélyezett, illetve előírt v_megengedett legnagyobb (esetenként legkisebb) haladási sebesség korrigált értéke alkalmazandó, és a forgalmat egyenletesen áramlónak kell tekinteni.

A korrigált sebesség:

Adott „x” vonatkoztatási időre:

ahol

A = 0,07 v_megengedett+ 20

Q_sáv,x= (Q_1x + Q_2x + Q_3x)/FS

és

Q_1x, Q_2x, Q_3x a 4.1.2 pont szerint

FS a forgalmi sávok összes száma, ahol a forgalom lebonyolódik.

c) Kötöttpályás közlekedés esetén

villamosnál v = 40 km/óra

HÉV-nél v = 60 km/óra.

1.17 Időszakasz, 1 órás időszakasz:

Időtartam, amelyben a közút, illetve a vágány akusztikai középvonalának adott szakaszán mindegyik akusztikai- és kötöttpályás járműkategóriára nézve a forgalomnagyság és a mértékadó sebesség állandó.

a) A leghosszabb figyelembe vehető időszakasz 1 óra tartamú (ekkor f = l, a jelöléseknél). A megítélési időben tehát, például a nappali időszakban legalább 16 db, az éjszakai időszakban pedig legalább 8 db időszakasz van.

b) A t-edik időszakaszhoz rendelt adatok jelölése „t” alsó index és összesen „f” darab „T_t” másodpercben megadott időszakaszból tevődik össze 1 óra. A megítélési időtartam összesen „u” darab „T_g” = 1 órás időszakaszból tevődik össze.

1.18 A kopóréteg akusztikai érdességi kategóriája

A kopórétegnek a forgalom zajhatását jelentősen befolyásoló érdessége és hangelnyelő tulajdonsága.

A számítási eljárásban a kopóréteget az „A”-„E” kategóriák valamelyikébe soroljuk. A számítási modell az „A”-típusú kopórétegen lebonyolódó forgalomra vonatkozik, így a burkolatra vonatkozó korrekció az „A”-akusztikai érdességi kategóriába tartozó kopórétegen lebonyolódó forgalom esetén nulla.

2. A számítás alkalmazhatósága

2.1 A számítás akkor alkalmazható, ha

a) a számítási útszakasz (akár közúti, akár kötöttpályás) végtelen hosszúságú egyenes vonalforrásnak tekinthető, és

b) a számítási útszakaszon belül meghatározott útszakaszokra, mindhárom akusztikai járműkategóriára érvényes a következő:

Q/v < 43

ahol

Q jármű/óra az adott akusztikai járműkategóriához tartozó forgalomnagyság;

v km/óra az adott akusztikai járműkategóriához rendelt mértékadó sebesség.

2.2 A számítás a közúti forgalomból (beleértve a városi kötöttpályás közlekedést is) adódó, az észlelési pontra vonatkozó egyenértékű A-hangnyomásszintet adja eredményül. A számítás a mértékadó sebesség 20-130 km/óra közötti tartományában, a forgalomnagyságnak a gyakorlatban megvalósuló minden értékére elvégezhető.

2.3 A számítás során a rendelkezésre álló forgalmi adatok (Q és v) térbeli és időbeli felbontásához illeszkedő módon alkalmazni kell a szakaszokra bontás módszerét.

2.4 Ha a számítás kiindulási adata az éves átlagos napi forgalomnagyság (ÁNF járműkategóriánként, napszakonként,
a 4. pont szerint), akkor nem lehet figyelembe venni a kereszteződés hatását, vagy a forgalom napi menete hatását, mivel nem lehet a kiindulási adatnál finomabb út- és időszakasz-felbontást alkalmazni. Az útszakaszt ilyenkor jellemzően az ÁNF-adat érvényességi szakasza adja meg, az időszakasz 1 óra. A számítás közbülső eredményeként adódó, (napszakonként) 1 órás időtartamra vonatkozó egyenértékű A-hangnyomásszint egyben a kérdéses napszakra vonatkozó megítélési időre is érvényes lesz, mivel az ÁNF-adat jelen előírás szerinti alkalmazásában az adott napszak (napközben, este, éjjel) minden egyes órájához azonos forgalomnagyság tartozik.

3. A számítás menete

3.1 Általános előírások

3.1.1 A számítás során figyelembe kell venni az összes olyan közutat és villamos vágányt, amelynek a forgalma befolyásolhatja a végeredményt.

3.1.2 Az egyes közutak, vágányok számítási szakaszát (szakaszait) meghatározva el kell végezni a közút (vágány) összes akusztikai középvonalának a szakaszokra bontását.

3.1.3 Ha a felhasznált forgalmi adatok időfüggése indokolja, akkor el kell végezni az egyes érintett útszakaszokra nézve az időszakaszokra bontást is (például, ha kereszteződés hatását kell figyelembe venni). A szakaszokra bontást a szakaszok fogalmának meghatározásánál ismertetett feltételek megtartásával kell elvégezni.

3.1.4 Az út- és időszakaszokra egyenként kell meghatározni a megítélési pontban számított egyenértékű
A-hangnyomásszinteket. A számítási eljárás mindegyik út- és időszakaszra nézve azonos. A meghatározott adatokból az eredő zajszintet több lépcsőben kell képezni, a következők szerint.

3.2 A g-edik 1 órás időtartamra vonatkozó számított egyenértékű A-hang-nyomásszint meghatározása

A g-edik 1 órás időtartamra vonatkozó számított egyenértékű A-hangnyomás szint meghatározása a 3.2.1-3.2.4 pontok alapján történik.

3.2.1 A t-edik időszakaszra és j-edik útszakaszra vonatkozó egyenértékű A-hang-nyomásszint meghatározása

3.2.1.1 Az egyes útszakaszokhoz tartozó vonatkoztatási egyenértékű A-hangnyomásszintet a vonatkoztatási távolságban [a g-edik órán belül, az s-edik számítási útszakaszhoz tartozó, j-edik út- és t-edik időszakasz esetén az L_Aeq(7,5)_g,s,t,j mennyiséget] az útszakaszra megállapított (Q és v) forgalmi adatokból kell meghatározni a 4. pont szerint.

Ha a zajszámító programban kiinduló adatként a 25 m-es egyenértékű A-hangnyomásszintet alkalmazzák, akkor azt az L_Aeq(7,5)_g,s,t,j mennyiségből a következő összefüggéssel kell számítani:

3.2.1.2 Adott számítási pontban az egyes útszakaszokhoz tartozó számított egyenértékű A-hangnyomásszintet [a g-edik órán belül, az s-edik számítási útszakaszhoz tartozó, j-edik út- és t-edik időszakasz esetén az L_Aeq(d,h)_g,s,t,j mennyiséget] az útszakaszra már kiszámított L_Aeq(7,5)_g,s,t,j vonatkoztatási egyenértékű A-hangnyomásszintből a 11. számú melléklet szerinti zajterjedés-számítással kell meghatározni.

3.2.2 Az s-edik számítási útszakaszhoz tartozó, t-edik időszakaszra vonatkozó eredő számított egyenértékű
A-hangnyomásszint

A g-edik órán belül, az s-edik számítási útszakaszhoz és a t-edik időszakaszhoz tartozó eredő számított egyenértékű
A-hangnyomásszintet a számítási pontban a következő összefüggéssel kell meghatározni (összesen n darab szakasz van):

3.2.3 Az s-edik számítási útszakaszhoz tartozó, 1 órás időtartamra vonatkozó eredő számított egyenértékű
A-hangnyomásszint

A g-edik órán belül, az s-edik számítási útszakaszhoz és az összes időszakaszhoz tartozó eredő számított egyenértékű
A-hangnyomásszintet a számítási pontban a következő összefüggéssel kell meghatározni (összesen f darab Tt másodperc időtartamú időszakasz van):

3.2.4 Az összes számítási útszakaszhoz tartozó, 1 órás időtartamra vonatkozó eredő számított egyenértékű
A-hangnyomásszint

A g-edik órán belül, az összes számítási útszakaszhoz és az összes időszakaszhoz tartozó eredő számított egyenértékű
A-hangnyomásszintet a számítási pontban a következő összefüggéssel kell meghatározni (összesen r darab számítási útszakasz van):

3.3 A megítélési időtartamra vonatkozó számított egyenértékű A-hangnyomásszint meghatározása

A megítélési időtartamra vonatkozóan az összes számítási útszakaszhoz és az összes 1 órás időszakaszhoz tartozó eredő számított egyenértékű A-hangnyomásszintet a számítási pontban a következő összefüggéssel kell meghatározni (összesen
u darab 1 órás időszakasz van):


L_Aeq(d,h)nappal esetén	u = 16
L_Aeq (d,h)éjjel esetén	u = 8
L_Aeq (d,h)napköz esetén	u =12
L_Aeq (d,h)este esetén	u = 4

3.4 Az indexek elhagyhatósága

Ha	akkor
- a nappali/éjszakai/napközbeni/esti megítélési idők minden órájában azonos forgalomnagysággal számolunk	u=1
- egyetlen számítási útszakasszal kell számolni	r=1
- az aktuális, s-edik számítási útszakaszon az aktuális, g-edik órán belül a forgalom időfüggésével nem számolunk	f=1
- az aktuális, s-edik számítási útszakaszon az aktuális, g-edik órán belül a forgalmi jellemzők, az útburkolat, az emelkedési viszonyok, a vágány típusa, a kötöttpályás forgalom, a terjedést befolyásoló tényezők (például végig van/nincs zajárnyékoló fal stb.) a teljes számítási útszakaszon egyaránt állandóak	n=1

3.5 A hosszútáv, nagytáv forgalmának figyelembevétele

Az 5. pont szerint alkalmazandó.

4. Az egyes útszakaszokhoz tartozó zajszint számítása

4.1 A forgalmi adatokra vonatkozó feltételek

4.1.1 Az alkalmazott forgalmi adatok feleljenek meg az egyidejűség (szinkronitás) követelményének (1.8 pont).

4.1.2 A számítás alapját képező forgalmi adatok

a) közúti forgalom esetén a 4.3 pont szerint képzett forgalmi adat és az 1.16 pont szerinti mértékadó sebességadat;

b) városi kötöttpályás közlekedés esetén a figyelembe vehető járműtípusok (jelölés: „v” alsó index) és forgalmi irányok (vágányok) szerinti forgalmi adat, a vágánytípussal együtt. Sebesség az 1.16 pont szerint.

4.1.3 A számításnál az 1. táblázat szerinti kötöttpályás járműtípusok vehetők figyelembe.

			1. táblázat: Kötöttpályás járműtípus
	A	B	C
1.	Jelölés v =	Rövidítés	Leírás
2.	1	ICS1	Ganz Ipari csuklós x 1 (kocsi)
3.	2	ICS2	Ganz Ipari csuklós x 2 (szerelvény)
4.	3	UVMM	UV(MM) (2 motorkocsiból álló szerelvény)
5.	4	UVMPM	UV(MpM) (2 motorkocsiból és közöttük 1 pótkocsiból álló szerelvény)
6.	5	T5C5	TATRA T5C5 szerelvény
7.	6	TW 6000	Hannoverből beszerzett szerelvény (2001-től)
8.	7	MXA+P+MXA	HÉV
9.	8	2x(MXA+P+MXA)	HÉV (dupla szerelvény)

Az 1. táblázatban nem szereplő kötöttpályás járműtípusok esetén a térképet készítő szakértő megítélése szerint
az 1. táblázat megfelelő „v_vk” jelű sora használható, más esetekben a számításokhoz szükséges 7. táblázat szerinti C_vk állandókat méréssel kell meghatározni.

4.2 A forgalmi járműkategóriák összevonása akusztikai járműkategóriákká

Az I-II. és III. jelű akusztikai járműkategóriákba a 2. táblázat szerinti, az ÚT 2-1.109 Útügyi előírásban meghatározott járművek tartoznak (Jelölésük: „k” alsó index).

				2. táblázat: Akusztikai járműkategóriák meghatározása
	A	B	C	D	E
1.	Jelölés: k=	Járműkategória megnevezése (ÚT 2-1.109)	Akusztikai járműkategória	Járművek főbb jellemzői	Jel
2.	1.	személy- és kisteher-gépkocsi	I.	személygépkocsi vontatmánnyal, vagy anélkül, kis autóbusz 16 férőhely alatt, tehergépkocsi, amelynek megengedett legnagyobb össztömege kisebb 3500 kg-nál (kb. 1500 kg-nál kisebb hasznos teherbírású)	szgk
3.	2.	szóló autóbusz	II.	a közúti közlekedés szabályairól szóló 1/1975. (II. 5.) KPM-BM együttes rendelet (a továbbiakban: KRESZ) szerint meghatározott (kivéve a 16 férőhely alattiakat)	busz
4.	3.	csuklós autóbusz	III.	KRESZ szerint meghatározott	cs-busz
5.	4.	könnyű tehergépkocsi	II.	tehergépkocsi, 3500-7000 kg össztömegű (kb. 1500-3000 kg hasznos teherbírású)	ktgk
6.	5.	szóló nehéz tehergépkocsi	III.	tehergépkocsi pótkocsi, vagy vontatmány nélkül, 7000 kg-nál nagyobb össztömegű (kb. 30000 kg-nál nagyobb hasznos teherbírású)	ntgk
7.	6.	tehergépkocsi szerelvény	III.	tehergépkocsi pótkocsival, nyergesvontató	tgk-szer
8.	7.	motorkerékpár és segédmotoros kerékpár	II.	KRESZ szerint meghatározott	mkp

4.3 Forgalmi adatok képzése a mértékadó zajterhelés számításához

A mértékadó zajterhelés számításának alapját képező, adott vonatkoztatási időhöz tartozó óraforgalmat közúti közlekedés esetén a következők szerint kell megállapítani:

4.3.1 Az egyes akusztikai járműkategóriákhoz tartozó, a napközben napszakra vonatkozó évi átlagos óraforgalom Q_i,napköz

Q_1,napköz= A_1,napköz* ÁNF₁/12

Q_2,napköz= A_2,napköz* (ÁNF₂+ ÁNF₄+ ÁNF₇)/12

Q_3,napköz= A_3,napköz* (ÁNF₃+ ÁNF₅+ ÁNF₆)/12

4.3.2 Az egyes akusztikai járműkategóriákhoz tartozó, az este napszakra vonatkozó évi átlagos óraforgalom Q_i,este

Q_1,este= A_1,este*ÁNF_i/4

Q_2,este= A_2,este* (ÁNF₂+ ÁNF₄+ ÁNF₇)/4

Q_3,este= A_3,este* (ÁNF₃+ ÁNF₅+ ÁNF₆)/4

4.3.3 Az egyes akusztikai járműkategóriákhoz tartozó, az éjszaka napszakra vonatkozó évi átlagos óraforgalom Q_i,éjjel

Q_1,éjjel= A_1,éjjel*ÁNF₁/8

Q_2,éjjel= A_2,éjjel* (ÁNF₂+ ÁNF₄+ ÁNF₇)/8

Q_3,éjjel= _A3,éjjel* (ÁNF₃+ ÁNF₅+ ÁNF₆)/8

4.3.4 A 4.3.1–4.3.3 pontok szerinti összefüggésekben:

ÁNFk = a k-adik járműkategória (4.2 pont) ÁNF-adata, jármű/nap

Az „A_i,napköz”, „A_i,este” és „A_i,éjjel” tényezők a 3. táblázat szerint.

9K04651_6

3. táblázat: Napszak forgalom aránya (Ai,x) az ÁNF-hez képest
	A	B	C	D			E	F	G	H	I	J
1.	Út-/forgalomjelleg kategória*	Napszak forgalom aránya (A_i,x) az ÁNF-hez képest
		Napközben 06-18 óra			Este 18-22 óra					Éjszaka 22-06 óra
		Akusztikai járműkategória jele
		I.	II.	III.		I.		II.	III.	I.	II.	III.
		i=l	i=2	i=3		i=1		i=2	i=3	i=1	i=2	i=3
2.	Ml, M5 autópályák M0-n kívüli szakaszai	0,699	0,618	0,590		0,164		0,162	0,160	0,137	0,220	0,250
3.	M0 és az M3, M7 autópályák M0-n kívüli szakaszai	0,745	0,660	0,612		0,162		0,160	0,158	0,093	0,180	0,230
4.	M0-n belüli autópálya szakaszok	0,765	0,747	0,743		0,150		0,148	0,145	0,085	0,105	0,112
5.	Jelleg2=l (Nagyarányú nemzetközi forgalmat lebonyolító főutak)	0,750	0,743	0,736		0,162		0,160	0,158	0,088	0,097	0,106
6.	Jelleg2=2 (átlagos éjszakai forgalmú utak)	0,780	0,777	0,773		0,150		0,148	0,145	0,070	0,075	0,082
7.	Jelleg2=3 (kis éjszakai forgalmú utak)	0,802	0,799	0,795		0,139		0,138	0,136	0,059	0,063	0,069

* ÚT 2-1.109:2004 szerinti forgalomjelleg kategóriák

4.4 Az egyes út- és időszakaszokhoz tartozó vonatkoztatási egyenértékű A hang-nyomásszint (L_Aeq(7,5)_g,s,t,j) számítása

4.4.1. Az egyes út- és időszakaszokhoz tartozó vonatkoztatási egyenértékű A-hangnyomásszintet a vonatkoztatási távolságban, „A”-típusú akusztikai érdességi kategóriába tartozó kopórétegen (a g-edik órán belül, az s-edik számítási útszakaszhoz tartozó j-edik út- és t-edik időszakasz esetén az L_Aeq(7,5)g,s,t,j mennyiséget) a szakaszra megállapított forgalmi (Q és v) adatokból a következő összefüggéssel kell meghatározni:

ahol a g-edik órán belül az s-edik számítási útszakaszhoz tartozó j-edik út- és t-edik időszakaszban

L_Aeq(7,5)_g,s,t,j,i az i-edik akusztikai járműkategória forgalmától származó kiindulási egyenértékű A-hangnyomásszint

L_Aeq(7,5)_g,s,t,j,_v az egyes villamos típusoknak (összesen „n”-féle típus a j-edik vágánytípuson) forgalmától származó kiindulási egyenértékű A-hangnyomásszint

4.4.2 Az L_Aeq(7,5)_g,s,t,j,i kiszámítása:

L_Aeq(7,5)_g,s,t,j,i = [K_t+ K_D]_g,s,t,j,i

A[K_t] _g,s,t,j,i számítása:

ahol:

a) az adott akusztikai járműkategóriához tartozó A_i B_iC_i D_iE_i F_i állandókat a 4. táblázat szerint kell behelyettesíteni:


							4. táblázat
	A	B	C	D	E	F	G
1.	i =	Ai	Bi	Ci	Di	Ei	Fi
2.	1	2.00	2.92	3.03	2.00	2.62	3.92
3.	2	2.40	2.92	3.17	2.10	3.15	3.79
4.	3	2.70	2.92	3.90	1.86	5.07	2.53

b) v_g,s,t,j,i az adott akusztikai járműkategóriához rendelt mértékadó sebesség, km/óra,

c) p_g,s,t,j,i az adott akusztikai járműkategóriához tartozó terhelési paraméter az 5. táblázat szerint.

			5. táblázat
	A	B	C
1.		Pg,s,t,j,i értéke
1.	Akusztikai járműkategória	emelkedő esetén *(c%>0)*	lejtő esetén (c%<0)
2.		egyenletesen áramló forgalom esetén
3.	I.	c	c
4.	II. és III.	c	-c
5.		gyorsuló forgalom esetén
6.	I.	c+2	c+2
7.	II. és III.	c+4	c+4
8.		lassuló forgalom esetén
9.	I.	c-l	c-1
10.	II. és III.	c-3	-c-3

[K]_g,s,t,j,i útburkolat miatti korrekció értékét az adott akusztikai járműkategóriához tartozóan az adott kopórétegre az OKA adatbázisából kell venni.

Ha az OKA adatbázisának a [K]_g,s,t,j,iútburkolat miatti korrekcióval való kiegészítése az adott járműkategóriához tartozóan az adott kopórétegre nem történt meg, akkor a zajtérkép készítőjének szakmai döntésétől függően a kopóréteg

a) vagy besorolható a 6. táblázat szerinti kategóriákba, és ha a kopórétegen (a kopóréteg életkorától függetlenül) nincs felfagyástól, az alépítményen pedig nincs vetemedéstől vagy egyéb okból származó, kiterjedt folytonossági hiány vagy törés, akkor a 6. táblázat megfelelő [K]_g,s,t,j,i értéket kell behelyettesíteni, és a 4. táblázat szerinti A_i B_i regressziós állandókat kell használni;

b) vagy ha az a) pont szerinti besorolás nem hajtható végre, akkor [K]_g,s,t,j,i = 0, és az A_iB_iregressziós állandók értékeit
a 4. táblázat szerinti értékek helyett az adott járműkategóriához tartozóan az adott útburkolatra méréssel kell meghatározni.
A mérésekért a zajtérkép előállítója a felelős.

Az A_i B_i regressziós állandók mért értékei nem lehetnek 5 évnél régebbiek.

Az A_i B_i regressziós állandók méréssel való meghatározásánál az MSZ EN ISO 11819-1 „Az útburkolatok közlekedési zajra gyakorolt hatásának mérése. 1. rész: Statisztikus elhaladási mérési módszer” előírásai szerint eljárni. Ez a szabványnak a regresszió alapjául szolgáló adatgyűjtésre (mérésre) vonatkozó előírásai, továbbá a műszerezésre és a regresszió-analízisre vonatkozó követelményei teljesítését jelenti. A vizsgálatok során az MSZ EN ISO 11819-1 szerinti 1. járműkategóriát az I. akusztikai járműkategóriának, a 2. járműkategóriát a
II: akusztikai járműkategóriának és a 2.b. járműkategóriát a III. akusztikai járműkategóriának kell megfeleltetni. Az A_iB_i regressziós állandók értékeként a vizsgálattal meghatározott a_i és b_i állandók tizedrészét kell alkalmazni, azaz A_i = a_i/10 és B_i = b_i/10.

Megjegyzés: A szabvány szerinti „SPBI” (statisztikus elhaladási index) meghatározása nem feladat, mivel az alkalmatlan a sebesség hatásainak a becslésére.


			6. táblázat
	A	B	C
1.	Akusztikai érdességi kategória	[K]g,s,t,j,i =	Kopórétegek (ÚT 2-3.301 szerint)
2.	A	0	AB-8; AB-12; ZMA-8; ÖA-8; ÖA-12; Modifikált vékonyaszfaltok
3.	B	0,29	AB- és ÖA-kopórétegek pmB-B 35/65 kötőanyaggal 4 évesnél régebbi vékonyaszfaltok ZMA -12; mZMA-12; AB-12/F
4.	C	0,49	4 évesnél régebbi AB- és ÖA-kopórétegek pmB-B 35/65 kötőanyaggal Egy, ill. kétrétegű bevonattal (UKZ 5/8; UKZ 2/5) ellátott kopórétegek AB-16; AB-16/F; AB-20
5.	D	0,67	Beton Repedezett aszfalt kopórétegek 4 évesnél régebbi AB-16; AB-16/F; AB-20
6.	E	0,78	Kiverődött beton Kiskockakő Díszburkolat Keramit ÉHA-16; ÉHA-20

A [K_D]_g,s,t,j,i számítása:

ahol

v_g,s,t,j,iaz adott akusztikai járműkategóriához rendelt mértékadó sebesség, km/óra,

Q_g,s,t,j,iaz adott akusztikai járműkategóriához tartozó forgalomnagyság, jármű/óra.

Megjegyzés: Ha Q/v nagyobb 43-nál, akkor a jelen előírás szerinti számítás nem végezhető el.

4.4.3 Az L_Aeq(7,5)_g,s,t,j,i,v kiszámítása:

A vizsgált, T_t(másodperc) hosszúságú időszakaszra vonatkozó és Q_v [jármű/óra] mértékegységben kifejezett kötöttpályás forgalomtól származó kiindulási egyenértékű A-hangnyomásszintje, d_ref= 7,5 m távolságban:

L_Aeq(7,5)_g,s,t,j,v = 10 lg (Q_v) + C_vk

ahol:

v a 4.1 pont szerinti 1. táblázatból a járműtípus azonosítója,

C_vk a járműtípustól (v) és vágánytípustól (k) függő állandó a 7. táblázat szerint.

			7. táblázat: A kötöttpályás járműtípustól és a vágánytípustól függő állandó C_vk
	A	B		C	D	E	F	G	H	I	J
1.	Vágány típus k=	Megnevezés		v=1 ICS1	v=2 ICS2	v=3 UVMM	v=4 UVMPM	v=5 T5C5	v=6 TW 6000	v=7 HÉV	v=8 HÉV (dupla)
2.	Burkolatban fekvő vágányok
3.	1	Tömbsínes, nagypaneles vágány		55.1	57.2	54.5	55.9	58.4	56.1
4.	2	Phoenix-sín zúzottkő ágyazaton nagykockakő burkolat		53.0	57.2	49.2
5.	3	Phoenix-sín, R.A.F.S. ágyazat		-	58.0	-	55.3	55.1
6.	4	Kispaneles		-	-	-	56.8	56.1
7.	Nyitott vágányok
8.	5	Vignol-sín 34 kg/m, zúzottkő ágyazat		46.1	-	45.6	48.3	49.4
9.	6	Vignol-sín 48 kg/m, zúzottkő ágyazat		-	-	-	-	47.3	51.6	52.0	55.0
10.	7	Vignol-sín 34 kg/m, fa alj		49.4	-	-	-	-
11.	8	Vignol-sín 48 kg/m, fa alj		50.8	-	-	-	-	-
12.	9	Vignol-sín 48 kg/m, vasbeton lemezalj		50.0

A táblázatban nem szereplő kötöttpályás járműtípus vagy vágánytípus esetén a kötöttpályás járműtípustól és a vágánytípustól függő C_vk állandó értékét méréssel kell meghatározni.

5. A hosszútáv, nagytáv forgalmának figyelembevétele

5.1 A 284/2007. (X. 29.) Korm. rendelet szerint a közlekedéstől származó zajterhelés zajtérképét az aktuális forgalmi adatokból, a fennálló zajhelyzetre kell elkészíteni.

Bizonyos esetekben, például az intézkedési tervekben elhatározott forgalomszervezési intézkedések várható hatásának értékeléséhez, szükség lehet a hosszútávú, nagytávú forgalomtól származó zajterhelés becslésére. A közúthálózat új külterületi szakaszain, a hálózat módosulása, illetve új forgalomvonzó létesítmény építése miatt lényeges forgalomváltozással érintett útszakaszokon a forgalom megváltozását eredményező fejlesztések terveinek (tanulmányterv, hatásvizsgálat) forgalombecslési adatait kell figyelembe venni. Amennyiben ilyen, a forgalom-fejlődést lényegesen érintő hatással nem kell számolni, a vonatkozó (ÚT 2-1.118:2000 „Közutak távlati forgalmának meghatározása előrevetítő módszerrel” című) útügyi műszaki előírást kell alkalmazni.

Ezt meglévő útvonalak és megítélési pontok esetén a legpontosabban a zajmérésre alapozott számítással lehet elvégezni.

Tervezett, létesítendő útvonalak, illetve megítélési pont esetén mérések elvégzésére nincs mód, ekkor a mértékadó zajterhelést természetesen csak a távlati forgalmi adatok felhasználásával és csak számítással lehet becsülni.

5.1.1 A hosszútáv, nagytáv forgalmától származó zajterhelés mérésre alapozott becslése, meglévő útvonal és

megítélési pont esetén

5.1.2 A megítélési ponton és e rendelet szerint kijelölt vonatkoztatási ponton,

a) napközben 08.00-12.00 óra vagy 15.00-18.00 óra között,

b) este 18.00-20.00 óra között,

c) éjszaka 22.00-23.00 vagy 05.00-06.00 óra között

legalább 1-1 óra időtartamban mérni kell az egyenértékű A-hangnyomásszintet, valamint forgalomszámlálást és átlagsebesség-mérést kell végezni. A forgalomszámlálás terjedjen ki az összes olyan közútra, amelynek forgalma befolyásolhatja a megítélési ponton keletkező zajszintet.

5.1.3 A 2.1 pont szerinti mérésekkel meghatározott mérési eredmények felhasználásával előjeles (+ vagy - előjeles) korrekciót kell megállapítani mind a vonatkoztatási távolságra, mind a megítélési pontra, a megfelelő napszakokra, és a következő mennyiségeket kell számolni:

A vonatkoztatási távolságban:

ΔL_Aeq(7,5) = L_Aeq(7,5 számított) - L_Aeq (7,5 mért)

A megítélési ponton:

ΔL_Aeq(d,h) = L_Aeq(d,h számított) - L_Aeq(d,h mért)

5.1.4 A távlati forgalmi adatokra vonatkozóan a következők számíthatók:

L_Aeq(7,5 korrigált, távlati) = L_Aeq(7,5) számított, távlati) - ΔL_Aeq(7,5)

_L_Aeq_{(d,h korrigált, távlati) = L}_Aeq_{(d,h számított, távlati) - ΔL}_Aeq_(d,h)

6. számú melléklet a 93/2007. (XII. 18.) KvVM rendelethez³⁷

A közúti közlekedési zaj mérése

1. Fogalommeghatározások

Az 5. számú melléklet szerint a következő kiegészítéssel:

1.1 A közúti közlekedésből származó zaj megítélési szintje, L_AM,kö, dB

A közúti közlekedéstől származó zajterhelés e melléklet szerint mért egyenértékű A-hangnyomásszintből az 5. pont szerint

- a mérés idején tapasztalt, illetve a mértékadó forgalmat alapul véve - meghatározott értéke.

2. A vizsgálati módszer

A közúti közlekedési zaj mérését alkalmas mérőműszerekkel, a kijelölt mérési pontban, a következőképpen kell elvégezni.

a) A 3.4 pont szerinti módok valamelyikével meg kell határozni a közúti forgalom által okozott zaj egyenértékű

A-hangnyomásszintjét.

b) A 3.3 pont szerint a vizsgálat körülményeit gondosan kell megválasztani, az eredményt befolyásoló tényezőket rögzíteni kell.

c) A mérést - ha lehetséges - úgy kell elvégezni, hogy a megítélési idő alatt folyamatosan mérjük a hangnyomásszintet, s az így kapott érték lesz a mért érték.

d) Ha a megítélési időnél rövidebb mérési időt választunk (3.4 pont), akkor a mintavételezéses módszerrel mérhetünk, vagy szakaszos mérést végezhetünk. Mindkét esetben több mérési szakasz eredményéből kell a mért egyenértékű

A-hangnyomásszintet meghatározni a 4. pont szerint.

e) A vizsgálat eredménye a közúti közlekedésből származó zaj megítélési, szintje (L_AM,kö), amelyet az 5. pont szerint kell meghatározni.

f) A közúti közlekedési zaj számítási módszere (5. számú melléklet) a forgalmi adatok, az átlagsebesség (mindkét jellemzőt járműkategóriánkénti bontásban), valamint a helyszín pontos megadását feltételezi, ezért a mért, illetve számított adatok összevetése céljából ezeket a mérési jegyzőkönyvben (6. pont) fel kell tüntetni.

3. A vizsgálat előkészítése

3.1 Mérőrendszer

a) A mérőrendszer megválasztása

A mérőrendszert az MSZ ISO 1996-1 4.1. pontja szerint kell megválasztani.

b) A mérőműszerek ellenőrzése

A zajmérőt, illetve az összetett mérőrendszert - a mikrofonnal együtt - legalább a mérés megkezdése előtt és a mérés befejezését követően a gyártó előírásainak megfelelően ellenőrizni kell.

c) A mérőmikrofon elhelyezése

A mérőmikrofont a mérési pontban a legnagyobb hangérzékelés irányába kell állítani.

A mérést végző személy távolsága a mérőmikrofontól legalább 0,5 m legyen.

d) A mérőmikrofon védelme a szél hatása ellen

Szeles időben a mérőmikrofonon a szél ellen védelmet nyújtó eszközt kell alkalmazni, és a műszerkönyv előírásai szerint kell eljárni. 5 m/s szélsebesség felett nem szabad mérni.

3.2 A mérési pontok kijelölése

3.2.1 A mérési pont helyzetét a mérés céljának megfelelően kell megválasztani, betartva az MSZ ISO 1996-2:1995 5.3. pont előírásait.

3.2.2. A mérési pontok választásakor vonatkoztatási pontot lehet kijelölni. A vonatkoztatási pontot a ténylegesen járműhaladásra való szélső forgalmi sáv középvonalától, d_ref= 7,5 m távolságban és abban a magasságban kell kijelölni, amely magasságra a mérés eredménye vonatkozik. A közút és a vonatkoztatási pont között a hangterjedést gátló akadály ne legyen.

3.2.3 Ha a mérési pont 1,5 m magasan helyezkedett el, és a pont felett függőleges irányban 4 m magasságban kell a zajterhelést meghatározni, akkor az 5.2. pont szerinti mérési eredmény a 4 m-es magasságra a következő összefüggéssel korrigálható:

L_AM,kö(4 m) = L_AM,kö(1,5m) + K_m

ahol K_m értékét az 1. táblázat szerint kell behelyettesíteni

		1. táblázat
	A	B
1.	A mérési pont távolsága a visszaverő felülettől (m)	K_m dB
2.	1	+ 1,8
3.	2	+ 1,0
4.	Szabadon álló pont	- 0,5

A K_mkorrekció nem alkalmazható, ha az 1,5 m magas mérési pont és a 4 m magasságban a fentiek szerint meghatározott pont eltérő távolságban van a visszaverő felülettől (például megszűnik a felület).

3.3 A vizsgálat körülményeinek megválasztása

3.3.1 A mérés alatt a közúton szokásos forgalmi viszonyoknak kell lenniük, útfelbontás, elterelés vagy más időszakos forgalmi zavart eredményező tényező nem lehet.

Megjegyzés:

Ha a feladat célja az, hogy a nem szokásos forgalmi körülményeknek a zajra gyakorolt hatásáról információt nyújtson, akkor a fenti követelménytől el lehet tekinteni.

3.3.2 Üzemi feladatra használt közút esetén a mérést az üzemelések időpontjában kell végezni.

3.3.3 A mérés idején a közút forgalmi körülményeit – ha szükséges – járműkategóriánkénti forgalomszámlálással és átlagsebesség mérésével rögzíteni kell.

3.3.4 A forgalomszámlálás, illetve a sebességmérés módszerét a jegyzőkönyvben rögzíteni kell.

3.3.5 Az útra jellemző, mértékadó forgalmi adatokról be kell szerezni az üzemeltető nyilatkozatát.

Ha a nappali, éjszakai, napközbeni, esti forgalom részaránya nem ismert, akkor ezeket az 5. számú melléklet 4.3.4 pont

3. táblázata szerint lehet meghatározni.

3.4 A mérési idő megválasztása

A t mérési időt úgy kell megválasztani, hogy a mérési eredményként kapott egyenértékű A-hangnyomásszint a megítélési időre jellemző legyen.

Ehhez a következő módszerek valamelyike használható:

a) Folyamatos mérés, amikor a t mérési idő azonos a T megítélési idővel.

b) Mintavételezéses mérés, amikor a t mérési idő több szakaszból áll: ezek a szakaszok a T megítélési időben egyenletesen követik egymást, egyenlő hosszúságúak és az egyes szakaszokban mért részeredmények a mérési eredmény kialakításában egyenlő súllyal szerepelnek.

A mérési idő (a mérési szakaszok együttes időtartama) nem lehet kevesebb, a szakaszok kezdetének követési ideje pedig nem lehet nagyobb nappal és napközben 4, este és éjjel 2 óránál.

c) Szakaszos mérés napközben és este (6-18 óra és 18-22 óra között), amikor három mérési szakaszt kell választani, egyet-egyet a 6-10 óra, 14-17 óra és a 18-22 óra közötti időszakból. A mérési szakaszoknak ugyanarra a napra kell esniük.

d) Szakaszos mérés éjjel (22-6 óra között), amikor a mérési idő a két legforgalmasabb óra.

Megjegyzés:

A két legforgalmasabb óra rendszerint a 22-23 óra, illetve az 5-6 óra közötti időszak.

e) A c) és d) esetekben egy mérési szakasz időtartama ne legyen rövidebb 30 percnél. Ha a forgalom nem éri el

a 350 jármű/óra sűrűséget, akkor a mérési szakasz időtartama legalább 60 perc legyen.

4. A vizsgálati eljárás

A mérési idő alatt meg kell határozni a mérési ponton a közúttól származó zaj - alapzaj szerint korrigált (ha szükséges) - egyenértékű A-hangnyomásszintjét (L_Aeq).

4.1. Folyamatos mérés esetén [3.4 a) pont] a mérés eredménye a teljes megítélési idő alatti folyamatos méréssel megállapított - alapzaj szerint korrigált (ha szükséges) - egyenértékű A-hangnyomásszint.

4.2. A mintavételes vagy szakaszos mérés esetén [3.4 b) és c) pontok] a mérés eredményét az egyes szakaszokban mért

- alapzaj szerint korrigált (ha szükséges) - egyenértékű A-hang-nyomásszintből (L_Aeq,i) a következő összefüggéssel kell meghatározni.

ahol

L_Aeq,_iaz i-edik mérési szakaszban mért - alapzaj szerint korrigált (ha szükséges) - egyenértékű A-hangnyomásszint, dB,

t_i az i-edik mérési szakasz időtartama, s

K = 0 dB, ha a mérés a 3.4 b) és c) pontok szerinti módszerek valamelyikével történt,

K = -3 dB, ha a mérés a 3.4 d) pont szerint történt.

5. A közúti közlekedésből származó zaj L_AM,kömegítélési szintjének meghatározása

5.1 Az aktuális forgalmi helyzethez tartozó megítélési szint:


L_AM,kö= L_Aeq	dB

Megjegyzés:

A 3.4 c) és 3.4 d) pontok szerinti mérések esetén a mérés eredménye: közelítő érték

5.2 A mértékadó forgalmi helyzethez tartozó megítélési szint:


L_AM,kö= L_Aeq + K_f	dB


K_f = L_AeqM-L_Aeqm	dB

ahol

K_f a következők szerint meghatározott korrekció, dB:

ahol

L_AeqM az 5. számú melléklet szerinti forgalmi (Q és v) adatokból az 5. számú melléklet szerint meghatározott L_Aeq(7,5) vonatkoztatási egyenértékű A-hangnyomásszint,

L_Aeqm a méréssel párhuzamosan számlált forgalmi (Q_tény és v_tény) adatokból a 5. számú melléklet szerint meghatározott L_Aeq(7,5) vonatkoztatási egyenértékű A-hangnyomásszint.

6. A vizsgálati eredmények közlése

A vizsgálati eredményeket rögzítő mérési jegyzőkönyv legalább a következő adatokat tartalmazza:

a) a vizsgálatot végző szerv megnevezése és címe,

b) a vizsgált közút megnevezése és címe (város, út, utca, tér, km-szelvény, házszám),

c) a vizsgálat időpontja,

d) a vizsgálat célja,

e) hivatkozás az alkalmazott módszerekre,

f) a helyszín részletes leírása vázlatos helyszínrajzzal, megjelölve a közút forgalmi sávjait, az épületek magasságát, a közút épületekhez viszonyított helyzetét, a mérési pontokat, a megítélési pontokat stb.,

g) a forgalom jellemzőinek leírása (átlagsebesség, forgalmi létesítményektől való távolság, forgalomszámlálási adatok, azok eredete), a forgalomszámlálás és az átlagsebességmérés módszere,

h) meteorológiai tényezők (hőmérséklet, szélsebesség, szélirány, relatív nedvesség stb.),

i) a vizsgálatokhoz használt műszerek gyártmánya, típusa, adatai,

j) az egyes mérések elvégzésének módja, időpontja és időtartama,

k) a helyszíni mérési eredmények, illetve mérési adatok, beleértve az alapzaj mérését stb.,

l) a mérési adatok feldolgozása, az elvégzett számítások és közbenső mérési eredmények (korrekciók stb.),

m) a mértékadó A-hangnyomásszintek a mérési pontokban,

n) a mérést befolyásoló esetleges más körülmények,

o) megjegyzések,

p) a vizsgálatot végzők neve,

q) a vizsgálatokért felelős vezető neve, aláírása.

7. melléklet a 93/2007. (XII. 18.) KvVM rendelethez³⁸

Az éves adatszolgáltatás tartalma

1. Az 5/A. § szerinti éves adatszolgáltatást az üzemeltető a zajmérés jellegétől függően a 2. vagy a 3. pont szerinti tartalommal készíti el.

2. Eseti zajméréssel vizsgált létesítmények éves adatszolgáltatásának tartalma

2.1. Az üzemeltető teljes neve, KSH statisztikai számjele és székhelyének címe,

2.2. Az adatszolgáltatásért felelős személy neve, telefonszáma,

2.3. A vizsgált létesítmény elnevezése, pontos címe vagy ennek hiányában egyik helyrajzi száma,

2.4. Az adatszolgáltatás tárgyévében bejelentett zajkibocsátási határérték alóli felmentéssel érintett napok vonatkozásában napi bontásában megadva:

2.4.1.³⁹ az adott napon megtartott rendezvény, vagy esemény megnevezése, jellege, versenynapok esetén annak megjelölésével, hogy a rendezvény a 27/2008. (XII. 3.) KvVM–EüM együttes rendelet szerinti nemzetközi versenynek minősül-e,

2.4.2. a környezeti zaj és rezgés elleni védelem egyes szabályairól szóló rendelet szerinti kritikus pontok helye és a kritikus ponton mért mérési eredmények,

2.4.3. a versenypályán megtartott rendezvény kezdési és befejezési időpontja,

2.4.4. azoknak a napoknak a felsorolása, amelyen a versenypályán környezeti zajforrás nem üzemelt.

3. Folyamatos zajméréssel vizsgált létesítmények éves adatszolgáltatásának tartalma

3.1. az üzemeltető teljes neve, KSH statisztikai számjele és székhelyének címe,

3.2. az adatszolgáltatásért felelős személy neve, telefonszáma,

3.3. a vizsgált létesítmény megnevezése és címe vagy ennek hiányában helyrajzi száma,

3.4. a mérési pontok jele, helye, magassága és jellege táblázatos formában,

3.5. helyszínrajz, amely a vizsgált létesítményt, a zajforrásokat, a mérési pontokat és a zajforrás hatásterületén lévő zajtó védendő objektumokat ábrázolja,

3.6. a méréshez használt műszerek és berendezések típusa, gyártmánya, pontossági osztálya, hitelesítési bizonylatának másolata,

3.7. Napi bontásban megadva:

3.7.1. a helyszíni mérések végeredményei (beleértve a környezetvédelmi bírság megalapozásához szükséges adatokat) mérőpontonként,

3.7.2. a környezeti zaj és rezgés elleni védelem egyes szabályairól szóló rendelet szerinti kritikus pont helye és a kritikus ponton mért mérési eredmények, vagy a kritikus pontra számított mérési eredmények, ha a mérési pont nem a kritikus ponton volt,

3.7.3. az adott napon megtartott rendezvény, vagy esemény megnevezése, jellege

3.7.4. a környezeti zajforrások napi működési ideje,

3.7.5.⁴⁰ a versenynapokon tartott rendezvények esetén annak megjelölése, hogy a rendezvény a 27/2008. (XII. 3.) KvVM–EüM együttes rendelet szerinti nemzetközi versenynek minősül-e,

3.7.6.⁴¹ a felmentéssel nem érintett napokon annak megjelölése, hogy az üzemeltető az adott nap zajkibocsátásának megítélést mely zajkibocsátási határérték alapján kéri,

3.7.7.⁴² a jogszerűen igénybe vett felmentési napok dátuma.

3.8. Összefoglaló, amely tartalmazza:

3.8.1. az adott naptári évben túllépéssel érintett napok felsorolását és az egyes napokon a túllépés mértékét,

3.8.2. azoknak a napoknak a felsorolását, amelyen a versenypályán üzemelő környezeti zajforrások működési ideje meghaladta a 10 órát,

3.8.3. azoknak a napoknak a felsorolását, amelyen a versenypályán környezeti zajforrás nem üzemelt.

8. számú melléklet a 93/2007. (XII. 18.) KvVM rendelethez⁴³

Vasúti közlekedés zajkibocsátásának számítása

1. táblázat: A vasúti forgalom adatai

A vasútvonal

Szakasz

Vonat-
fajta meg-
neve-
zése*

Forgalom

Tárcsa-fékes
%

Mértékadó
sebes-
ség**

Átla-
gos
hossz
m

L_Aeq(25),
dB

neve

száma

kez-
dete
x, y, z

vége
x, y, z

nappal

este

éjjel

km/óra

nap-
pal

este

éjjel

jm/napszak

* e melléklet 3.2. pontban foglalt 4. táblázatban szereplő Forgalmi Adatlap szerint

** e melléklet 1.3.2 pontja szerint

1. Fogalommeghatározások

Az 5. számú melléklet szerint, a következő kiegészítésekkel:

1.1 Számított egyenértékű A-hangnyomásszint, L_Aeq(d, h), dB

A vasúttól d távolságban és h magasságban lévő megítélési ponton e módszerrel számított egyenértékű

A-hangnyomásszint.

1.2 Vonattípus, vonatfajta

A számítási eljárás a vasúti forgalomban alapvetően a következő két vonattípust különbözteti meg:

a) személyvonat,

b) tehervonat.

E két típuson belül a forgalmi feladatnak megfelelően több vonatfajta közlekedik. A számítási eljárás kétféle motorvonat forgalmát külön kezeli a személyvonatok típusán belül (3.2 pont).

1.3 Mértékadó forgalmi adatok

1.3.1 Mértékadó forgalom, Q, vonat/óra

Az aktuális évben az adott napszak átlagos forgalma és a napszakot meghatározó vonatkoztatási időtartam hányadosa által meghatározott forgalomnagyság.

1.3.2. Mértékadó sebesség, v, km/óra

Az aktuális évben az adott napszakra vonatkozóan a vasúti szolgálati menetrendkönyvben előírt alapsebesség.

- A mértékadó fogalmi adatok az MSZ ISO 1996-1: 1995 3.9. pontja szerinti hosszú idejű időtartamra jellemzőek. A környezeti zaj értékeléséről és kezeléséről szóló kormányrendelet szerint ez az időtartam az aktuális év. A mértékadó forgalmi adatok a zajterhelést meghatározó teljes vasúti forgalomra vonatkoznak.

- A mértékadó forgalmat a 3.2. pontban foglalt 4. táblázat szerinti Forgalmi Adatlapon összesítve az üzemeltető adja meg, az egyes vonatfajtákhoz hozzárendelve azok átlagos hosszát is.

- Több vágány esetén ugyanarra a vonatfajtára a legnagyobb alapsebesség-értéket kell közölni, ha ezek nem lennének egyenlők.

1.4 Vonatkoztatási egyenértékű A-hangnyomásszint, L_oi, dB

Az egyes vonattípusokra nagyszámú mérési eredmény alapján meghatározott érték, amely egy elhaladó, l_oi hosszúságú,

v_0i sebességű vonat által okozott zaj 1 órára vonatkoztatott egyenértékű A-hangnyomásszintjét jelenti dB-ben, hézagmentes pályán, 25 m távolságban.

1.5 Kiindulási egyenértékű A-hangnyomásszint, L_Aeq(25), dB

25 m távolságban, akadályozatlan hangterjedés esetén a megítélési időre vonatkoztatott várható (számított) egyenértékű

A-hangnyomásszint. Az i-edik vonatfajtához tartozó, a j-edik szakaszon számolt kiindulási egyenértékű A-hangnyomásszintet L_Aeqi,j(25)-tel jelöljük.

1.6 Vonatkoztatási távolság, d_re_f, m

A vágány középvonalától mért 25 m-es távolság, amelyre a kiindulási egyenértékű A-hangnyomásszint értékek vonatkoznak.

2. A számítás elve

A számítás a vasúti forgalomtól származó, a megítélési ponton várható, és az előírásokkal összevethető (vagy más célból érdekes) megítélési szintet adja eredményül. A számítás során figyelembe kell venni az összes olyan vágányt, amelynek forgalma befolyásolja a végeredményt. Ezeket a vágányokat szakaszokra kell bontani úgy, hogy egy-egy szakaszon belül a kiindulási adatok (például a forgalom, a távolság, a beépítés) állandók legyenek. Az így kapott szakaszokra egyenként meg kell határozni a számított egyenértékű A-hang-nyomásszinteket, majd ezeket a következő összefüggéssel összegezni kell:

ahol

n a szakaszok száma.

Az egyes szakaszokra vonatkozó egyenértékű A-hangnyomásszintek számításakor a kiinduló adat vonatfajtánként, a szakaszra érvényes, a számításba vett vonatkoztatási időszakokra külön-külön meghatározott mértékadó forgalom. Ennek, valamint az ezen szakaszra érvényes (vonatfajtánként megadott) sebesség és vonathossz ismeretében meg kell határozni az adott szakasz középvonalától d_ref= 25 m távolságban az akadálytalan terjedési viszonyok mellett várható L_Aeq,j(25), dB kiindulási egyenértékű A-hangnyomásszintet.

A vágányvezetés, a szakaszoktól való távolság, a terepviszonyok, a beépítettség, az árnyékolás, a talaj csillapító hatása és a meteorológiai tényezők ismeretében - a megfelelő korrekciós tényezők segítségével - ki kell számítani a szakasz középvonalától d távolságban és a terepszint felett h magasságban várható L_Aeq,j(d,h) dB egyenértékű A-hangnyomásszintet.

Ha a forgalom vágányonként ismert, akkor a számítást a két vágányra külön-külön el kell végezni. Kettőnél több vágány esetén, ha a forgalom vágányonként ismert, a forgalmakat a két átmenő fővágányra kell összpontosítani.

3. A számítás menete

3.1 A forgalmi adatok felvétele

Az 1.3 pont szerint megállapított és beszerzett forgalmi adatokkal kell számolni.

3.2 A kiindulási egyenértékű A-hangnyomásszint meghatározása

A figyelembe vett i-edik vonatfajta egyenértékű A-hangnyomásszintjét a vonatkoztatási távolságban a következő összefüggéssel kell kiszámítani (akadálytalan zajterjedést feltételezve):

			2. táblázat
	A	B
1.	Pályatípus	K_p dB
2.	Hegesztett sínkötésű pálya	0
3.	Hevederes sínkötésű pálya	+ 5

		3. táblázat
	A	B	C
1.	Vonattípus	K_k, dB, d’ távolságban
2.		d’ = 25...100m	d’ = 100...200 m
3.	Személyvonat, Bzmot, BDvmot	+ 5	+ 2
4.	Tehervonat	+3	0

4. táblázat

ahol

A, B, l_refállandók, értékük az 1. táblázat szerint,

Q_i az i-edik vonatfajta forgalma, db/óra,

V_i az i-edik vonatfajta sebessége, km/óra,

p_i az i-edik vonatfajtán belül a tárcsafékes szerelvények részaránya,

K_p a pályatípustól függő korrekció a 2. táblázat szerint,

K_k a hangjelzéstől függő korrekció a 3. táblázat szerint.

Az A, B és l_ref állandók

9K04666_1

		1. táblázat
	A	B	C	D	E
1.	Állandó	Vonat kategóriák
2.	Állandó	Személy	Teher	BDvmot	Bzmot
3.	l_ref, m	200	380	150	50
4.	A	+57	+61	+57	+57
5.	B	0	0	- 6	+2

A pályatípustól függő korrekció

A hangjelzéstől függő korrekció

A kiindulási egyenértékű A-hangnyomásszintet a következő összefüggéssel kell kiszámítani:

ahol

m a számításnál figyelembe vett vonatfajták száma

FORGALMI ADATLAP

A vasútvonal neve: ................................................................................................................

A vonal száma: ......................................................................................................................

A vizsgált pálya, jellemzők: ....................................................................................................

Pályaszakasz kezdete, vége: ..................................................................................................

Mértékadó vonatforgalom a vizsgált vonatkoztatási időtartamra:

napközben (06-18 óra),

este (18-22 óra),

nappal (06-22 óra),

éjszaka (22-06 óra)

közötti* időszakra

9K04666_5


A

B

C

D

E

F

1.


Vonattípus


Vonatfajta

 Forgalom
db

 Tárcsafékes
%

 Átlagos
sebesség
km/óra**

 Átlagos
hossz
m***

2.

 Személy

 Nemzetközi gyors

3.

 Belföldi expressz

4.

 Belföldi gyors

5.

 Távolsági személy

6.

 Helyi személy összesen

7.

 Szerelvényvonat

8.

 Postavonat

9.

 Bzmot

 Bzmot sorozatú Diesel-motorvonat

10.

 BDvmot

 BDvmot sorozatú Ganz villamos motorvonat

11.

 Teher

 Gyorsteher

12.

 Irányvonat

13.

 Közvetlen teher

14.

 Tolatós teher

15.

 Forda teher

* a megfelelő időszak aláhúzandó

** a szolgálati menetrendkönyv szerinti alapsebességet kell beírni

*** az adott vonalon közlekedő szerelvények átlagos hosszát kell beírni

9. számú melléklet a 93/2007. (XII. 18.) KvVM rendelethez⁴⁴

A vasúti közlekedési zaj mérése

1. Fogalommeghatározások

Az 5. számú és a 8. számú melléklet szerint, a következő kiegészítésekkel:

1.1 A vasúti közlekedésből származó zaj megítélési szintje, L_AM,vadB

E melléklet szerint mért, a vasúti közlekedésből származó zaj egyenértékű A-hang- nyomásszintjéből meghatározott érték. Számítása az 5. pont szerint, a mértékadó forgalmat alapul véve történik.

1.2 Megfigyelési idő, t_M, s

Az az időtartam, amely alatt a vasúti zaj jellemzéséhez szükséges adatokat gyűjtjük (méréssel, illetve forgalomszámlálással).

A megfigyelési idő az első figyelembe vett vonat elhaladásával kezdődik, s az utolsó elhaladásával végződik.

2. A vizsgálati módszer

2.1 A vasúti közlekedési zaj mérését alkalmas mérőműszerekkel (3.1 pont), a kiválasztott mérési pontban (3.2 pont), a következőképpen kell elvégezni.

A megfigyelési idő alatt az egyes mérési pontokon és a vonatkoztatási ponton (3.2 pont) egyidejűleg meg kell mérni a vonatelhaladások zajhatását (a zaj eseményszintet) a 4.1 pont szerint. Emellett a 3.3.2 pont szerinti adatokat is rögzíteni kell.

A vizsgálat eredménye a vasúti közlekedésből származó zaj megítélési szintje (L_AM,va), amelyet a mért zaj eseményszintek, a mértékadó forgalmak és a megítélési idők felhasználásával kell kiszámítani.

3. A vizsgálat előkészítése

3.1 Mérőrendszer

a) A mérőrendszer megválasztása

A mérőrendszert az MSZ ISO 1996-1 4.1. pontja szerint kell megválasztani.

b) A mérőműszerek ellenőrzése

c) A mérőmikrofon elhelyezése

A mérőmikrofont a mérési pontban a legnagyobb hangérzékelés irányába kell állítani.

A mérést végző személy távolsága a mérőmikrofontól legalább 0,5 m legyen.

d) A mérőmikrofon védelme a szél hatása ellen

Szeles időben a mérőmikrofonon a szél ellen védelmet nyújtó eszközt kell alkalmazni, és a műszerkönyv előírásai szerint kell eljárni. 5 m/s szélsebesség felett nem szabad mérni.

3.2 A mérési pontok kijelölése

3.2.1 A mérési pont helyzetét a mérés céljának megfelelően kell megválasztani, betartva az MSZ ISO 1996-2:1995 5.3. pont előírásait.

3.2.2 A mérési pontok választásakor vonatkoztatási pontot lehet kijelölni. A vonatkoztatási pontot a ténylegesen haladásra való szélső forgalmi vágány középvonalától, d_ref= 25 m távolságban és 3,2-4,2 m magasságban kell kijelölni úgy, hogy a vasút és a vonatkoztatási pont között a hangterjedést gátló akadály ne legyen.

3.3 A vizsgálat körülményeinek megválasztása

3.3.1 A vizsgálat alatt a vasúti szakaszon szokásos forgalmi viszonyoknak kell lenniük, ideiglenes lassújel, bármely vágányon vágányzár vagy más időszakos forgalmi zavart eredményező tényező nem lehet.

Ha a feladat célja, hogy a nem szokásos forgalmi körülményeknek a zajra gyakorolt hatásáról információt nyújtson, akkor az e pontban foglalt követelményt nem kell alkalmazni,

3.3.2 A mérés idején minden egyes elhaladó szerelvényről a következő adatokat kell feljegyezni:

a) típusa

b) az elhaladás időpontja,

c) melyik vágányon haladt,

d) a mért alapzaj.

3.3.3 A vizsgálatot porhótakaró esetén vagy 6 m/s-nál nagyobb erősségű szélben nem szabad elvégezni.

3.4. A megfigyelési idő megválasztása

A megfigyelési időt úgy kell megválasztani, hogy a mérési eredményként kapott egyenértékű A-hangnyomásszint a megítélési időre jellemző legyen.

A megfigyelési idő megválasztásánál figyelembe kell venni az 5.1 pontban leírt feltételeket.

4. A vizsgálati eljárás

4.1 A zajeseményszint meghatározása

A megfigyelési idő alatt a mérési ponton és a vonatkoztatási ponton egyidejűleg meg kell határozni az elhaladó szerelvények zajeseményszintjét, a 4.2 pont figyelembevételével.

4.1.1 Egyszerre csak egy szerelvény zajeseményszintjét szabad meghatározni. Ha két vagy több szerelvény halad el a mérési pont előtt úgy, hogy azok időfüggvényei (részben vagy teljesen) összemosódnak, az eredmények nem értékelhetők.

4.1.2 Ha az alkalmazott műszer nem alkalmas a zajeseményszint közvetlen meghatározására, akkor a zajesemény egyenértékű A-hangnyomásszintjét (L_Aeq) és a mérési időt (t) kell rögzíteni.

Ekkor a zajeseményszintet a következő összefüggéssel kell kiszámítani:

L_AX = L_Aeq + 10 lg t

4.2 Az alapzaj meghatározása

Ha a mérési idő alatt más zajforrás is működik, és ez a mérés eredményét befolyásolja, akkor az alapzaj szintjét meg kell határozni, és alapzaj-korrekciót kell alkalmazni.

Ez két módon történhet:

4.2.1 Ha az alapzaj egyenletes, meg kell mérni a szerelvény elhaladása előtt vagy után az alapzaj egyenértékű

A-hangnyomásszintjét (L_Aa.eq) ugyanolyan körülmények között, mint amelyek az áthaladás közben voltak.

Az alapzajjal terhelt zajesemény mérési időre (t) vonatkoztatott egyenértékű A-hangnyomásszintjét a következő módon kell meghatározni:

L_Aeq = L_AX-10 lg t

Ezután az alapzaj szerinti korrekciót (L_Aeq és L_Aaeq ismeretében) az MSZ 18150-1 előírásainak megfelelően kell elvégezni.

4.2.2 Ha az alapzaj egy zavaró zajesemény, akkor annak zaj eseményszintjét (L_AXa) kell megmérni a 4.1 pont szerinti módon. Az ehhez tartozó egyenértékű A-hangnyomásszintet (L_Aaeq) az alapzajesemény mérési idejét (ta) felhasználva kell meghatározni:

L_Aaeq = L_AXa - 10 lg t_a

Az alapzajjal terhelt zajesemény mérési időre vonatkoztatott egyenértékű A-hang-nyomásszintjének meghatározását és az alapzaj-korrekció további lépéseit a 4.2.1 pont szerint kell elvégezni.

5. A vasúti közlekedésből származó zaj egyenértékű A-hangnyomásszintjének meghatározása

5.1 A vasúti forgalomtól származó, az aktuális helyzetet jellemző egyenértékű A-hang-nyomásszint meghatározása az egyes mérőpontokon, az adott vonatkoztatási időre.

5.1.1 Az adott mérési ponton meg kell határozni a vonatkoztatási időhöz tartozó napszak menetrend szerinti forgalmára vonatkozóan minden egyes vonatelhaladás zajeseményszintjét

(L_AX,i).

5.1.2 Az i-edik elhaladás egyenértékű A-hangnyomásszintjét (L_{Aeq, i}) a következő módon kell kiszámítani:

L_Aeq,i= L_Ax,i- 10 lg t_i

ahol

L_Ax,iaz i-edik elhaladás zajeseményszintje, dB,

t_i = 3600 s.

5.1.3 A vasúti forgalomból származó, az aktuális helyzethez tartozó zajegyenértékű A-hangnyomásszintjét a következő összefüggéssel kell kiszámítani:

ahol

L_Aeq,iaz i-edik kategóriába eső szerelvények egyenértékű A-hangnyomásszintje, dB

5.2 A vasúti forgalomtól származó zaj megítélési szintje az egyes mérési pontokon, az adott vonatkoztatási időre.

Az adott mérési ponton és egyidejűleg a vonatkoztatási ponton is meg kell határozni az adott napszakhoz tartozó vonatkoztatási időre a menetrend szerinti forgalom vonatfajtánkénti összetételét reprezentáló vonatelhaladások zajeseményszintjét.

5.2.1 Az i-edik elhaladáshoz tartozó korrekciót a következő összefüggéssel kell kiszámítani:

K_i = (L_AX,i) mérési pont - (L_AX,i) vonatkoztatási pont

ahol

(L_Ax,i) mérési pont	az i-edik elhaladás zajeseményszintje a mérési ponton, dB,
(L_Ax,i) vonatkoztatási pont	az i-edik elhaladás zajeseményszintje a vonatkoztatási ponton, dB.

5.2.2 A korrekció átlagos értéke:

K = (∑Ki)/n

ahol

n az összesen megmért elhaladások száma.

5.2.3 A vasúti forgalomból származó zaj megítélési szintjét a vonatkoztatási ponton a következő összefüggéssel kell kiszámítani:

L_AM,va= L_AM,va,REF+ K

ahol

L_AM,va,REFa vonatkoztatási ponton a mértékadó forgalmi adatokból, a 8. számú melléklet szerint kiszámított zajterhelés.

6. A vizsgálati eredmények közlése

A vizsgálati eredményeket rögzítő mérési jegyzőkönyv legalább a következő adatokat tartalmazza:

a) a vizsgálatot végző szerv megnevezése és címe,

b) a vizsgált vasúti szelvény megnevezése, vonalszáma, km-szelvény,

c) a vizsgálat időpontja,

d) a vizsgálat célja,

e) hivatkozás az alkalmazott módszerekre,

f) a helyszín részletes leírása vázlatos helyszínrajzzal, megjelölve a vasúti vágányokat, az épületek magasságát, a vasút épületekhez viszonyított helyzetét, a mérési pontokat, a megítélési pontokat stb.,

g) a mérés idején tapasztalt forgalom jellemzőinek leírása (átlagsebesség, forgalmi létesítményektől való távolság, forgalomszámlálási adatok, azok eredete), a forgalomszámlálás, a szerelvényhossz- és az átlagsebesség mérés módszere,

h) meteorológiai tényezők (hőmérséklet, szélsebesség, szélirány, relatív nedvesség stb.),

i) a vizsgálatokhoz alkalmazott műszerek gyártmánya, típusa, adatai,

j) az egyes mérések elvégzésének módja, időpontja és időtartama,

k) a helyszíni mérési eredmények, illetve mérési adatok, beleértve az alapzaj mérését stb.,

l) a 8. számú melléklet 4. táblázat szerinti Forgalmi Adatlap kitöltve,

m) a mérési adatok feldolgozása, az elvégzett számítások és közbenső mérési eredmények (korrekciók stb.),

n) a zajterhelés vizsgálatának eredményei, megítélési szint a megítélési pontokban,

o) a mérést befolyásoló esetleges más körülmények,

p) megjegyzések,

q) a vizsgálatot végzők neve,

r) a vizsgálatokért felelős vezető neve, aláírása.

10. számú melléklet a 93/2007. (XII. 18.) KvVM rendelethez⁴⁵

Üzemi létesítmények zajkibocsátásának számítása

Az üzemi létesítmények zajkibocsátása a rendelkezésre álló adatok, illetve az esetlegesen szükséges zajmérések feltételei alapján a következő módokon becsülhető.

1. Ha ismert az üzemi létesítmény valamennyi jellemző zajforrásának egyedi zajkibocsátása (hangteljesítményszintje, a szükséges egyéb adatokkal, pl. az irányítottsággal együtt), akkor az üzemi létesítmény zajkibocsátása a 11. számú melléklet szerint, az egyedi zajforrások zajkibocsátása alapján vehető figyelembe, a következő feltételekkel:

A zajforrások (gépek, berendezések) zajkibocsátásának megadása akkor fogadható el, ha a zajkibocsátás-közlés egyértelműen tartalmazza, hogy a hangteljesítményszint meghatározását

a) az MSZ EN ISO 3744 (műszaki pontosságú módszer) vagy

b) az MSZ EN ISO 3746 (tájékoztató pontosságú módszer)

szerint, vagy az ezekkel azonos eredményt adó, az MSZ EN ISO 3740-es sorozat valamely más tagja, illetve az ezekre alapozott, az adott berendezés, gép, gépcsalád zajvizsgálati előírása szerint végezték.

2. Ha az 1. pont szerinti zajkibocsátási adatokat nem ismerik, de annak műszeres méréssel való meghatározásának szabványos feltételei megvannak, akkor az egyes zajforrások hangteljesítményszintje hangnyomásméréssel meghatározható.

A mérést az MSZ EN ISO 3744 vagy az MSZ EN ISO 3746, vagy az ezekre alapozott, a berendezés, gép, gépcsalád zajvizsgálati előírása szerinti, vagy az előbbiekkel azonos eredményt adó módszer szerint kell elvégezni.

Ha a zajforrás zajkibocsátása valamely irányban irányított, akkor meg kell határozni az MSZ EN ISO 3744 szerinti DI irányítottsági tényezőt.

Ha a forrás hangteljesítményszintjét nem lehet minden tekintetben a fenti műszaki előírások szerinti méréssel meghatározni, akkor a forrás jellemzésére közelítő megoldásként alkalmazható a 11. számú melléklet 3.1.2 és a 3.4.2 pontok szerinti módszer.

3. Egy üzemi létesítmény környezeti zajkibocsátása (az üzemi létesítmény területére vonatkoztatott hangteljesítményszint)

az MSZ ISO 8297 szerinti méréssel meghatározható.

4. Ha az 1., 2., 3. pontok szerinti módok egyike sem választható, illetve nincs lehetőség az ezeknek megfelelő műszeres vizsgálatra, akkor az üzem környezeti zajkibocsátása a következő módszerrel határozható meg.

Az üzemi telephely környezetében, minden irányban felvett, legalább egy mérési ponton mérni kell az üzemtől származó zajegyenértékű A-hangnyomásszintjét. A mérési eredményből a mérési pont mögötti visszaverő felület hatását le kell vonni.

Az így meghatározott mérési eredmények az üzem zajkibocsátásából származó irányhangnyomásszintek.

Ezekből a következő összefüggésekkel meghatározható az üzemi telephely ún. akusztikai középpontja, és az ebbe koncentrált hangteljesítmény.

Ha m számú mérési pontban, amelyek körülveszik az üzemi zajforrás területét, megmérjük az üzemtől származó zaj L_j eredő

A-hangnyomásszintjeit, akkor a mérési pontok x_j, y_j koordinátája és az ott mért hangnyomásszint ismeretében a következő mennyiségek számíthatóak:

a) az üzem akusztikai középpontjának koordinátái:

amiből a j-edik pont távolsága az akusztikai középponttól:

r_j2 = (x₀ - x_j)² + (y₀ + y_j)²

b) az akusztikai középpontba koncentrált eredő hangteljesítményszint:

ahol m a mérési pontok száma,

c) az irányítottsági tényező a j-edik pont irányában:

DI_j= L_j-L_w0 + 10 lg r_j2

5. Bizonyos esetekben (különösen, ha az üzem környezetében nincs védendő létesítmény, illetve az üzem zajkibocsátása egyértelműen, biztosan nem okoz zavaró környezeti zajterhelést) megengedhető, hogy konkrét mérési adat vagy az üzem zajkibocsátásának pontos meghatározása nélkül végezzék el az üzem zajkibocsátásának becslését.

Ez a mód akkor választható, ha az üzem zajkibocsátását más, hasonló tevékenységet folytató üzemek nagyszámú mérési eredménye alapján modellezni lehet, illetve rendelkezésre állnak ilyen modellszámítások.

Ebben az esetben az üzem zajkibocsátására a megfelelő modell alapján adhatnak becslést.

Ebben az esetben különösen, de az 1-4. pontok szerinti módok bármelyike szerinti zajkibocsátás-becsléseket célszerű megfelelően kiválasztott vonatkoztatási mérési pontokon végzett mérések eredményeivel ellenőrizni, és szükség szerint a zajkibocsátási értéket megfelelő korrekcióval módosítani.

Ha a zajkibocsátás becslésére alkalmazott mérési adatok épület homlokzata előtt 2 m-re végzett mérésből származnak, akkor a homlokzat hangvisszaverő hatásának kiküszöbölésére a mért adatokból 3 dB-t le kell vonni.

11. számú melléklet a 93/2007. (XII. 18.) KvVM rendelethez⁴⁶

A zajterjedés számítása

1. Általános előírások

1.1. A számításokat frekvenciasávonként kell elvégezni.

1.2. Az A-hangnyomásszinttel közelítő számítást lehet végezni, amelynek során a frekvenciától függő terjedési tényezőket
az 500 Hz-es frekvenciasáv értékeivel kell figyelembe venni.

2. Jelölések

				1. táblázat
	A	B	C	D
1.	Jelölés	Jelentés	Pont	Mértékegység
2.	a_L	a levegő által okozott terjedési csillapítás	6.2.	dB/km
3.	a_L,Okt	a levegő frekvenciafüggő (oktávsávos) terjedési csillapítása	6.2.	dB/km
4.	a_n	a növényzet fajlagos terjedési csillapítása	6.4.1.	dB/m
5.	a_t	a talaj hangelnyelési jellemzője a talajhatás számításához	6.3.2	-
6.	B	a beépítés sűrűsége	6.4.2.	-
7.	c	a hang terjedési sebessége a levegőben	7.1.	m/s
8.	d_A	az észlelési pont távolsága a hangvisszaverő felülettől vagy az árnyékoló akadály élétől	5.2., 7.1., 6.5.1	m
9.	d_Q	a zajforrás távolsága a hangvisszaverő felülettől vagy az árnyékoló akadály élétől	5.2., 7.1., 6.5.1.	m
10.	e	az akadály vastagsága	6.5.1.	m
11.	f	frekvencia	6.4.1.	Hz
12.	F	a visszaverő felület	7.1.	m²
13.	f_u	az alsó határfrekvencia, amit a visszaverődés szempontjából még figyelembe kell venni	7.1.	Hz
14.	h	épületek homlokzatának közepes magassága	7.2.	m
15.	h_A	az észlelési pont föld feletti magassága	5.2.	m
16.	h_eff	az árnyékoló szerkezet hatásos magassága	6.5.1.	m
17.	h_m	a terjedési út közepes föld feletti magassága	6.3.	m
18.	h_Q	a zajforrás föld feletti magassága	5.2.	m
19.	h_r	relatív légnedvesség	6.2.2.	%
20.	h_x	a görbült hangút magassága a forrásészlelő egyenes fölött	6.4.1.	m
21.	h_x,_G	a görbült hangút magassága a föld fölött	6.4.1.	m
22.	K_Ů	a sugárzási térszög miatti korrekció	5.2.	dB
23.	K₀	a szabad hangterjedést befolyásoló tényezők eredő csillapítása az akadály nélkül	6.5.1.	dB
24.	K₁	a szabad hangterjedést befolyásoló tényezők eredő csillapítása az akadály jelenlétében	6.5.1.	dB
25.	K_B	lakott terület beépítésének csillapító hatását kifejező korrekció	6.4.2.	dB
26.	K_d	a távolság miatt fellépő csillapodás hatását kifejező korrekció	6.1.	dB
27.	K_e	zajárnyékoló létesítmény beiktatási vesztesége	6.5.	dB
28.	K_f	formakorrekció	3.4.2.	dB
29.	K_f,f	formakorrekció felületforrásra	3.4.2.	dB
30.	K_f,1	formakorrekció vonalforrásra	3.4.2.	dB
31.	K_h	a hosszúidejű szint meghatározására szolgáló korrekció	8.3.	dB
32.	K_Ir	a zajforrás iránytényezője	5.1.	dB
33.	K_L	a levegő elnyelő hatását kifejező korrekció	6.2.	dB
34.	K_m	a talaj- és meteorológiai viszonyok csillapító hatását kifejező korrekció	6.3.	dB
35.	K_m,_A	a terhelési pont közelében érvényesülő talajhatás mértéke	6.3.2.	dB
36.	K_m,_k	a hangforrás és a terhelési pont közötti középtartomány talajhatásának mértéke	6.3.2.	dB
37.	K_m,_Q	a hangforrás közelében érvényesülő talajhatás mértéke	6.3.2.	dB
38.	K_n	a növényzet csillapító hatását kifejező korrekció	6.4.1.	dB
39.	K_r,_több	a többszörös visszaverődés hatását kifejező korrekció	7.2.	dB
40.	K_w	meteorológiai tényező az árnyékolási tényező számításához	6.5.1.	dB
41.	K_z	a hangútkülönbség függvényeként adódó árnyékolási tényező	6.5.1.	dB
42.	L_d	a hangforrás által okozott hangnyomásszint d távolságban	3.1.2.	dB
43.	l_max	a zajforrás (zajforrás-csoport) legnagyobb kiterjedése	3.3.	m
44.	l_min	a visszaverő felület legkisebb mérete	7.1.	m
45.	L_t	a terhelési (észlelési) pontban fellépő hangnyomásszint	4.	dB
46.	L_w	hangteljesítményszint	4.	dB
47.	L_w,okt	frekvenciafüggő (oktávsávos) hangteljesítményszint	7.1.	dB
48.	L_w,okt,tük	a tükörforrás frekvenciafüggő (oktávsávos) hangteljesítményszintje	7.1.	dB
49.	p	az épülethomlokzatok százalékos aránya a beépítési vonal mentén	6.4.2.	%
50.	p_s	a levegő statikus nyomása	6.2.2.	kPa
51.	p_s0	referencia-légnyomás	6.2.2.	101,325 kPa
52.	R	a meteorológiai viszonyok miatt görbült hangút görbületi sugara	6.4.1.	m
53.	s	az észlelési pont és a zajforrás távolságának vetülete a föld (közepes) síkján	6.4.1.	m
54.	s₀	vonatkoztatási távolság = 1 m	6.1., 8.	m
55.	s_A	a talajhatás számításakor a terhelési pont környezetében lévő zóna mérete	6.3.2.	m
56.	s_B	a hangút hossza a beépített területen keresztül	6.4.2.	m
57.	s„	a hangút hossza a növényzeten keresztül	6.4.1.	m
58.	s_q	a talajhatás számításakor a zajforrás környezetében lévő zóna mérete	6.3.2.	m
59.	s_t	a terhelési (észlelési) pont és a zajforrás távolsága	6.1.	m
60.	s_w	2000 m (a meteorológiai tényező számításához)	6.5.1.	m
61.	T	a környezet hőmérséklete	6.2.2.	°K
62.	T₀	referencia-hőmérséklet	6.2.2.	293,15 °K
63.	w	az épületfrontok közepes távolsága	7.2.	m
64.	z	hangútkülönbség az árnyékoló szerkezeten elhajló és a közvetlenül terjedő hang útjának különbsége	6.5.1.	m
65.	α_okt	a hangvisszaverő felület frekvenciafüggő (oktávsávos) hangelnyelési tényezője	7.1.	-
66.	α_t	irányszög	3.4.2.	fok
67.	β	a beesési szög hangvisszaverődésnél (a beeső hangsugárnak a felület normálisával bezárt szöge)	7.1. 3.4.2.	fok
68.	θ	a beesési szög hangvisszaverődésnél (a beeső hangsugárnak a fal normálisával bezárt szöge)	5.2.	fok
69.	γ	a rálátási szög függőleges síkba eső vetülete	3.4.2.	fok
70.	λ	a hang hullámhossza	6.5.1.	m
71.	Ω	a sugárzás térszöge	5.2.	srad

3. A hangforrások jellemzése

3.1. Egyedi hangforrások (pontforrások)

3.1.1 Valamely hangforrás által a tőle s_t távolságban lévő pontban létrehozott hangnyomásszintet a következő összefüggéssel kell számítani:


L_t = (L_W + K_Ir+ K_Ω) - (K_d + ∑ K)	(1)

Az (1) összefüggésben az első zárójelben lévő rész a forrás zajkibocsátási jellemzőit, a második zárójelben lévő rész a hangterjedés során fellépő korrekciós tényezőket tartalmazza.

A K_Ir irányítási index az egyes egyedi források sajátos sugárzási tulajdonságait (minden irányban, 5.1 pont), a K_Ω irányítási tényező a hangforrás közelében lévő visszaverő felületeket (amelyek a hangtér egy-egy részében megnövekedett lesugárzáshoz vezetnek, az 5.2 pont) veszi figyelembe, a K_d távolságtól függő tényező pedig az akadálytalanul és minden irányban (gömbszerűen) terjedő, pontszerűnek tekintett hangforrásból kibocsátott hanghullám hangnyomásszint-csökkenését határozza meg (6 dB minden távolságkétszereződés esetén). Nagyobb kiterjedésű hangforrások esetén 3.3. pont szerint.

∑K magában foglalja az összes hangnyomásszint-csökkenést, amely szélirányú terjedés esetén a veszteségmentes hangterjedéshez képest fellép (6. pont).

A következő hatásokat kell figyelembe venni:

a) a levegő hangelnyelő hatását (K_L),

b) a talaj és a talajközeli meteorológia miatti csillapodást (K_m),

c) a növényzet csillapító hatását (K_n),

d) a beépítettség miatti szintcsökkenést (K_B),

e) és akadályok hangárnyékoló hatását (K_e).

Hangvisszaverő felületek (pl. házak homlokzata) reflektáló hatása, ha ezt nem lehet a K_Ω -val kifejezni, szükségessé teszi a tükörforrásokkal való számításokat (5.2 pont és a 7. pont).

A terjedés A-hangnyomásszintben való számítása során közúti és vasúti zaj esetén összesítve kell megadni a geometriai terjedés, a levegő- valamint a talajelnyelés, továbbá a talajközeli meteorológiai viszonyok együttes hatásait.

3.1.2 Ha a forrás hangteljesítményszintje nem áll rendelkezésre, és a hangforrás hangsugárzása közel irányfüggetlen, akkor kiindulási adatként megengedhető a zajforrástól adott (d) távolságra mért hangnyomásszint (L_d) használata. Ebben az esetben a hangteljesítményszintet a mérés irányában való számításhoz az alábbi közelítő képlettel kell meghatározni:


L_W = L_d+10 lg[4 π (d + l_max/2)²]	(1/a)

Ha d < 2 l_max, akkor a kapott érték csak tájékoztató adatnak tekinthető.

Az L_d alkalmazása előtt meg kell győződni arról, hogy ez az érték tartalmazza-e a K_Ω irányítási tényezőt (5.2. pont).

3.2. Csoportos egyedi hangforrások

Több hangforrás esetén az egyes hangforrások által okozott hangnyomásszintet a terhelés helyén egyenként kell meghatározni, és azután energetikailag kell összegezni.

3.3. A hangforrások csoportokba foglalása

A szabadban lévő hangforrások egy csoportja a környezeti hangnyomásszint számításakor egyedi hangforrásnak tekinthető, ha a csoport mértani középpontjától a terhelési pontig mért távolság legalább kétszer akkora, mint a csoport legnagyobb l_max lineáris mérete. Ennek a helyettesítő egyedi forrásnak a helye a csoport mértani középpontja, a hangteljesítményszintje az egyes források hangteljesítményszintjeinek eredője.

E közelítés alkalmazásának feltétele, hogy

a) a csoport forrásainak hangteljesítménye a csoporton belül egyenletesen oszlik meg,

b) az egyes hangforrások és a terhelési pont közötti terjedés feltételei hozzávetőleg azonosak,

c) a hangforrások sugárzása megközelítőleg irányfüggetlen,

d) a hangnyomásszint csökkenése a csoporton belül elhanyagolható.

Ha a terhelési pont és a csoport mértani középpontja közötti távolság kisebb mint 2 l_max, vagy az említett feltételek nem teljesülnek, akkor a csoportot kisebb egységekre kell osztani.

3.4. Felületi hangforrások, vonalforrások

3.4.1 A számításban a nagy sugárzó felületeket, (pl. nagy falfelületeket), a kiterjedt létesítményeket felületforrásként, a csővezetékeket és a közlekedési utakat vonalforrásként kell egyedi hangforrásnak tekinteni, ha a 3.3. pont szerinti feltételek teljesülnek. Egyéb esetben ezeket a zajforrásokat részekre kell osztani, hogy az előírt feltételeknek megfeleljenek.

3.4.2 Az egyenletesen sugárzó forrás közelterében mért hangnyomásszintnek hangteljesítményszintre való átszámításához felhasználhatóak a következők szerint meghatározott formakorrekciós értékek.

Azokban az esetekben, amikor valamely terhelési pontban valamely hangforrás által okozott hangnyomásszint méréstechnikai ellenőrzését idegen (zavaró) zaj lehetetlenné teszi, akkor a terhelési pontban fellépő hangnyomásszintet számítással is meg lehet határozni a 4. pont (2) egyenletével. Ehhez azonban szükség van a szóban forgó hangforrás hangteljesítményének a közvetlen környezetében végzett mérésére. Nagy kiterjedésű hangforrások esetében (mint pl. épülethomlokzatok, csővezetékek, léghőpultok) gyakran olyan közel kell mérni a hangforráshoz, hogy egy gömbkarakterisztikájú mérőmikrofont használva a mért hangnyomásszint korrekciójára van szükség az (1/b) egyenlet szerint:


L_W = L_t-K_Ω-K_f+K_d	(1/b)

A hangforrás K_fformakorrekciójának értékét vonal- és felülethangforrásokra az 1/a, 1/b, 1/c, 1/d, 1/e és 1/f ábrák szerint.

Egyenletesen eloszló inkoherens felületi és vonalforrások, ha a terjedés útjában nincs járulékos csillapító tényező, akkor kivételes esetben a hangnyomásszint kisebb távolságnál a formakorrekciójával is meghatározható.

1/a ábra: K_f,1formakorrekció vonalforrásokra

1/b ábra: K_f,fformakorrekció felületforrásokra a felület fölött vagy a felület előtt lévő vizsgálati pontokra

1/c ábra: K_f,fformakorrekció irányítatlan felületforrásokra, a felületen lévő vizsgálati pontokra, ha b/l =1

1/d ábra: K_f,fformakorrekció irányítatlan felületforrásokra, a felületen lévő vizsgálati pontokra, ha b/l =2

1/e ábra: K_f,fformakorrekció irányítatlan felületforrásokra, a felületen lévő vizsgálati pontokra, ha b/l=4

1/f ábra: K_f,fformakorrekció irányítatlan felületforrásokra, a felületen lévő vizsgálati pontokra, ha b/l=8

4. Az egyedi hangforrásoktól származó zajterhelés számítására alkalmazott eljárás

Az egyedi hangforrás középpontjától s_t távolságra eső terhelési ponton a hangnyomásszintet szélirányú terjedés esetén
a (2) egyenlet szerint, oktáv-, illetve tercsávokban kell számítani.


L_t = L_W+ K_Ir + K_Ω-K_d-K_L-K_m-K_n-K_B-K_e	(2)

L_W értékét a gyártó adata és/vagy a megfelelő szabványos, illetve szabványos módszer hiányában célszerűen elvégzett mérés alapján kell meghatározni.

Ha a közelítő számítás során e melléklet szerint a forrás A-hangteljesítményszintjével számolnak, akkor a (2) egyenlet frekvenciától függő tagjai helyére az 500 Hz értékeit kell behelyettesíteni. Az így kiszámított hangnyomásszintek olyan színképek esetén, amelyek szintmeghatározó oktáv- vagy tercsávjai nem 500 Hz-en vannak, eltérhetnek a pontos értéktől.

5. A hangsugárzás iránya

5.1. Az irányítási index

Az irányítási index K_Ir megadja, hogy a vizsgált terjedési irányban hány dB-lel alacsonyabb vagy magasabb a hangforrás hangnyomásszintje, mint egy irányítatlanul sugárzó, azonos hangteljesítményű hangforrásé ugyanabban a távolságban.
Ez a jellemző általában frekvenciafüggő mennyiség.

Az irányítási indexet sugárzó épülethomlokzatok esetén (épületek önárnyékolása) a 2. ábra szerint kell alkalmazni.

Az olyan hangforrások esetében, amelyeknek határozott, kifejezett irányhatása van (pl. kifúvócsövek torkolata, kémények) az irányítási indexet feltétlenül figyelembe kell venni.

Az irányítási index alkalmazásakor figyelembe kell venni azt is, hogy a hangút esetleges görbülete miatt a forrás látszólagos iránya eltérhet attól az iránytól, amely egyenes hangutat feltételezve adódik.

2. ábra: Hangot sugárzó épülethomlokzatok (tető, fal stb.) irányítási indexének közelítő értékei közepes frekvencián
(az A-hangnyomásszinttel való számításhoz alkalmazható)

5.2. Az irányítási tényező

A K_Ůirányítási tényezőt a következő összefüggéssel kell meghatározni.


K_Ω= 10 lg 4π/Ω db	(3)

Az Ω térszög és a K_Ω irányítási tényező értékeit különféle tipikus alkalmazási esetekre az 1. táblázat tartalmazza.

1. táblázat: Az Ω térszög és a KŮ irányítási tényező értékei visszaverő felületek közvetlen közelében lévő különféle helyzetű hangforrások esetén
	A	B	C
1.	A hangforrás helyzete	Ω (sr)	K_Ω (dB)
2.	a térben bárhol, magasan a talajszint fölött	4 π	0
3.	egy erősen tükröző felületen, felett vagy előtt (tető, padló)	2 π	+3
4.	két egymásra merőleges felület előtt (padló feletti falfelület)	π	+6
5.	három egymásra merőleges sík előtt (sarokban)	π/2	+9

A hangforrás közelében lévő tükröző (visszaverő) felületek hatását a 7. pont szerint a tükörforrások módszerével is lehet számítani. A számításkor feltételezzük, hogy a hang teljes mértékben visszaverődik (3/b ábra), és hogy az eredeti hangforrás Q és a tükörforrás Q' inkoherens.

Ha a tükröző felület kemény (erősen visszaverő) és s > 8 d_Qcosθ (ahol d_Q a hangforrás és a visszaverő felület közötti távolság, θszög a 3/a ábra szerinti), akkor az 1. táblázat szerinti egyszerűbb irányítási tényezővel lehet számolni.

3/a ábra: Visszaverő felület

3/b ábra: Visszaverődés a talajról

6. A hangnyomásszint csökkenése a terjedési úton

6.1. A távolságtól függő korrekció

6.1. 1. A K_dtávolságtól függő korrekció a gömbhullám esetén


K_d = 10 lg (4π s_t2/s₀2) = 20 lg (s_t/ s₀) + 11 dB	(4)

6.1.2.A K_d távolságtól függő korrekció közutak esetén:

9K04675_8

(5)

ahol:

d_g,s,t,ja g-edik órán belül az s-edik számítási útszakaszhoz tartozó j-edik út- és t-edik időszakaszhoz tartozó akusztikai középvonal és a megítélési pont távolsága, m (az 1. ábra szerint a „d” távolság),

C_g,s,t,ja g-edik órán belül az s-edik számítási útszakaszhoz tartozó j-edik út- és t-edik időszakaszhoz tartozó állandó, értéke
az 1. táblázat szerint:


		1. táblázat
	A	B
1.	C_g,s,t,j=	A forrás és a megítélési pont között akadálymentes a terjedés ...
2.	12,5	... és átlagos hangvisszaverő tulajdonságú terület van (pl. szilárd burkolatú terület)
3.	15	... és hangelnyelő tulajdonságú terület van (pl. füves park, mezőgazdasági művelésű terület)

Megjegyzés: A [K_d]_g,s,t,j korrekció csak az 5. számú melléklet szerinti L_Aeq(7,5)_g,s,t,j vonatkoztatási egyenértékű
A-hangnyomásszinthez alkalmazható.

6.1.3. A K_d távolságtól függő korrekció vasutak esetén:

9K04675_10

(6)

ahol

C az 1. táblázat szerint.

6.2. A levegő elnyelése által okozott hangnyomásszint-csökkenés

6.2.1. A levegő elnyelése által okozott hangnyomásszint-szintcsökkenés (terjedési csillapítás) a hang megtett útjával arányos:


K_L = a_L s_t	(7)

Tervezéskor a 10 °C hőmérséklethez és 70% relatív légnedvességhez tartozó a_L értékével kell számolni (2. táblázat).

2. táblázat: A levegő által okozott aL,okt terjedési csillapítás (dB/km) adott hőmérséklet (T) és relatív légnedvesség (hr) függvényében
	A	B	C		D	E	F	G	H	I	J
1.	T	hr		Névleges oktávsáv-középfrekvencia (Hz)
2.	(°C)	(%)	63		125	250	500	1000	2000	4000	8000
3.	10	70	0.12		0.41	1.04	1.93	3.66	9.66	32.8	117
4.	20	70	0.09		0.34	1.13	2.80	4.98	9.02	22.9	76.6
5.	30	70	0.07		0.26	0.96	3.14	7.41	12.7	23.1	59.3
6.	15	20	0.27		0.65	1.22	2.70	8.17	28.2	88.8	202
7.	15	50	0.14		0.48	1.22	2.24	4.16	10.8	36.2	129
8.	15	80	0.09		0.34	1.07	2.40	4.15	8.31	23.7	82.8

6.2.2. Más esetben a következők szerint kell az a_L értékét meghatározni, de közelítő számítás a 2. táblázat adataival is elvégezhető.

A levegő által okozott a_L terjedési csillapítás (dB/m) kiszámítása - megfelelő időjárási adatok esetén - a következő módon történhet:

A számításhoz szükséges kiinduló adatok:

a) a hang f frekvenciája (Hz),

b) a levegő T hőmérséklete (°K),

c) a levegő hr relatív légnedvessége (%) és

d) a levegő statikus nyomása (kPa).

Amennyiben az adatok - főleg a relatív légnedvesség és hőmérséklet - más egységben vagy fizikai mennyiségben lennének megadva, akkor azokat át kell számítani az előbb megadott egységekbe.

Magyarországon az előbbi mennyiségek jellemző értékei:

a) a levegő hőmérséklete: -20 °C - +35 °C (253 °K - 305 °K),

b) a levegő relatív légnedvesség-tartalma: 50% - 90%.

A hang csillapodását a levegőben három jellemző fizikai folyamat okozza: a klasszikus hővezetés miatti veszteségek, a molekulák rotációs relaxációja által okozott energiaveszteség és a levegő két fő alkotó eleme: a nitrogén és az oxigén rezgési relaxációja miatti molekuláris hangelnyelés. Ez utóbbi folyamatba bele kell érteni - a számítás pontossági határain belül - a kis mennyiségben jelen lévő széndioxid molekuláris hatásait is. Ennek a jelenségnek a fizikai jellemzője a két elem relaxációs frekvenciája, amelyet a következő módon lehet kiszámítani:

9K04675_13

(8/1)

(8/2)

Ezek felhasználásával a levegő által okozott a_L terjedési csillapítás (dB/m):

9K04675_14

(8/3)

ahol

6.3. A talaj csillapító hatása

6.3.1. A K_m mennyiség a talaj- és a meteorológiai viszonyok együttes hatását tartalmazza.

A csillapító hatásokat minden frekvenciasávban a (9) egyenlet szerint kell számítani.

A talaj akusztikai jellemzőit a tényleges tulajdonságának megfelelően kell modellezni, nagyobb összefüggő területet egyetlen átlagos talaj csillapítási értékkel kell számításba venni.

Az ábrázolt területen kívül eső zajforrásokat (például a vizsgált területen kívül eső közlekedési forrásokat) átlagosan G = 0,5 elnyelési tulajdonságú talaj felett terjedéssel akkor kell számításba venni, ha azok a vizsgált terület határán 35 dB-nél nagyobb zajterhelést jelentenek.

9K04675_15

(9)

ahol

h_m a talajszint fölötti közepes magasság (a 4. ábra). A negatív számítási értékeket nullának kell tekinteni.

4. ábra: A h_m talajszint fölötti közepes magasság

6.3.2. A frekvenciától függő talajhatást a következők szerint kell kiszámítani.

Egyedi hangforrások és akadálytalan terjedés esetén a 10(hQ + hA)<s tartományban a következő eljárással lehet K_m értékét pontosabban (minden oktávsávban külön-külön) számítani:


K_m = - (K_m,Q+ K_m,A+ K_m,k) dB	(9/1)

ahol

K_m,Qa hangforrás közelében (s_q = 30 hQ ≤ s környezetében) érvényesülő talajhatás mértéke,

K_m,Aa terhelési pont közelében (s_A = 30 h_A ≤ s környezetében) érvényesülő talajhatás mértéke,

K_m,ka hangforrás és a terhelési pont közötti középtartomány talajhatásának mértéke.

A K_m magában foglalja a talajról való visszaverődés hatását is. Ezáltal (Dl) egyenlet használata esetén az 5.2. pont 1. táblázat 2., 3. és 4. sorában adott irányítási index értéke 3 dB-lel csökken (0,3 illetve 6 dB-re).

A K_m,Q, K_m,Aés K_m,kértékeit a 3. táblázatból kell kikeresni. Ehhez az s távolság- és h magasságparamétereken kívül meg kell adni a talaj α_t jellemzőjét is a 0 ≡ (visszaverő, kemény) és 1 ≡ (elnyelő, puha) közé eső tartományban külön-külön a forrás- és terhelési pont körüli, illetve a kettő közötti tartományra.

3. táblázat: A frekvenciafüggő talajhatás
	A	B	C	D
1.	Oktávsáv középfrekvencia (Hz)	A talajhatás függvénye
2.		a forrás közelében K_m,Q(dB)	a terhelés közelében K_m,A (dB)	a köztes tartományban K_m,k (dB)
3.	63	1,5	1,5	3t
4.	125	l,5-át,Q a(hQ)	l,5- át,A a(hA)	3t (1-át,k)
5.	250	l,5-át,Q b(hQ)	l,5- át,A b(hA)	3t (1-át,k)
6.	500	l,5-át,Q c(hQ)	l,5- át,A c(hA)	3t (1-át,k)
7.	1000	l,5-át,Q d(hQ)	l,5- át,A d(hA)	3t (1-át,k)
8.	2000	1,5 (1-át,Q)	1,5 (1-át,A)	3t (1-át,k)
9.	4000	1,5 (1-át,Q)	1,5 (1-át,A)	3t (1-át,k)
10.	8000	1,5 (1-át,Q)	1,5 (1-át,A)	3t (1-át,k)

Az aszfalt vagy vízfelületek keménynek veendők (α_t = 0), a szántóföldeket és a füves területeket puhának kell számítani
(αt = 1). Az érték megválasztása egyértelmű, ha a talaj az S_Q és S_A sugáron belül, illetve a köztes tartományban olyan egyenletes, hogy egy értékű adattal meghatározható. Változékony talaj vagy egymást fedő talajrétegek esetében ajánlatos megfelelő középértékek használata. A választáshoz azonban megfelelő tapasztalat szükséges.

A 3. táblázat megfelelő tényezőit a következő összefüggésekkel kell számítani:

9K04675_18

	(9/2)
	(9/3)
	(9/4)
	(9/5)
	(9/6)

A h helyére minden esetben a h_g forrásmagasság értékét vagy a terhelési pont h_A magasságát kell behelyettesíteni. Ugyanez érvényes s-re is.

6.4. A növényzet és a beépítettség csillapító hatása

6.4.1. A növényzet csillapító hatása

A növényzet hangterjedést csillapító hatása a következő összefüggéssel vehető számításba.


K_n = a_ns_n	(10)

ahol

s_n ≤ 200 m.

A hangterjedést erősen befolyásolja a törzsek, ágak, levelek és a növények közelében fellazított talaj által okozott szóródás. Ezek együttes hatása a járulékos K_n csillapítás. Ez függ a növényzet sűrűségétől, fajtájától, a hang növényzetben megtett útjának hosszúságától és a frekvenciától. A szakirodalomban megadott értékek nagyon nagy szóródást mutatnak. A tervezés céljából tehát rendszerint nem lehet hatékony zajcsökkentést elérni a növényzet telepítésével. Kivételes esetben, örökzöld növényzet esetén feltehető azonban, hogy a növényzet miatti K_n járulékos csillapítás az s_n terjedési úttal arányos, azonban a hatásos hangterjedési út általában nem hosszabb 200 m-nél:

Az s_n úthosszt a hangsugár növényzónába való belépési, illetve kilépési pontja határozza meg (5/a ábra).

Különféle erdőfajták közepes fajlagos terjedési csillapítására az alábbi összefüggés érvényes:


a_n = 0.006f1/3dB/m	(11)

A számításkor f helyére a megfelelő terc- vagy oktávsáv középfrekvenciáját kell Hz-ben behelyettesíteni. Egyszerű esetben, amikor a frekvenciától való függést nem kell figyelembe venni, általában a_n = 0,05 dB/m értékkel kell számolni. Szélirányban vagy hőmérsékleti inverzió esetén a hang útját a 4. ábra szerint kell kiszámítani.

A sugárgörbület feltételezése annak eldöntésére való, hogy szükség van-e a növényzet vagy beépítettség csillapító hatásának figyelembevételére. A hangút hosszát egyenes sugárszakaszokra bontva kell megállapítani.

A görbült hangsugár h_x magasságát egyenes, x hosszúságú hangút fölött a (11/a) egyenlettel kell kiszámítani.

9K04675_21

(11/a)

ahol

x₁ ≤ x ≤ x₂

A görbült hangsugár sík terület fölötti h_x,Gmagasságát a (l l/b) egyenlettel kell kiszámítani:

9K04675_22

(11/b)

E melléklet szerinti módszer alkalmazásában R=5000 m. A növényzeten keresztül vett s_n úthosszúság egyszerűsítve:


s_n = x₂-x₁	(11/c)

5/a ábra: A hangsugár feltételezett útja a növényzeten keresztül, szélirányban vagy hőmérsékleti inverzió esetén

6.4.2. A beépítettség csillapító hatása

Ha a forrás és az észlelő között épületekkel beépített terület van, árnyékolás miatt csillapodás léphet fel.

A beépítéseket mint árnyékolókat kell figyelembe venni.

Az egyes homlokzatokat egységesen 0,8 reflexiós tényezővel kell kezelni.

Laza beépítés esetén olyan módszert kell alkalmazni, amely a szóródás hatását figyelembe veszi.

A K_B csillapodás A-súlyozott értékét, amely két tag összegéből adódik, és nem nagyobb 10 dB-nél, a (12) egyenlettel kell meghatározni:


K_B = K_B1 + K_B2	(12)

A K_B1 tag átlagos értéke a (13) egyenlettel számítható.


K_B1 = 0,1 Bs_B	(13)

ahol

s_B a hangút azon szakaszának hossza, amely a beépített területen áthalad az 5/b. ábra szerint,

B a beépítés sűrűsége, amely az épületek összes alapterületének és a vizsgált beépítés területének a hányadosa.

Az s_B hangút tartalmazhat egy d₁ forrás közeli és egy d₂ terhelési pont közeli szakaszt, ha a hangút a görbület miatt kilép a beépített terület fölé.

Ha a beépítés jól meghatározható épületsort tartalmaz (pl. közút vagy vasút mentén), akkor K_B2 tag (feltéve, hogy az kisebb, mint az árnyékolása 6.5. pont szerint számítható beiktatási vesztesége) a (14) képlettel határozható meg.

9K04675_26

(14)

ahol

p az épülethomlokzatok összes hosszának és az épületfront teljes hosszának a hányadosa, amelynek értéke ne legyen nagyobb, mint 90%.

5/b ábra: A hangsugár feltételezett útja beépített területen keresztül, szélirányban vagy hőmérsékleti inverzió esetén

6.4.3. A talaj, a növényzet és a beépítettség együttes hatása

Ha a hang útja egymás után növényzeten és beépített területen halad keresztül, akkor a csillapító hatásuk a talaj csillapítással együtt legfeljebb 15 dB lehet.

6.5. Az árnyékolás

Egy akadály (pl. épületek, házsorok, falak, töltés) mögött hangárnyék keletkezik. Ha a hangnak nincs mellékútja valamely tükröző, visszaverő felületről, akkor a hang az akadály élein át elhajlás (diffrakció) útján jut el az árnyékzónába. Ezáltal csökken a hangnyomásszint ahhoz képest, amelyet szabad hangterjedésre számítottak, ennek a csillapodásnak a mértéke a K_e-vel jelölt járulékos árnyékolás (beiktatási veszteség).

a) Ha árnyékoló hatása csak olyan épületfrontnak van, amelyet a K_B2 taggal (6.4.2. pont) vettek figyelembe, akkor az e pont szerinti árnyékolással nem szabad számolni.

b) Ha valamely hangúton több akadály árnyékoló hatása is fellép, akkor az e pont szerint számítható beiktatási veszteségek közül a legnagyobbat kell számításba venni.

Az árnyékolási hatást a következők szerint kell számítani.

6.5.1. Az akadály K_e beiktatási vesztesége

a) pontszerűnek tekintett hangforrásokra,

b) egy terjedési útra vonatkozóan,

c) egy elhajlási élre,

d) egy frekvenciasávra

számítható.

Minden, térben egyenletesen sugárzó egyedi forrás pontforrással helyettesíthető, ha az akadállyal párhuzamos kiterjedése nem haladja meg a d_Q távolság felét (6/1. ábra), vagy az élre merőleges kiterjedése kisebb, mint d_Q egynegyede. A pontforrást az egyedi forrás középpontjában kell felvenni. Nagyobb forrásokat az előbbi feltételeknek megfelelő részforrásokra kell bontani.

Több forrásra az akadály beiktatási veszteségét külön-külön kell meghatározni, az egyes terjedési utak mentén figyelembe venni, majd az eredményeket energetikailag összegezni.

Ha a hang egy akadálynak több élén is elhajlik (6/2. ábra), az egyes élekre számított K_e,jbeiktatási veszteségek eredőjét
a (15/1) képlet szerint kell meghatározni.


K_e = -10 log (∑ 10^{-0,1 Ke,i}) dB	(15/1)

A frekvenciánkénti számítás elkerülhető, ha ismert az adott zajforrástípusra általánosan érvényes jellemző zaj színkép (például közúti zaj esetén).

6/1. ábra: Az árnyékolással kapcsolatos geometriai paraméterek értelmezése

6/2. ábra: Különféle hangterjedési utak egy akadály körül

6.5.2. Egy akadálynak egy terjedési útra vonatkozó K_e beiktatási veszteségét (amely egy hangforrás hangterének az akadály egy élén való elhajlása miatt jön létre) egy frekvenciasávban az (15/2.) egyenlet szerint kell számítani:


K_e = K_z- K₀ + K₁ > 0 dB	(15/2)

ahol

K_z az akadály árnyékolási tényezője,

K₀ a szabad hangterjedést befolyásoló tényezők eredő csillapítása az akadály nélkül,

K₁ ugyanezen tényezőknek az akadály jelenlétében fellépő eredő csillapítása.

K₀ és K₁ számításakor elsősorban a növényzet és a beépítettség csillapítását, illetve a föld- és meteorológiai hatást kell figyelembe venni. Ha az akadály éle, amelyre a beiktatási veszteséget számítják, a földre merőleges, akkor


K₀ = K₁	(15/3a)

azaz


K_e = K_z	(15/3b)

A beiktatási veszteség számításakor nem a hangútnak az akadály miatti meghosszabbodását veszik figyelembe, hanem a z hangútkülönbség függvényeként adódó K_z árnyékolási tényező alakítja ki a csillapodást.

A K_z árnyékolási tényezőt a (15/4.) egyenlet szerint kell számítani.

9K04675_31

(15/4)

ahol

C₁=3

C₂ = 20...40

Egyszerű esetekben vagy biztonságra törekedve C₂=20.

Gyenge földreflexió esetén - ha a tükörforrástól számítható árnyékolási tényező nem összemérhető a forrástól számíthatóval - C₂=40 értéket használhatunk.

Közúti közlekedés esetén az A-hangnyomásszint számításakor C₂/λ=80/m választható, vasúti zajra C₂/λ=60/m érvényes.

Ipari zaj A-hangnyomásszintjének meghatározásakor a λ=0,7m-t (f = 500 Hz-nél) kell választani.

többszöri elhajlásra,

λ a sávközép-frekvenciához tartozó hullámhossz,

z= d_A+d_Q+e-s_t

z értéke negatív, ha a forrástól és a terhelési pontra való optikai rálátást az

akadály nem gátolja. Közelítőleg

s_w = 2000 m, ha z>0. z<0 esetén K_w=1.

d_A, d_Q, s₁, s₂, s_t, h_eff a 6/1. ábra szerint.

6.5.3. A számított beiktatási veszteséget a valóságban több tényező csökkentheti:

a) az akadály rossz hanggátlása,

b) visszaverő felületek jelenléte,

c) időjárási hatások.

A (15/4.) egyenletet csak akkor lehet alkalmazni, ha az akadály hanggátlása lényegesen nagyobb az árnyékolási tényezőnél. Ez minden olyan akadályra teljesül, amelynek felületi sűrűsége 10 kg/m²-nél nagyobb, feltéve, hogy nincs nyílás vagy tömítetlenség az akadályon.

A beiktatási veszteség számításánál hangvisszaverő felületek jelenlétekor - az egyébként szokásos módon - a tükörforrás helyzetéből kiindulva meg kell határozni a visszaverődési útra is a beiktatási veszteséget.

Erősen elnyelő hangárnyékoló szerkezetek hatása z<0,l m értékekre gyakorlatilag azonos a visszaverő szerkezetekével, míg z>l m értékekre legfeljebb 2 dB-lel nagyobb. Az elnyelés inkább olyan helyzetekben fontos, ahol az árnyékoló szerkezet a forrás közelében van, s az elnyelő burkolat megakadályozza a többszörös visszaverődés kialakulását, s ezzel az árnyékoló hatás legfeljebb 3 dB-es romlását.

A K_z árnyékolási tényező értéke egyszeri elhajlás esetén általában nem nagyobb 20 dB-nél, többszörös elhajlásnál sem haladja meg a 25 dB-t.

7. Visszaverődés

A hangvisszaverődést az 1. rendig kell figyelembe venni.

A homlokzatot érő zajterhelés számításakor a homlokzatról visszaverődő összetevőt nem kell számításba venni.

Valamely homlokzati felület vagy más hangvisszaverő elem előtt mért adatokat a homlokzat vagy visszaverő elem visszaverő hatásának kiszűrése érdekében helyesbíteni kell. Ez a mért értékből 3 dB levonását jelenti.

7.1. Egyszeri visszaverődés miatti hangnyomásszint-növekedés

Ha a hangforrás vagy a terhelési pont közelében valamely nagyobb felület (pl. fal, házfront stb.) található, akkor az onnan visszaverődő hanggal számolni kell úgy, hogy a hangforrást az F visszaverő felületen tükrözött tükörképével helyettesítjük (a 7/a ábrán szaggatottan rajzolva). Ha az eredeti hangforrás árnyékolt a megfigyelő felé, de a visszaverő felület nem, akkor az utóbbi lényegileg meghatározhatja a terhelést. A tükörforrásokat úgy kell kezelni, mint az eredeti hangforrásokat.

7/a ábra: A hangforrás tükrözése

A tükörforrás hangteljesítményszintjét kisebbre kell vermi, mint az eredeti hangforrásét, mert a visszaverő felületen való abszorpció vagy szóródás miatt elvész a beeső hangenergia egy része.

Ha visszaverő felület α_okt < 1 elnyelési tényezője ismert, akkor az abszorpciós veszteséget a frekvenciának a függvényében ki lehet számítani. A tükörforrás hangteljesítménye ez esetben:


L_{W,okt,tükör}= L_W,okt+ 10 lg(1-α_okt) dB	(16)

A tükörforrás hangteljesítményét az A-hangnyomásszinttel való közelítő számításnál minden sima felületű falon való tükrözésnél 0-1 dB, az erősen tagolt falak esetében (pl. balkonos homlokzatok) 2 dB visszaverődési veszteséggel kell számolni. A visszaverő zajvédő falaknál 1 dB-lel, az elnyelő zajvédő falaknál 4 dB-lel, az erősen hangelnyelő zajvédő falaknál 8 dB-lel kell számolni. A mindkét oldalról beépített utak, utcák mentén a többszörös visszaverődésből származó hangnyomásszint-növekedést a 7.2. pont szerint kell figyelembe venni.

Azt az f_u frekvenciát, amely felett egy 1min legkisebb méretű felületet a visszaverődés szempontjából figyelembe kell venni, a 7/b ábra jelöléseivel a (17) egyenlet alapján lehet meghatározni.

Az 1. § (1) bekezdése a 33/2019. (VII. 9.) AM rendelet 1. §-ával megállapított szöveg.

Az 1. § (1a) bekezdését a 33/2019. (VII. 9.) AM rendelet 1. §-a iktatta be.

Az 1. § (4) bekezdését a 70/2017. (XII. 29.) FM rendelet 8. §-a hatályon kívül helyezte.

⁴

A 2. § (3) bekezdését a 91/2015. (XII. 23.) FM rendelet 2. §-a iktatta be.

⁵

A 2. § (3) bekezdés a) pontja a 17/2023. (IX. 21.) EM rendelet 5. §-a szerint módosított szöveg.

⁶

A 3. § a 91/2015. (XII. 23.) FM rendelet 3. §-ával megállapított szöveg.

⁷

A 3. § (2) bekezdés e) pontja a 8/2019. (III. 26.) AM rendelet 1. §-ával megállapított szöveg.

⁸

A 3. § (2) bekezdés f) pontját a 8/2019. (III. 26.) AM rendelet 1. §-a iktatta be.

⁹

A 4. § (1) bekezdése a 91/2015. (XII. 23.) FM rendelet 4. § (1) bekezdésével megállapított szöveg.

¹⁰

A 4. § (1a) bekezdését a 91/2015. (XII. 23.) FM rendelet 4. § (2) bekezdése iktatta be, szövege a 8/2019. (III. 26.) AM rendelet 3. §-a szerint módosított szöveg.

¹¹

A 4. § (1b) bekezdését a 91/2015. (XII. 23.) FM rendelet 4. § (2) bekezdése iktatta be.

¹²

A 4. § (1c) bekezdését a 91/2015. (XII. 23.) FM rendelet 4. § (2) bekezdése iktatta be.

¹³

A 4. § (1d) bekezdését a 91/2015. (XII. 23.) FM rendelet 4. § (2) bekezdése iktatta be.

¹⁴

A 4. § (1e) bekezdését a 91/2015. (XII. 23.) FM rendelet 4. § (2) bekezdése iktatta be.

¹⁵

A 4. § (1f) bekezdését a 33/2019. (VII. 9.) AM rendelet 2. § (1) bekezdése iktatta be.

¹⁶

A 4. § (2) bekezdése a 17/2023. (IX. 21.) EM rendelet 1. §-ával megállapított szöveg.

¹⁷

A 4. § (2a) bekezdését a 33/2019. (VII. 9.) AM rendelet 2. § (2) bekezdése iktatta be, szövege a 17/2023. (IX. 21.) EM rendelet 1. §-ával megállapított szöveg.

¹⁸

A 4. § (2b) bekezdését a 17/2023. (IX. 21.) EM rendelet 2. §-a iktatta be.

¹⁹

A 4. § (2c) bekezdését a 17/2023. (IX. 21.) EM rendelet 2. §-a iktatta be.

²⁰

A 4. § (5) bekezdése a 91/2015. (XII. 23.) FM rendelet 8. § (1) bekezdése szerint módosított szöveg.

²¹

Az 5. §-t a 70/2017. (XII. 29.) FM rendelet 8. §-a hatályon kvül helyezte, újonnan a 33/2019. (VII. 9.) AM rendelet 3. §-a iktatta be.

²²

Az 5. § (4) bekezdése a 17/2023. (IX. 21.) EM rendelet 3. §-ával megállapított szöveg.

²³

Az 5. § (4a) bekezdését a 17/2023. (IX. 21.) EM rendelet 3. §-a iktatta be.

²⁴

Az 5/A. §-t a 91/2015. (XII. 23.) FM rendelet 5. §-a iktatta be.

²⁵

Az 5/A. § (1) bekezdése a 8/2019. (III. 26.) AM rendelet 4. §-a szerint módosított szöveg.

²⁶

A 7. §-t a 91/2015. (XII. 23.) FM rendelet 6. §-a iktatta be, a 47/2023. (XII. 29.) EM rendelet 1. §-a hatályon kívül helyezte.

²⁷

A 8. §-t a 17/2023. (IX. 21.) EM rendelet 4. §-a iktatta be.

²⁸

A hatálybalépés időpontja 2023. szeptember 22.

²⁹

Az 1. számú melléklet a 91/2015. (XII. 23.) FM rendelet 7. § (1) bekezdésével megállapított szöveg.

A megfelelő válasz aláhúzandó.

^**:

A megfelelő(k) aláhúzandó(k).

³⁰

A 4. számú melléklet 1. pont 1.1. alpontja a 91/2015. (XII. 23.) FM rendelet 7. § (2) bekezdése szerint módosított szöveg.

³¹

A 4. számú melléklet 1. pont 1.2. alpontja a 91/2015. (XII. 23.) FM rendelet 7. § (2) bekezdésével megállapított szöveg.

³²

A 4. számú melléklet 2. pontja a 91/2015. (XII. 23.) FM rendelet 7. § (2) bekezdésével megállapított szöveg.

³³

A 4. számú melléklet 3. pontja a 91/2015. (XII. 23.) FM rendelet 7. § (2) bekezdésével megállapított szöveg.

³⁴

A 4. számú melléklet 4. pontja a 91/2015. (XII. 23.) FM rendelet 7. § (2) bekezdésével megállapított szöveg.

³⁵

A 4. számú melléklet 4. pont 4.1. alpontja a 8/2019. (III. 26.) AM rendelet 3. §-a szerint módosított szöveg.

³⁶

Az 5. mellékletet a 70/2017. (XII. 29.) FM rendelet 8. §-a hatályon kívül helyezte, újonnan a 33/2019. (VII. 9.) Korm. rendelet 4. § (1) bekezdése iktatta be.

³⁷

A 6. mellékletet a 70/2017. (XII. 29.) FM rendelet 8. §-a hatályon kívül helyezte, újonnan a 33/2019. (VII. 9.) Korm. rendelet 4. § (2) bekezdése iktatta be.

³⁸

A 7. számú mellékletet a 91/2015. (XII. 23.) FM rendelet 7. § (3) bekezdése iktatta be.

³⁹

A 7. melléklet 2.4. pont 2.4.1. alpontja a 8/2019. (III. 26.) AM rendelet 2. §-ával megállapított szöveg.

⁴⁰

A 7. melléklet 3.7. pont 3.7.5. alpontját a 8/2019. (III. 26.) AM rendelet 2. §-a iktatta be.

⁴¹

A 7. melléklet 3.7. pont 3.7.6. alpontját a 8/2019. (III. 26.) AM rendelet 2. §-a iktatta be.

⁴²

A 7. melléklet 3.7. pont 3.7.7. alpontját a 8/2019. (III. 26.) AM rendelet 2. §-a iktatta be.

⁴³

A 8. mellékletet a 33/2019. (VII. 9.) AM rendelet 4. § (3) bekezdése iktatta be.

⁴⁴

A 9. mellékletet a 33/2019. (VII. 9.) AM rendelet 4. § (4) bekezdése iktatta be.

⁴⁵

A 10. mellékletet a 33/2019. (VII. 9.) AM rendelet 4. § (5) bekezdése iktatta be.

⁴⁶

A 11. mellékletet a 33/2019. (VII. 9.) AM rendelet 4. § (6) bekezdése iktatta be.

Másolás a vágólapra
Nyomtatás

Hatályos
Már nem hatályos
Még nem hatályos
Módosulni fog
Időállapotok
Adott napon hatályos
Közlönyállapot
Indokolás

Jelmagyarázat Lap tetejére

Műveletek
