7/2006. (V. 24.) TNM rendelet

az épületek energetikai jellemzőinek meghatározásáról¹

2022.09.18.

Az épített környezet alakításáról és védelméről szóló 1997. évi LXXVIII. törvény 62. §-a (2) bekezdésének h) pontjában kapott felhatalmazás alapján a következőket rendelem el:

1. §² (1) E rendelet hatálya – a (2) és (3) bekezdésben meghatározott kivételekkel – az épületek energetikai jellemzőinek tanúsításáról szóló kormányrendeletben meghatározott épületekre, épületelemekre terjed ki.

(2) E rendelet hatálya nem terjed ki azon műemlék épületre, helyi védelem alatt álló épületre és azok épületelemeire, amelyek esetében az energiahatékonyságra vonatkozó minimumkövetelmények betartása a műemléki vagy a helyi védettséget megalapozó érték megváltoztatását eredményezné.

(3) E rendelet hatálya nem terjed ki az állatkert és az állatotthon létesítésének, működésének és fenntartásának részletes szabályairól szóló miniszteri rendelet hatálya alá tartozó épületekre.

2. §³ E rendelet alkalmazásában

1. alternatív rendszer: a megújuló energiaforrásokon alapuló decentralizált energiaellátási rendszer, a kapcsolt energiatermelés, a táv- vagy tömbfűtés és -hűtés vagy a hőszivattyús rendszer;

2. effektív névleges teljesítmény: a gyártó által előírt és garantált maximális leadott hőteljesítmény (kW-ban kifejezve), amely a folyamatos működés során átadható, ugyanakkor megfelel a gyártó által megjelölt hasznos teljesítménynek;

3. elektromos töltőpont: a közúti közlekedésről szóló 1988. évi I. törvény 45/B. § 6. pontja szerinti fogalom;

4. energiamegtakarítási célú felújítás: a meglévő épület energiahatékonyságát befolyásoló épületelem utólagos beépítése, cseréje, kiegészítése vagy az épületelem alapvető jellemzőjének megváltoztatása, vagy a meglévő épület eredeti állapotának fenntartását célzó azon állagmegóvási, javítási, karbantartási munka, amely gazdaságossági szempontból megvalósítható, ideértve a szakaszos felújítást is;

5. épületautomatizálási és -szabályozási rendszer: olyan rendszer, amely magában foglalja mindazon termékeket, szoftvereket és mérnöki szolgáltatásokat, amelyek automatikus vezérlés révén és a kézi működtetés megkönnyítésével elősegíthetik az épülettechnikai rendszerek energiahatékony, gazdaságos és biztonságos üzemeltetését;

6. épületelem: a határoló szerkezetek vagy az épülettechnikai rendszerek valamely eleme;

7. épülettechnikai rendszer: az épület vagy önálló rendeltetési egysége helyiségfűtésére, helyiséghűtésére, szellőztetésére, használati melegvíz-ellátására, beépített világítására, épületautomatizálására és szabályozására, helyszíni villamosenergia-termelésre szolgáló műszaki berendezések, vagy ezek kombinációi, ideértve a megújuló energiaforrásokat használó rendszereket is;

8. fűtési rendszer: a beltéri légkezelés egy adott formájához szükséges komponensek olyan kombinációja, melynek révén növelhető a hőmérséklet;

9. hasznos alapterület: az épületek energetikai jellemzőinek tanúsításáról szóló kormányrendelet szerinti alapterület;

10. határoló szerkezet: az épület fűtött, szellőztetett, hűtött belső helyiségeit a külső környezettől vagy az épület fűtetlen, szellőzés nélküli helyiségétől elválasztó épületszerkezet;

11. hőfejlesztő berendezés: a fűtési rendszer azon része, amely hasznos hőt állít elő fűtőanyagok kazánban történő elégetésével, vagy az elektromos ellenállásos fűtőrendszer fűtőelemeiben fellépő hőhatás (Joule-hatás) alkalmazásával, valamint a környezeti levegőből, szellőzőberendezésből távozó használt levegőből, vízből vagy talajbeli hőforrásból való, hőszivattyúval történő hőelvonás révén;

12. hőszivattyú: olyan gép, készülék vagy berendezés, amely a természetes közegekből – különösen a levegőből, a vízből vagy a talajból – hőt vezet át az épületbe vagy az ipari alkalmazásba azáltal, hogy megfordítja a hő természetes áramlásának irányát, és így az az alacsonyabb hőmérséklettől a magasabb hőmérséklet felé áramlik, továbbá amely képes a hőt az épületből kivonni és a környezetnek átadni;

13. jelentős felújítás: a határoló szerkezetek összes felületének legalább a 25%-át érintő felújítás;

14. kapcsolt energiatermelés: hő- és villamos vagy mozgási energia egyetlen folyamat során, egyidejűleg történő előállítása;

15. kazán: kazántest-tüzelőegység kombináció, amely az égés során felszabaduló hőt a fűtőközegnek adja át;

16. közel nulla energiaigényű épület: a 6. melléklet követelményeinek megfelelő épület;

17. lakóépület: jellemzően lakást és a hozzá tartozó kiszolgáló helyiségeket magába foglaló épület;

18. légkondicionáló rendszer: a beltéri légkezelés egy adott formájához szükséges komponensek olyan kombinációja, amely által szabályozható vagy csökkenthető a hőmérséklet;

19. meglévő épület: a felújítási munkák megkezdését megelőzően hatósági döntés vagy tudomásulvétel alapján használatba vett, vagy legalább 10 éve használatban lévő épület;

20. nem lakáscélú épület: a hivatali vagy irodaépület, az ellenérték fejében várakozó- vagy parkolóhely értékesítésére szolgáló építmény, a fedett piacot kivéve a kereskedelmi épület, így különösen a bevásárlóközpont, önálló üzlet, lakossági fogyasztásicikk-javító hely, szervizállomás, a tábort kivéve a szálláshely szolgáltató és vendéglátó épület, az oktatási, egészségügyi ellátást szolgáló, valamint szórakoztatásra, sportra és közművelődésre használt épület;

21. összesített energetikai jellemző: az épület energiafelhasználásának hatékonyságát jellemző számszerű mutató, amelynek kiszámítása során figyelembe veszik az épület telepítését, a homlokzatok benapozottságát, a szomszédos épületek hatását, valamint más klimatikus tényezőket, az épület hőszigetelő képességét, épületszerkezeti és más műszaki tulajdonságait, az épülettechnikai berendezések és rendszerek jellemzőit, a felhasznált energia fajtáját, az előírt beltéri légállapot követelményeiből származó energiaigényt, továbbá a sajátenergia-előállítást;

22. primerenergia: az a megújuló és nem megújuló energiaforrásból származó energia, amely nem esett át átalakításon vagy feldolgozási eljáráson;

23. szellőző rendszer: a 2009/125/EK európai parlamenti és tanácsi irányelvnek a szellőztetőberendezések környezettudatos tervezésére vonatkozó követelmények tekintetében történő végrehajtásáról szóló, 2014. július 7-i 1253/2014/EU bizottsági rendelet szerinti berendezés;

24. távfűtés vagy távhűtés: a távhőszolgáltatásról szóló törvény szerinti távhőszolgáltatás, vagy gőz, meleg víz vagy hűtött folyadék formájában, egy központi termelési egységből, vezetéken keresztül történő hőenergia-szolgáltatás légterek vagy ipari folyamatok fűtése vagy hűtése céljából.

3. § (1)⁴ Épületet úgy kell tervezni, kialakítani, megépíteni, hogy annak energetikai jellemzői megfeleljenek e rendelet előírásainak, a 6. §-ra tekintettel.

(2) Az épület energetikai jellemzőjét a tervező döntése szerint

a) a 2. mellékletben meghatározott, részletes vagy egyszerűsített módszer egyikével, a 3. melléklet szerinti adatok figyelembevételével, vagy

b) az a) pontban meghatározott módszerrel egyenértékű, nemzetközi gyakorlatban elfogadott számítógépes szimulációs módszerrel

kell meghatározni.

(3) Az épületek energetikai megfelelőségét igazoló számítást az épület egészére kell elvégezni.

(4) Az épület energetikai megfelelősége egyes zónákra vagy egyes helyiségekre elvégzett számítások eredményeinek összegezésével is igazolható.

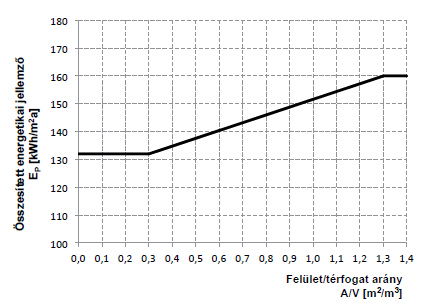

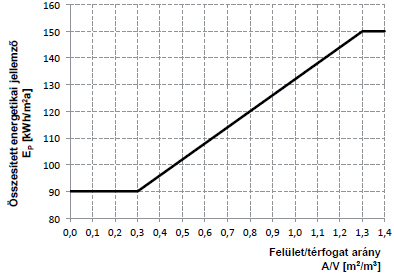

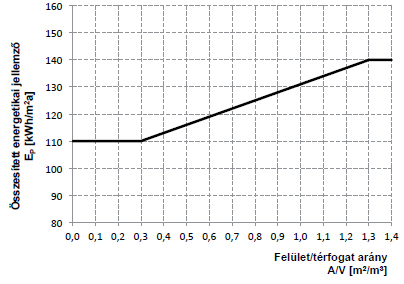

4. § (1)⁵ Az összesített energetikai jellemző követelményértékét az épület rendeltetésétől függően kell megállapítani, aminek felső értékét a 6. § szerint kell meghatározni rendeltetésmódonként, a (2) bekezdés figyelembevételével.

(2) Ha az épületben többféle funkciójú rendeltetési egység található és ezekre eltérő az előírt követelményérték, akkor a tervezés során azokat a méretezési alapadatokat és az összesített energetikai jellemzőre vonatkozó követelményt kell figyelembe venni, amely

a) az épület legnagyobb térfogatú rendeltetési egységének funkciójából következik (jellemző funkció), vagy

b) térfogatarányosan a különböző rendeltetési egységek funkciójából következik.

(3) Ha az épületben többféle funkciójú rendeltetési egység található és ezek között van olyan, amelyre nincs az összesített energetikai jellemzőre követelmény, akkor

a)⁶ az épület egészére a fajlagos hőveszteségtényezőre és ezzel együtt az egyes határolószerkezetekre vonatkozó követelményeket kell kielégíteni a 6. § szerint, és

b)⁷ az épületnek arra a részére kell értelmezni a méretezési alapadatokat és alkalmazni az összesített energetikai jellemzőre vonatkozó követelményt, amelyre a funkció szerinti követelmény adott.

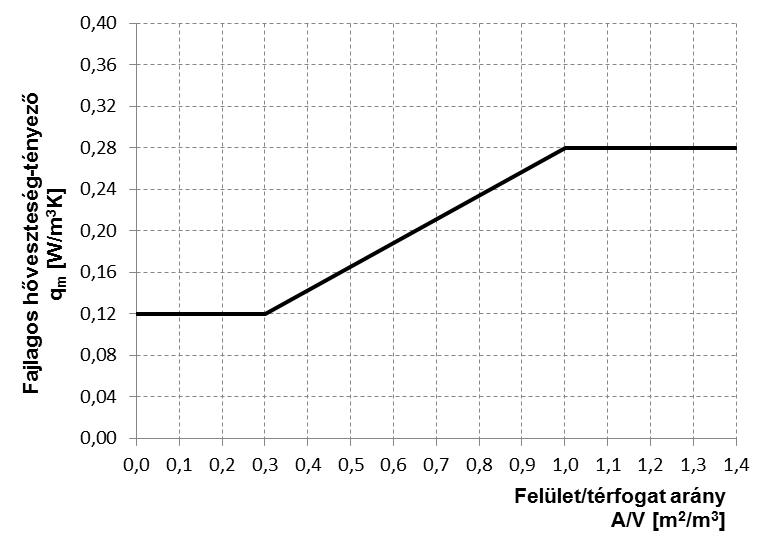

4/A. §⁸ Az 1. vagy az 5. melléklet II. fajlagos hőveszteség-tényezőre vonatkozó követelmény-értékek részben és az 1. melléklet IV. Az épületek nyári túlmelegedésének kockázatára vonatkozó követelmények részben meghatározott előírásokat nem kell alkalmazni az olyan mezőgazdasági, ipari és műhely épületre, amelyben nincs huzamos tartózkodás céljára szolgáló helyiség.

5. §⁹ (1)¹⁰ Új épület építése esetén a tervezési programban és az építészeti-műszaki dokumentációban, meglévő épület jelentős felújítása esetén dokumentáltan vizsgálni és rögzíteni kell a műszaki, környezetvédelmi és gazdasági szempontból az alternatív rendszerek alkalmazásának lehetőségét a 4. mellékletben foglaltak vagy az MSZ EN 15459 szabványban leírt számítási módszer szerint.

(2) Az alternatív rendszerek elemzését el lehet végezni egyedi épületekre vagy hasonló épületek csoportjaira vagy azonos területen levő, azonos adottságú épülettípusokra vonatkozóan, illetve közös fűtési vagy hűtési rendszer esetében valamennyi, a rendszerre rákötött épületre vonatkozóan is.

(3)¹¹ Meglévő épületek jelentős felújítása esetén az építészeti-műszaki tervdokumentációban vizsgálni kell a nagy hatékonyságú alternatív rendszerek alkalmazásának lehetőségét a (2) bekezdés szerint, és ennek eredményét ismertetni kell a műszaki leírásban. A vizsgálatnak a tűzbiztonsági követelményeknek való megfelelésre, az egészséges beltéri légállapotra vonatkozó, valamint a földrengésállósági követelmények teljesülésére is ki kell terjednie.

6. §¹² (1) Új épület létesítése esetén meg kell felelni az 1. melléklet IV. és V. részében foglalt követelményeknek.

(2) Új épület létesítése során

a)¹³ 2020. december 31-e után használatba vételre kerülő – a 6/B. §-ban meghatározott kivétellel – minden épület esetén az épületnek meg kell felelnie a 6. mellékletben foglalt követelményeknek,

b)¹⁴

c)¹⁵

d)¹⁶ az épületnek meg kell felelnie a 8. mellékletben meghatározott követelményeknek.

e)¹⁷

(3) A (2) bekezdést az építésügyi és építésfelügyeleti hatósági eljárásokról és ellenőrzésekről, valamint az építésügyi hatósági szolgáltatásról szóló kormányrendelet figyelembevételével kell alkalmazni.

(4)¹⁸ Meglévő épület bővítése vagy energiamegtakarítási célú felújítása esetén az építési-szerelési munkával érintett épülettechnikai rendszereknek meg kell felelniük az 1. melléklet V. részében foglalt követelményeknek.

(5) Meglévő épület bővítéssel létesített vagy energiamegtakarítási célú felújítással érintett szerkezetének

a) 2017. december 31-e után az 5. melléklet I. részében foglalt követelményeknek,

b)¹⁹

c)²⁰

meg kell felelnie.

(6) Meglévő épület jelentős felújítása vagy olyan bővítése esetén, ahol a bővítés mértéke meghaladja a bővítendő épület hasznos alapterületének 100%-át, az épületnek – a (4) és (5) bekezdésben foglaltakon túl – meg kell felelnie

a) 2017. december 31-e után az 1. melléklet IV–V. részében és az 5. melléklet II–III. részében foglalt követelményeknek,

b)²¹ a 8. mellékletben meghatározott követelményeknek.

c)²²

(6a)²³ Meglévő épületek esetén a több mint húsz parkolóhellyel rendelkező, nem lakáscélú épületeknek meg kell felelnie a 8. mellékletben meghatározott követelményeknek.

(7) E § alkalmazásában nem minősül jelentős felújításnak a földszintes épület pincefödémének vagy padlásfödémének utólagos hőszigetelése, amennyiben más korszerűsítés az épületen nem történik.

(8) A műemléki vagy védett épületnek a (4)–(6) bekezdés szerinti felújítása esetében figyelemmel kell lenni az 1. § (2) bekezdésére, valamint a régészeti örökség és a műemléki érték védelmével kapcsolatos szabályokról szóló kormányrendeletben foglaltakra.

(9)²⁴ Az 5. melléklet I. részében rögzített követelményt nem kell alkalmazni nem lakás céljára használt mezőgazdasági épületre, műhelyre vagy ipari területen lévő technológiai épületre, ha nincs benne fűtés vagy annak fűtésienergia-szükségletét kizárólag geotermális forrásból vagy kapcsolt energiatermeléssel oldják meg.

6/A. §²⁵ (1) A 3. melléklet V.1. táblázat 9. sor távhőellátás primer energia átalakítási tényezőjét (e_távhő) – a 7. melléklet 1. pontjában meghatározott számítási módszer előző évi energiatermelési adatokra való alkalmazásával – minden év február 15-éig határozza meg, és küldi meg a Lechner Tudásközpont Területi, Építészeti és Informatikai Nonprofit Korlátolt Felelősségű Társaság (a továbbiakban: Lechner Nonprofit Kft.) részére a távhőszolgáltató. A Lechner Nonprofit Kft. a közzétételt követő év március 15-éig alkalmazandó adatokat minden év március 15-éig közzéteszi az e-epites.hu honlapon. Ha a távhőszolgáltató ezen kötelezettségének nem tesz eleget, a távhőellátás primer energia átalakítási tényezőjét e_távhő=1,26 kWh/kWh értékkel kell figyelembe venni.

(2) A 6. melléklet IV.1. táblázat 5. sor távhő megújuló energia részarányát (e_sus,távhő) – a 7. melléklet 2. pontjában meghatározott számítási módszer előző évi energiatermelési adatokra való alkalmazásával – minden év február 15-éig határozza meg, és küldi meg a Lechner Nonprofit Kft. részére a távhőszolgáltató. A Lechner Nonprofit Kft. a közzétételt követő év március 15-éig alkalmazandó adatokat minden év március 15-éig közzéteszi az e-epites.hu honlapon. Ha a távhőszolgáltató ezen kötelezettségének nem tesz eleget, a távhő megújuló energia részarányát e_sus,távhő = 0 kWh/kWh értékkel kell figyelembe venni.

6/B. §²⁶ A 6. § (2) bekezdés a) pontjától eltérően, ha az építészeti-műszaki tervezési dokumentáció alapján az épület kialakítása nem közel nulla vagy annál kedvezőbb energiaigényű, és a használatbavételre 2020. december 31. napját követően kerül sor, a 6. § (2) bekezdés a) pontjában foglaltaknak 2024. június 30. napja utáni használatbavétel esetén kell megfelelni azzal, hogy a 2020. december 31. napján hatályos energetikai előírásokat ebben az esetben is alkalmazni kell.

6/C. §²⁷ E rendeletnek az épületek energetikai jellemzőinek meghatározásáról szóló 7/2006. (V. 24.) TNM rendelet és a motorhajtóanyagok minőségi követelményeiről szóló 17/2017. (V. 26.) NFM rendelet módosításáról szóló

61/2020. (XII. 30.) ITM rendelettel (a továbbiakban: MódR.) megállapított 8. melléklet 1. és 2. pontját a MódR. hatálybalépéskor²⁸ folyamatban levő új épület létesítése során, valamint meglévő épület jelentős felújítása vagy olyan bővítése esetén, ahol a bővítés mértéke meghaladja a bővítendő épület hasznos alapterületének 100%-át,

a 2020. december 31-ét követően megnyitott az építőipari kivitelezési tevékenységről szóló kormányrendelet szerinti építési naplóval rendelkező építkezéseknél kell alkalmazni.

6/D. §²⁹ E rendeletnek az épületek energetikai jellemzőinek meghatározásáról szóló 7/2006. (V. 24.) TNM rendelet módosításáról szóló 1/2022. (IX. 17.) ÉBM rendelettel (a továbbiakban: MódR. 2.) módosított 6/B. §-át 2022. július 1. és a MódR. 2. hatálybalépése³⁰ közötti időtartamban is alkalmazni kell.

7. § (1) Ez a rendelet a kihirdetését követő 5. napon lép hatályba, rendelkezéseit a 2006. szeptember 1-je után induló építési engedélyezési eljárásokban kell alkalmazni.

(2)³¹ Ez a rendelet az épületek energiahatékonyságáról szóló, 2010. május 19-i 2010/31/EU európai parlamenti és tanácsi irányelv 2. cikk 2., 3., 4., 5., 7., 9., 10., 12., 13., 19. pontjának, 3–4. és 6–8. cikkének, 9. cikk (1) bekezdésének és I. mellékletének való megfelelést szolgálja.

(3)³² A 6/A. § és a 7. melléklet a megújuló energiaforrásokból előállított energia használatának előmozdításáról szóló, 2018. december 11-i 2018/2001 európai parlamenti és tanácsi irányelv 24. cikk (1) bekezdésének való megfelelést szolgálja.

(4)³³ A 2. §, az 5. § (3) bekezdése, a 6. § (2) bekezdés d) pontja, a 6. § (6) bekezdés b) pontja, a 6. § (6a) bekezdése, a 6/A. §, az 1. melléklet V. pont 8. és 9. alpontja, a 3. melléklet V. pontja, a 6. melléklet IV. pont 3. és 4. alpontja, a 7. melléklet és a 8. melléklet az épületek energiahatékonyságáról szóló 2010/31/EU irányelv és az energiahatékonyságról szóló 2012/27/EU irányelv módosításáról szóló, 2018. május 30-i (EU) 2018/844

európai parlamenti és tanácsi irányelv 1. cikk 5. pontjának, valamint Mellékletének való megfelelést szolgálja.

1. melléklet a 7/2006. (V. 24.) TNM rendelethez³⁴

Követelményértékek

I–III.

IV. Az épületek nyári túlmelegedésének kockázata

1. Az épület nyári túlmelegedésének kockázatát vagy a gépi hűtés energiaigényét épületszerkezeti, árnyékolási és természetes szellőztetési megoldások alkalmazásával kell mérsékelni.

Miután ebből a szempontból egy épület különböző tájolású helyiségei között lényeges különbségek adódhatnak, a tervező dönthet úgy, hogy a túlmelegedés kockázatát helyiségenként vagy zónánként ítéli meg.

2. Ha a rendeltetésszerű használatból következő belső hőterhelésnek a használati időre vonatkozó átlagértéke nem haladja meg a q_b ≤ 10 W/m² értéket, a túlmelegedés kockázata elfogadható, amennyiben a belső és külső hőmérséklet napi átlagértékeinek különbségére teljesül az alábbi feltétel:

Δt_bnyár ≤ 3 K nehéz épületszerkezetek esetében

Δt_bnyár≤ 2 K könnyű épületszerkezetek esetében

A besorolás alapja a fajlagos hőtároló tömeg (2. melléklet III. 2. pontja)

V. Az épülettechnikai rendszerre vonatkozó előírások

1. A belső hőmérsékletre vonatkozó előírások

1.1. Ha jogszabály eltérően nem rendelkezik, a tervezésnél a belső hőmérsékletre vonatkozóan az alábbi táblázatban levő hőmérsékleteket kell figyelembe venni. Megfelelő megoldás az MSZ EN 15251 szabványban levő légállapot követelmények alkalmazása is.

Általános esetben az alábbi 1. táblázat tartalmazza a hőmérsékletet és a beszabályozási tartományt.

1. táblázat: Az épülettechnikai rendszer tervezéséhez figyelembe vehető légállapot adatok

Az épület vagy a helyiség funkciója	A minimális belső hőmérséklet fűtésnél, °C	Hőmérséklet tartomány fűtésnél, °C	A maximális belső hőmérséklet hűtésnél, °C (amennyiben van gépi hűtés)	Hőmérséklet tartomány hűtésnél, °C
Lakóépület, huzamos tartózkodásra szolgáló helyiségek (szobák, étkező hálószoba stb.)	20	20-25	26	23-26
Lakóépület: egyéb helyiségek (konyha, tároló stb.)	16	16-25	-	-
Iroda (cellás vagy egyterű) Konferenciaterem Előadó, osztályterem Étterem/büfé	20	20-24	26	23-26
Óvoda	22	22-24	26	23-26
Áruház	16	16-22	25	21-25

Megjegyzés: A táblázatban levő hőmérsékletek operatív hőmérsékletet jelentenek.

1.2. A fűtés üzemideje alatt, ha jogszabály másképp nem rendelkezik:

1.2.1. huzamos tartózkodásra szolgáló helyiségekben és az azokkal egy rendeltetési egységben lévő helyiségekben a fűtési energiaigény meghatározását 20 °C parancsolt levegő hőmérsékletre kell végezni;

1.2.2. azokban a közlekedőkben és mellékhelyiségekben, amelyek egy épületben vannak a huzamos tartózkodásra szolgáló helyiségekkel, de nincsenek velük egy rendeltetési egységben és azoktól U < 0,8 W/m²K szerkezetek határolják, 17 °C parancsolt levegő hőmérsékletétre lehet végezni a méretezést;

1.2.3. azokban a helyiségekben, amelyekben hőleadó kerül kiépítésre, azt kell feltételezni, hogy a fűtés üzemideje alatt kifűtésre kerülnek, a lakó-, szállás, iroda, oktatási, kereskedelmi, egészségügyi rendeltetéstől eltérő egyéb rendeltetésűként számított épületek vagy épületrészek kivételével;

1.3. Amennyiben kiépítésre kerül hűtési rendszer, akkor a hűtés üzemideje alatt, ha jogszabály másképp nem rendelkezik, az energiaigény meghatározását 26 °C parancsolt levegő hőmérsékletre kell végezni.

2. Az épület szellőző levegő igénye

2.1. Nem lakó funkciójú épület

Légtechnikai rendszer esetén, folyamatos emberi tartózkodásra használatos helyiségben a tartózkodási zónába minimálisan bejuttatandó friss levegő mennyiséget az alábbi összefüggéssel lehet megállapítani alacsonyan szennyező épületet figyelembe véve. Ettől eltérő igényeket a tervezési programban kell rögzíteni.

Összes légmennyiség:

q_tot = n x 25,2 + A x 2,52

(V. 1.)

q_tot:	összes szellőző levegő,		[m³/h]
n:	személyek száma
személyenkénti szellőző levegő igény:		25,2	[m³/h/fő]
A:	az épület hasznos alapterülete,		[m²]
épületemisszió miatt szükséges szellőzés:		2,52	[m³/h/m²]

A belső térben a CO₂ koncentráció a külső tér levegőjéhez képest maximum 500 ppm-mel lehet magasabb.

Alacsonyan szennyezőnek minősül az az épület, ahol a burkolatok és a berendezések alacsony emissziójú anyagok (pl. kő és üveg), továbbá olyan anyagok, amelyek kielégítik a következő feltételeket:

a)	TVOC emisszió	< 0,2	[mg/m²h]
b)	Formaldehid emisszió	< 0,05	[mg/m²h]
c)	Ammónia emisszió	< 0,03	[mg/m²h]
d)	IARC emisszió	< 0,005	[mg/m²h]
e)	Az anyagnak nincs jellegzetes szaga (az anyag szagával elégedetlenek aránya 15% alatti)

2.2. Lakóépület

Légtechnikai rendszer esetén az alábbi helyiségekben a tartózkodási zónába minimálisan bejuttatandó friss levegő mennyiséget a 2. táblázat szerint lehet megállapítani

2. táblázat: Friss levegő igény

(1.)	(2.)	(3.)
átlagos légmennyiség m²-re vetítve	nappali fő-re	hálószoba m²-re vetítve
m³/h,	m³/h/fő	m³/h,
1,5	25,2	3,6

A friss levegő mennyiséget ki kell számítani az (1.) oszlop szerint a lakás hasznos alapterülete alapján, a (2.) oszlop szerint a lakást használó személyek száma alapján és a (3.) oszlop szerint a nappali és a hálószoba alapterülete alapján. A három térfogatáram közül a legnagyobbat kell figyelembe venni.

2.3. Az energiaigény meghatározásánál figyelembe vett szellőzési levegő mennyisége nem lehet kevesebb, mint a 3. melléklet IV.1. táblázatban megadott érték.

2.4. Ha az épület tartózkodási zónájába bejuttatandó friss levegő mennyiségét szabályozott működésű hővisszanyerős vagy központi elszívásos szellőztetőrendszer biztosítja, akkor a rendszer részeként és kialakításánál figyelembe vehetők a friss levegő bevezetésére alkalmas passzív, automatikus működésű páraszabályozású légbevezető elemek, de az épület külső nyílászáróinak teljes vagy részleges nyitásával történő frisslevegő-bejutást a 2.1. és 2.2. alpontban meghatározott érték számításánál nem szabad figyelembe venni.

3. A hőtermelőre vonatkozó előírások

3.1. Hőtermelő

Új épület létesítése esetében és meglévő épületben a fűtési rendszer cseréje esetében, ha földgáz az energiaforrás, akkor zárt égésterű kondenzációs kazán létesítése javasolt gazdaságossági számítás alapján. Meglévő épületekben az épület műszaki adottságaitól függően ettől el lehet térni.

3.2. A hőtermelő szabályozása

Ha egy épületben az egy rendszerről ellátott fűtött alapterület 100 m²-nél nagyobb, központi időjárásfüggő szabályozás alkalmazása kötelező, ez alatt javasolt. A kazán előremenő vízhőmérsékletét a szabályozás a külső hőmérséklettől függően a szabályozási görbe szerint állítja be.

4. A fűtési rendszerre vonatkozó előírások

4.1. Helyiségenkénti hőmérséklet-szabályozás

Új fűtési és hűtési rendszer létesítésekor az új épületeket olyan önszabályozó készülékekkel kell felszerelni, amelyekkel minden egyes 12 m²-nél nagyobb alapterületű helyiségben önállóan szabályozható a hőmérséklet. Meglévő épületek esetében az ilyen önszabályozó készülékeket a hőtermelők cseréjekor kell beszerelni, ha azok a hőszállító és hőleadó rendszer átalakítása nélkül beépíthetők. Ha az épületben több eltérő tulajdonú épületrész található, javasolt az épületrészenkénti hőmennyiségmérés vagy költségmegosztó készülékek alkalmazása.

4.2. Beszabályozás, próbaüzem, átadás

A fűtési rendszereket a beszabályozási terv alapján kötelező beszabályozni és a beszabályozást dokumentálni:

a) statikus beszabályozó szelep alkalmazása esetén a tervezett térfogatáramok méréses beszabályozása és a szivattyú munkapontjának a beállítása kötelező. A mérés után szúrópróbával a szelepek min. 10%-át kötelező ellenőrizni,

b) dinamikus beszabályozó szelep alkalmazása esetén a tervezett térfogatáramok szúrópróbaszerű ellenőrzése és a szivattyú munkapontjának a beállítása kötelező. A szúrópróbával a szelepek min. 10%-át kötelező ellenőrizni.

A beszabályozás után tartós próbaüzemet kell tartani, mely során a fűtési rendszerek megkövetelt működését, az üzemelési paraméterek teljesülését ellenőrizni és dokumentálni kell.

5. A használati melegvíz (HMV) rendszerre vonatkozó előírás

5.1. A cirkulációs szivattyú működtetése

Amennyiben a használati melegvíz rendszerhez cirkulációs rendszer tartozik, akkor biztosítani kell a cirkulációs szivattyú időprogram szerinti működtetését.

5.2. Beszabályozás, próbaüzem, átadás

A cirkulációs vezetékkel rendelkező használati melegvíz rendszereket a beszabályozási terv alapján kell beszabályozni és a beszabályozást dokumentálni. A mérés után szúrópróbával a szelepek min. 10%-át kötelező ellenőrizni.

6. A légtechnikai rendszerre vonatkozó előírások

6.1. Hővisszanyerő

Lakótól eltérő rendeltetésű épületek esetén, amennyiben a légtechnikai rendszerben elszívásra és befújásra is légvezeték kiépítése történik, vagy amennyiben a légtechnikai rendszerben a levegő fűtésre kerül, akkor a légtechnikai rendszert úgy kell kialakítani, hogy a szellőző rendszerbe épített hővisszanyerés működési hatásfoka legalább 65% legyen.

6.2. Ventilátorok energiafogyasztása

A ventilátor munkapontjának a maximális hatásfoknál kell lennie. A követelménynek megfelelő megoldást ad az MSZ EN 13779 szabvány előírásainak alkalmazása is.

6.3. Nyomásveszteségek

A ventilátor energiafogyasztásának csökkentése érdekében a légtechnikai elemek nyomásveszteségét korlátozni kell. A légtechnikai elemek nyomásvesztesége akkor megfelelő, ha nem nagyobb, mint a 3. táblázatban megadott érték. Megfelelő megoldás az MSZ EN 13779 szabvány „normál” előírásának teljesítése is. A „normál” kategória előírásánál nagyobb nyomásveszteségű elem is beépíthető, de ebben az esetben más légtechnikai elem(ek) nyomásveszteségének csökkentésével kell kompenzálni az eltérést.

3. táblázat: Légtechnikai elemek megengedett nyomásvesztesége

	Légtechnikai elem	Nyomásveszteség, Pa
	Befúvó légcsatorna	300
	Elszívó légcsatorna	200
	Fűtő kalorifer	80
	Hűtő kalorifer	140
	Hővisszanyerő, H3*	150
	Hővisszanyerő, H2-H1*	300
	Nedvesítő	100
	Mosókamra	200
	Szűrő F5-F7**	150
	Szűrő F8-F9**	250
	HEPA szűrő	500
	Gáz szűrő	150
	Hangcsillapító	50
	Levegő bemenet, kimenet	50

	*H1-H3 osztály az MSZ EN 13053:2006 szabvány alapján
	**Szűrőcsere előtti nyomásesés

6.4. Légcsatornák légtömörsége

A légcsatornák megengedett maximális levegő veszteségének ajánlott értékei a 4. táblázatból olvashatók ki, de megfelelő műszaki megoldás az MSZ EN 12237 szabvány előírásainak teljesítése is. A légtömörséget a szerelés után a szerelőcégnek kell tanúsítania.

4. táblázat: Légcsatornák megengedett maximális levegő vesztesége

1X01691N_6

Statikus nyomás[Pa]		100	200	300	400	500	600	700	800	900	1000	1200	1500	1800	2000
Levegő veszteség [l/s .m²] [m³/h.m²]	A osztály	0.54 1.94	0.84 3.04
	B osztály	0.18 0.65	0.28 1.01	0.37 1.32
	C osztály	0.06 0.22	0.09 0.34	0.12 0.44	0.15 0.53	0.17 0.61
	D osztály	0.02 0.07	0.03 0.11	0.04 0.15	0.05 0.18	0.06 0.20	0.06 0.23	0.07 0.25	0.08 0.28	0.08 0.30	0.09 0.32	0.01 0.36	0.12 0.42	0.13 0.47	0.14 0.50

6.5. Beszabályozás, próbaüzem, átadás

A légtechnikai rendszereket a beszabályozási terv alapján kell beszabályozni és a beszabályozást dokumentálni. A mérés után szúrópróbával a mérési pontok min. 10%-át ellenőrizni kell. Tartós próbaüzemet kell tartani, mely során a rendszerek megkövetelt működését, az üzemelési paraméterek teljesülését ellenőrizni és dokumentálni kell.

7. A hűtési rendszerre vonatkozó előírások

Szabad hűtést kell alkalmazni minden olyan esetben, amikor a külső hőmérséklet ezt lehetővé teszi. Amennyiben műszakilag lehetséges magas hőmérsékletű hűtés alkalmazása javasolt.

A hűtési rendszereket a beszabályozási terv alapján kötelező beszabályozni és a beszabályozást dokumentálni. A mérés után szúrópróbával a szelepek min. 10%-át ellenőrizni kell. Tartós próbaüzemet kell tartani, mely során a rendszerek megkövetelt működését, az üzemelési paraméterek teljesülését ellenőrizni és dokumentálni kell.

Olyan helyiségek esetén, amelyeknek a bevilágító felületei 45°-foknál alacsonyabb szögben vannak, vagy 45°-on vagy annál magasabb szögben vannak és az északi tájolástól legalább 30°-kal eltérnek, hűtési rendszert kiépíteni csak abban az esetben szabad, ha bevilágító felületeken a hűtési üzemideje alatt g_nyár<0,3 napsugárzás elleni hővédelem van biztosítva.

8. Épülettechnikai rendszerek értékelése

Épülettechnikai rendszernek, mint az energiafogyasztást befolyásoló termékek összességének a telepítésekor, cseréjekor vagy korszerűsítésekor a megváltoztatott résznek, az épület jelentős felújításával együtt járó telepítése, cseréje vagy korszerűsítése esetén a rendszer egészének általános energiahatékonyságát az energiafogyasztást befolyásoló termék energiacímkézéséről és termékismertetővel való ellátásáról szóló 210/2018. (XI. 20.) Korm. rendeletnek, valamint az energiacímkézés keretének meghatározásáról és a 2010/30/EU irányelv hatályon kívül helyezéséről szóló, 2017. július 4-i (EU) 2017/1369 európai parlamenti és tanácsi rendelet és más, a vonatkozó felhatalmazáson alapuló jogi aktusok rendelkezéseinek megfelelően értékelni kell. Az értékelés eredményét a beszállító vagy a kereskedő a termékre vonatkozó adatlappal és a termékre helyezett címkével, távértékesítés esetén az épülettechnikai rendszerre vonatkozó adatlap és a címke elektronikus változatának rendelkezésre bocsátásával dokumentálja és továbbítja az épület tulajdonosának, hogy azok az e fejezetben előírtaknak való megfelelés ellenőrzése során, valamint az épületek energetikai jellemzőinek tanúsításáról szóló 176/2008. (VI. 30.) Korm. rendeletben meghatározott energiahatékonysági tanúsítványok kiállítása céljából rendelkezésre álljanak és felhasználhatók legyenek.

9. Épületfelügyelet

9.1. Ha a műszaki feltételek lehetővé teszik, a nem lakáscélú épületekben a 290 kW-nál nagyobb effektív névleges teljesítményű fűtési rendszereket, kombináltan helyiségfűtési és szellőző rendszereket, légkondicionáló, valamint kombináltan légkondicionáló és szellőző rendszereket 2025. január 1-jéig fel kell szerelni épületautomatizálási és -szabályozási rendszerrel, amely alkalmas

9.1.1. az energiafelhasználás folyamatos ellenőrzésére, regisztrálására, korrekciójára, és elemzésére;

9.1.2. az épület energiahatékonyságának értékelésére, az épülettechnikai rendszerek hatékonyságcsökkenésének jelzésére, a kezelőszemélyzet tájékoztatására, az energiahatékonyság javításának lehetőségeire;

9.1.3. összekapcsolt épülettechnikai rendszerek esetében a kommunikációra, és épülettechnikai rendszerekkel való átjárhatóságra, a különböző típusú jogvédett technológiáktól, berendezésektől és gyártóktól függetlenül.

9.2. Abban a lakóépületben, amelyben a 9.1. alpont szerinti teljesítményű fűtési rendszer, kombináltan helyiségfűtési és szellőző rendszer, légkondicionáló rendszer, valamint kombináltan légkondicionáló és szellőző rendszer működik, a rendszer soron következő jelentős felújítása alkalmával olyan épületautomatizálási és -szabályozási rendszert kell létesíteni, amely

9.2.1. biztosítja a folyamatos épületfelügyeletet, méri az épület rendszerhatékonyságát, jelzi a kezelő személyzetnek a rendszer jelentős hatékonyság csökkenését és a karbantartásigényt, valamint

9.2.2. ellenőrzi és optimalizálja az energiatermelést, -tárolást, -elosztást és -felhasználást.

2. melléklet a 7/2006. (V. 24.) TNM rendelethez³⁵

Számítási módszer

I. Számítási módszer leírása

A részletes és az egyszerűsített számítási módszerek egyes lépései felváltva, vegyesen is alkalmazhatók.

1. Az épület rendeltetésének, alapadatainak, és az ehhez tartozó követelményeknek a meghatározása.

2. Geometriai adatok meghatározása, beleértve a vonalmenti hőveszteség alapján számítandó szerkezetek (talajon fekvő padló, pincefal) kerületét és a részletes eljárás választása esetén a csatlakozási élhosszakat is.

2.1. Az épület felület/térfogatarány számítása. Épület felület (A), fűtött tereket határoló valamennyi szerkezet felülete: beleértve a teljes talajjal, szomszédos épülettel, energetikailag nem védett fűtetlen helyiségekkel érintkező felületeket; a belméretek alapján számolva. A felületbe (A) nem számítható be az azonos épületen belül külön fűtött rendeltetési egységek közötti szerkezetek, vagy az önálló rendeltetési egységen belüli felületek. Térfogat (V) fűtött épülettérfogat, légtömör szerkezetekkel határolt hányada belméretek szerint számolva. Az épülettérfogatba nem számolandó a tartózkodástól légtömör szerkezettekkel elzárt búvóterek térfogata; ilyen például a légtömör álpadló alatti vagy légtömör álmennyezet feletti tér.

3. A fajlagos hőveszteségtényező határértékének meghatározása a felület/térfogatarány függvényében.

3.1. A fajlagos hőveszteségtényező tervezett értékének megállapítása.

Ez a határértéknél semmiképpen sem lehet magasabb, de magas primer energiatartalmú energiahordozók és/vagy kevésbé energiatakarékos épülettechnikai rendszerek alkalmazása esetén a határértéknél alacsonyabbnak kell lennie.

3.2. A nyári túlmelegedés kockázatának ellenőrzése.

4. A fűtési rendszer

4.1. Nettó hőenergia-igény számítás

4.2. Veszteségek meghatározása

4.3. Villamos energiaigény meghatározása

4.4. Primerenergia-igény meghatározása

5. A melegvízellátás

5.1. Nettó hőenergia igény számítása

5.2. Veszteségek meghatározása

5.3. Villamos energiaigény meghatározása

5.4. Primerenergia-igény meghatározása

6. A légtechnikai rendszer

6.1. Hőmérleg számítás

6.2. Veszteségek meghatározása

6.3. Villamos energiaigény meghatározása

6.4. Primerenergia-igény meghatározása

7. A hűtés primer energiaigényének számítása

8. A világítás éves energia igényének meghatározása

9. Az épület saját rendszereiből származó nyereségáramok meghatározása

10. Az összesített energetikai jellemző számítása

II. Kiegészítés az egyes határoló szerkezetekre vonatkozó számításokhoz

1. A határoló szerkezetek kiválasztása során figyelembe kell venni, hogy a kedvezőtlen felület/térfogat arányú vagy tagoltabb épület esetében a határoló szerkezetek hőveszteségéhez még jelentős hőhídveszteség is hozzáadódik. Ehhez tájékoztató adatként használható az átlagos hőátbocsátási tényezőre vonatkozó diagram (1. melléklet II. fejezet 2. ábra) és összefüggés [1. melléklet (II. 2.)].

2. A határoló szerkezetek felületét a belméretek alapján, a nyílászárók felületét a névleges méretek alapján kell meghatározni.

3.1. A rétegtervi hőátbocsátási tényező (U) a szerkezet általános helyen vett metszetére számított vagy a termék egészére, a minősítési iratban megadott [W/(m²·K) mértékegységű] jellemző, amely tartalmazza nem homogén szerkezetek esetén a szerkezeten belül, jellemzően előforduló átlagos mennyiségben figyelembe vett pontszerű (rögzítési rendszerek, konzolok, csavarok, átkötővasak stb. által okozott) és vonalmenti (vázszerkezetek, hézagok, panelcsatlakozások stb. által okozott) hőhidak hatását is. (Megjegyzés: a szerkezetek csatlakozásánál – nyílásoknál, sarkoknál – keletkező hőhidak hatását nem számolva). A rétegterv hőátbocsátási tényezőjét befolyásoló tényezők számításba vételére megfelelő megoldás az MSZ EN ISO 6946 szabvány szerinti vagy azzal azonos eredményt adó számítás. A rétegtervben szereplő inhomogeneitásból származó hőhidak hatását:

a) részletes módszer alkalmazása esetén a kettő vagy háromdimenziós számításon alapuló értékekkel MSZ EN ISO 10211 szabvány szerint,

b) egyszerűsített módszer alkalmazása esetén MSZ EN ISO 6946 szabvány szerint

számítandóak.

3.2. Nyílászárók hőátbocsátási tényezőjénél (U) az üvegezés (vagy más átlátszó szerkezet) és a keretszerkezetének (vagy más a felületen megjelenő felületnek) együttes felületre vetített átlagát kell figyelembe venni, figyelembe véve a szerkezeten belüli hőhidak hatását (pl. az üvegezés és a keretszerkezet csatlakozását, a távtartókat). A hőátbocsátási tényező üvegezett szerkezetek esetében tartalmazhatja a társított szerkezetek (redőny stb.) hatását is, ekkor a társított szerkezet „nyitott” és „csukott” helyzetére vonatkozó hőátbocsátási tényezők számtani átlaga vehető figyelembe.

4. Ha az épület egyes határoló felületei vagy szerkezetei nem a külső környezettel, hanem attól eltérő t_x hőmérsékletű fűtetlen vagy fűtött terekkel érintkeznek (raktár, pince, szomszédos épület), akkor ezen felületek U hőátbocsátási tényezőit a következő:

0X11691Q_0

(II.1.)

arányban kell módosítani, ahol t_x és t_e a fűtési idényre vonatkozó átlagértékek.

a) Részletes módszer alkalmazása esetén, a szomszédos terek hőmérséklete szabvány alapján határozható meg.

b) Egyszerűsített módszer alkalmazása esetén ez az arányszám pincefödémek esetében 0,5, padlásfödémek esetében 0,9 értékkel vehető figyelembe.

5. Az épületnek azokra a határoló szerkezeteire, amelyek hőveszteségét nem egydimenziós hőáramok feltételezésével kell számítani (pl. talajjal érintkező határolás, lábazat) a veszteségáramokat

a) részletes módszer alkalmazása esetén az MSZ EN ISO 13370 szabvány előírásai szerinti számítással,

b) egyszerűsített számítási módszer alkalmazása esetén a 3. mellékletben közölt vonalmenti hőátbocsátási tényezők alkalmazásával

kell meghatározni.

6. A felületi, szerkezeti csatlakozásoknál keletkező hőhídveszteségeket

a) részletes módszer alkalmazása esetén az MSZ EN ISO 10211 szabvány szerinti vagy azzal azonos eredményt adó számítás alapján,

b) egyszerűsített módszer alkalmazása esetén a következő összefüggés szerint:

(II.3.b)

kell figyelembe venni. A korrekciós tényező nem használható a gyártási, kivitelezési, tervezési hibák figyelembevételére és az ezek miatt időben bekövetkezett hőhidasság figyelembevételére (pl. hőszigetelt panelos rendszerek gyártási hibái).

A χ korrekciós tényező értékeit a szerkezet típusa és a határolás tagoltsága függvényében az II.1. táblázat tartalmazza.

II.1. táblázat. A hőhidak hatását kifejező korrekciós tényező

Határoló szerkezetek			A hőhidak hatását kifejező korrekciós tényező χ
Külső falak¹⁾	külső oldali, vagy szerkezeten belüli	gyengén hőhidas	0,15
	megszakítatlan hőszigeteléssel	közepesen hőhidas	0,20
		erősen hőhidas	0,30
	egyéb külső falak	gyengén hőhidas	0,25
		közepesen hőhidas	0,30
		erősen hőhidas	0,40
Lapostetők²⁾		gyengén hőhidas	0,10
		közepesen hőhidas	0,15
		erősen hőhidas	0,20
Beépített tetőteret határoló szerkezetek³⁾		gyengén hőhidas	0,10
		közepesen hőhidas	0,15
		erősen hőhidas	0,20
Padlásfödémek⁴⁾			0,10
Árkádfödémek⁴⁾			0,10
Pincefödémek⁴⁾	szerkezeten belüli hőszigeteléssel		0,20
	alsó oldali hőszigeteléssel		0,10
Fűtött és fűtetlen terek közötti falak, fűtött pincetereket határoló, külső oldalon hőszigetelt falak			0,05
¹⁾ Besorolás a pozitív falsarkok, a falazatokba beépített acél vagy vasbeton pillérek, a homlokzatsíkból kinyúló falak, a nyílászáró-kerületek, a csatlakozó födémek és belső falak, erkélyek, lodzsák, függőfolyosók hosszának fajlagos mennyisége alapján (a külső falak felületéhez viszonyítva).
²⁾ Besorolás az attikafalak, a mellvédfalak, a fal-, felülvilágító- és felépítmény-szegélyek hosszának fajlagos mennyisége alapján a (tető felületéhez viszonyítva, a tetőfödém kerülete a külső falaknál figyelembe véve).
³⁾ Besorolás a tetőélek és élszaruk, a felépítményszegélyek, a nyílászáró-kerületek hosszának, valamint a térd- és oromfalak és a tető csatlakozási hosszának fajlagos mennyisége alapján (a födém kerülete a külső falaknál figyelembe véve).
⁴⁾ A födém kerülete a külső falaknál figyelembe véve.
A besoroláshoz szükséges tájékoztató adatokat a II.2. táblázat tartalmazza.

II.2. táblázat: Tájékoztató adatok a χ korrekciós tényező kiválasztásához

	A hőhidak hosszának fajlagos mennyisége (fm/m²)
Határoló szerkezetek	Határoló szerkezet besorolása
	gyengén hőhidas	közepesen hőhidas	erősen hőhidas
Külső falak	< 0,8	0,8 - 1,0	> 1,0
Lapostetők	< 0,2	0,2 - 0,3	> 0,3
Beépített tetőtereket határoló szerkezetek	< 0,4	0,4 - 0,5	> 0,5

III. Az épület határolásának egészére vonatkozó számítások

1. Benapozás

a) részletes számítási módszer alkalmazása esetén a transzparens szerkezetek benapozásának ellenőrzését homlokzatonként a november 15. – március 15. közötti időszakra, illetve november és június hónapokra kell elvégezni,

b) egyszerűsített számítási módszer alkalmazása esetén a benapozás ellenőrzése elhagyható.

2. Fajlagos hőtároló tömeg (m)

a) Részletes számítási módszer alkalmazása esetén az MSZ EN ISO 13790 szabvány szerinti számítás is alkalmazható.

Az épület hőtároló tömege az épület belső levegőjével közvetlen kapcsolatban lévő határoló szerkezetek hőtároló tömegének összege:

0X11691Q_4

(III.2.a)

Az összegzést minden szerkezet minden rétegére el kell végezni a legnagyobb figyelembe vehető vastagságig, mely a belső felülettől mérve 10 cm, vagy a belső felület és az első hőszigetelő réteg, vagy a belső felület és az épületszerkezet középvonalának távolsága, attól függően, hogy melyik a legkisebb érték.

b) Egyszerűsített számítási módszer alkalmazása esetén a hőtároló tömeg szerinti besorolás a födémek és a külső falak rétegterve alapján megítélhető.

Az épület nettó fűtött alapterületére vetített fajlagos hőtároló tömege alapján az épület:

- nehéz, ha	m ≥ 400 kg/m²;
- könnyű, ha	m < 400 kg/m².

3. Direkt sugárzási nyereség fűtési idényre vonatkoztatva (Q_sd)

a) Részletes számítási módszer esetén a következő összefüggéssel lehet meghatározni:

0X11691Q_6

(III.3.a)

A fűtési idényre vonatkozó sugárzási energiahozam értékek a 3. mellékletben előírt tervezési adatok. A hasznosítási tényező értéke:

- nehéz szerkezetű épületekre: 0,75

- könnyűszerkezetű épületekre: 0,50.

b) Egyszerűsített számítási módszer esetén elhanyagolható vagy az északi tájolásra vonatkozó sugárzási energiahozammal számítható.

4. Direkt sugárzási nyereség egyensúlyi hőmérséklet számításához (Q_sd)

a) Részletes számítási módszer esetén a következő összefüggéssel lehet meghatározni:

0X11691Q_7

(III.4.a)

A napsugárzás intenzitásának értékei a 3. mellékletben C I.2. november hónapra előírt tervezési adatok.

b) Egyszerűsített számítási módszer esetén az egyensúlyi hőmérsékletkülönbség számítása elhagyható.

5. Nyári sugárzási hőterhelés (Q_sdnyár)

a) Részletes számítási módszer alkalmazása esetén célszerű meghatározni ehhez a lépéshez kapcsolódóan, az esetleges társított (napvédő) szerkezet hatását is figyelembe véve.

0X11691Q_8

(III.5.a)

A napsugárzás intenzitásának értékei a 3. mellékletben a nyári idényre előírt tervezési adatok.

b) Egyszerűsített számítási módszer alkalmazása esetén a zavartalan benapozás feltételezésével az adott tájolásra vonatkozó intenzitás adattal számítható.

6. Indirekt sugárzási nyereség (Q_sid)

a) Részletes számítási módszer alkalmazása esetén az MSZ EN ISO 13790 szabvány szerint, vagy azonos eredményt adó módszerrel lehet meghatározni, ha az épületnek van csatlakozó üvegháza, energiagyűjtő fala.

b) Egyszerűsített számítási módszer alkalmazása esetén a számítás elhagyható.

7. A fajlagos hőveszteségtényező (q)

A fajlagos hőveszteségtényező a transzmissziós hőáramok és a fűtési idény átlagos feltételei mellett kialakuló (passzív) sugárzási hőnyereség hasznosított hányadának algebrai összege egységnyi belső - külső hőmérsékletkülönbségre és egységnyi fűtött térfogatra vetítve. Amennyiben a II.5.a) pont szerint részletes módszerrel kerülnek számításra a talajjal érintkező szerkezetek veszteség áramai, akkor a 7.a) és a 7.b) pont szerinti képletben szereplő Σlψ szorzatban a lábazat és a pincefal vonalmenti adatai helyébe az MSZ EN ISO 13370 szabvány módszertanában leírt tényezők lépnek.

a) Részletes számítási módszer szerint számolva:

(III.7.a)

Az összefüggés jobb oldalán a második szorzatösszegben a lábazatok, talajjal érintkező padlók, pincefalak vonalmenti veszteségei mellett a csatlakozási élek is szerepelnek.

b) Egyszerűsített módszerrel:

(III.7.b)

Az összefüggés jobb oldalán a második szorzatösszegben a lábazatok, talajjal érintkező padlók, pincefalak vonalmenti veszteségei szerepelnek, a hőhidak hatását és a külső hőmérséklettől eltérő túloldali hőmérsékletet a korrigált hőátbocsátási tényező fejezi ki.

IV. A fűtés éves nettó hőenergia igénye (Q_F)

1. Egyszerűsített számítási módszer alkalmazása esetén:

(IV.1.)

A légcsereszám, a belső hőterhelés fajlagos értéke és a szakaszosan (éjszakára, hétvégére) leszabályozott fűtési üzem hatását kifejező σ csökkentő tényező a 3. mellékletben megadott, az épület rendeltetésétől függő adat. A σ csökkentő tényező csökkentő hatást csak akkor lehet számításba venni, ha fűtésszabályozás automatikával programozható. Meglévő épülethatároló elemek tömítettségének a fűtés éves nettó hőenergia igényre gyakorolt hatását a légcsereszámban a 3. melléklet IV.2. táblázatában szereplő n_T hozzáadásával kell figyelembe venni. n_T légcsere hányad folyamatosan jelentkezik és hővisszanyerést nem lehet rajta alkalmazni.

2. Részletes számítási módszer alkalmazása esetén a következő összefüggéssel kell számítani az egyensúlyi hőmérsékletkülönbséget:

0X11691Q_12

(IV.2.)

3. Az egyensúlyi hőmérsékletkülönbség függvényében a 3. melléklet C I. pontja szerint meg kell határozni a fűtési idény hosszát és a fűtési hőfokhidat.

4. Részletes számítási módszer alkalmazása esetén az éves nettó fűtési energiaigényt a következő összefüggéssel lehet számítani:

0X11691Q_13

(IV.4.)

5. A nettó fűtési energiaigényt fedezheti

a) a fűtési rendszer,

b) a légtechnikai rendszerbe beépített hővisszanyerő,

c) a légtechnikai rendszerbe beépített léghevítő

különböző teljesítmény és üzemidő kombinációkban.

Ha a fűtési energiaigényt kizárólag a fűtési rendszer fedezi, akkor a fűtési rendszerrel fedezendő nettó energiaigényt a (IV.1.) összefüggéssel kell kiszámítani.

Ha a nettó fűtési energiaigény fedezéséhez a fűtési rendszeren kívül a légtechnikai rendszerbe beépített folyamatos működésű hővisszanyerő is hozzájárul (pl. lakóépület), akkor a fűtési rendszerrel fedezendő nettó energiaigény a következők szerint módosul:

(IV.5.1.)

Egyszerűsített módszer alkalmazása esetén az összefüggésben H = 72 és Z_F= 4,4

helyettesítési értékkel lehet számolni.

Ha a nettó fűtési energiaigény fedezéséhez a fűtési rendszeren kívül a légtechnikai rendszerbe beépített szakaszos működésű hővisszanyerő is hozzájárul (pl. középület), akkor a fűtési rendszerrel fedezendő nettó energiaigény a következők szerint módosul:

(IV.5.2.)

Egyszerűsített módszer alkalmazása esetén az összefüggésben H = 72 és Z_F= 4,4

helyettesítési értékkel lehet számolni.

Ha a légtechnikai rendszerben a levegő felmelegítésére léghevítőt (is) beépítenek, akkor a fűtési rendszerrel fedezendő nettó energiaigény a következők szerint módosul:

(IV.5.3.)

Egyszerűsített módszer alkalmazása esetén az összefüggésben H = 72 és Z_F= 4,4

helyettesítési érték alkalmazandó.

A nettó fűtési energiaigénynek a légtechnikai rendszerrel fedezett része a VIII.3. pont szerint számítandó.

Amennyiben a hővisszanyerés felületi hőcserélővel történik (tehát nem az elszívott levegőt forrásoldalként hasznosító hőszivattyúval), úgy az energiamérleg számításakor a deresedést megelőző megkerülő vezetékes üzemmód miatti hatásfok csökkenést figyelembe kell venni, amit alábbi összefüggéssel is lehet becsülni:

(IV.5.4.)

ahol η_ra a szellőző rendszerbe épített hővisszanyerő közölt hatásfoka, H_d a deresedés szempontjából kockázatot jelentő külső határhőmérséklet alatti, a belső hőmérsékletre vonatkoztatott hőfokhíd ezred része. Ennek értéke az épület használati menetrendjétől függ (a határhőmérséklet gyakorisága más teljes napi időszakra és más a nappali órákra). Amennyiben deresedés elleni védelemre előfűtést alkalmaznak, az arra szolgáló rendszer vagy berendezés primer energiaigényét figyelembe kell venni [elektromos előfűtés, talajhővel történő („passzív”) előfűtés szivattyújának, ventilátorának meghajtása stb.].

6. A fűtési rendszerrel biztosított nettó fűtési energiaigény fajlagos értékét a következő összefüggéssel kell kiszámítani:

0X11691Q_18

(IV.6.)

V. A nyári túlmelegedés kockázatának ellenőrzése

1. A belső és a külső hőmérséklet napi átlagos különbségét a következő összefüggéssel lehet kiszámítani:

0X11691Q_19

(V.1.)

A légcsereszámot a 3. mellékletben a nyári feltételekre megadott értékekkel kell figyelembe venni.

VI. A fűtés primer energia igénye (E_f)

1. A fűtés fajlagos primer energia igényét a következő összefüggéssel kell kiszámítani:

0X11691Q_20

(VI.1.a)

A fűtés fajlagos primer energiaigénye nem tartalmazza a légtechnikai rendszer esetleges hőigényét, utóbbi számítása a IV 5.3. összefüggéssel történhet.

A fűtés villamos segédenergia igényének meghatározásához a szabályozás, az elosztás, a tárolás és a hőtermelő (primer energiában kifejezett) villamos segédenergia igényét kell összegezni.

a) Részletes számítási módszer alkalmazása esetén minősítési iratokon alapuló teljesítménytényező (hatásfok) adatok alkalmazhatók, a veszteségek és a segédenergia igény (elosztó vezetékek hővesztesége, szivattyúk villamos energiafogyasztása) a szakma szabályai szerint számítandók.

b) Egyszerűsített módszer alkalmazása esetén tételes számítás helyett a VI.2. – VI.6. pontokban közölt tájékoztató adatok használhatók.

2. Központi fűtések hőtermelőinek teljesítménytényezői és segédenergia igényének meghatározása.

A teljesítménytényező meghatározásához azt az alapterületet kell figyelembe venni, amelynek fűtésére az adott berendezés szolgál. (Erre különösen olyan társasházaknál kell figyelni, ahol lakásonként vannak hőtermelők beépítve.)

A VI.1. táblázatban megadott értékek α_k=1 lefedési arány mellett készültek.

Távfűtés

Távfűtés esetén a teljesítménytényező: 1,01, a villamos segédenergia igény: 0.

A folyékony és gáznemű tüzelőanyagokkal üzemelő hőtermelők teljesítménytényezői és villamos segédenergia igénye

VI.1. táblázat. A fűtött téren kívül elhelyezett kazánok teljesítménytényezői, C_k és segédenergia igénye, q_k,v

	Teljesítménytényezők C_k [-]			Segédenergia q_k,v[kWh/m²/a]
Alapterület AN [m2]	Állandó hőmérsékletű kazán	Alacsony hőmérsékletű kazán	Kondenzációs kazán	Segédenergia q_k,v[kWh/m²/a]
100	1,38	1,14	1,05	0,79
150	1,33	1,13	1,05	0,66
200	1,30	1,12	1,04	0,58
300	1,27	1,12	1,04	0,48
500	1,23	1,11	1,03	0,38
750	1,21	1,10	1,03	0,31
1000	1,20	1,10	1,02	0,27
1500	1,18	1,09	1,02	0,23
2500	1,16	1,09	1,02	0,18
5000	1,14	1,08	1,01	0,13
10000	1,13	1,08	1,01	0,09

VI.2. táblázat: A fűtött téren belül elhelyezett kazánok teljesítménytényezői, C_k és segédenergia igénye, q_k,v

	Teljesítménytényezők C_k [-]			Segédenergia q_k,v[kWh/m²/a]
Alapterület AN [m2]	Állandó hőmérsékletű kazán	Alacsony hőmérsékletű kazán	Kondenzációs kazán
100	1,30	1,08	1,01	0,79
150	1,24			0,66
200	1,21			0,58
300	1,18			0,48
500	1,15			0,38
750				0,31
1000				0,27
1500				0,23
2500				0,18
5000				0,13
10000				0,09

Elektromos üzemű hőszivattyúk esetén a C_k teljesítménytényező a szezonális teljesítménytényező (SPF) reciproka: C_k = 1/SPF.

VI. 3. táblázat: Elektromos üzemű hőszivattyúk teljesítménytényezője, C_k

Hőforrás / Fűtőközeg	Fűtővíz hőmérséklete	Teljesítménytényező C_k [-]
Víz/Víz	55/45	0,23
Víz/Víz	35/28	0,19
Talajhő/Víz	55/45	0,27
Talajhő/Víz	35/28	0,23
Levegő/Víz	55/45	0,37
Levegő/Víz	35/28	0,30
Távozó levegő/Víz	55/45	0,30
Távozó levegő/Víz	35/28	0,24

VI.4. táblázat: Földgáz üzemű hőszivattyúk teljesítménytényezője, C_k

	Hőforrás / Fűtőközeg	Fűtővíz hőmérséklete	Teljesítménytényező C_k [-]
	Levegő/Víz	45/40	0,58

VI. 5. táblázat: Szilárd- és biomasszatüzelés teljesítménytényezője, C_k

				Szilárd- tüzelésű kazán	Fatüzelésű kazán	Pellet- tüzelésű kazán	Faelgázosító kazán
				1,85	1,75	1,49	1,2

VI.6. táblázat: Szilárd- és biomasszatüzelés segédenergia igénye, q_k,v

Alap- területig A_N[m²]	Szilárd- tüzelésű kazán (szabályozó nélkül)	Fatüzelésű kazán (szabályozóval)	Pellet-tüzelésű kazán (Ventilátorral/ elektromos gyújtással)
100	0	0,19	1,96
150	0	0,13	1,84
200	0	0,10	1,78
300	0	0,07	1,71
500	0	0,04	1,65

3. A hőelosztás veszteségei

VI.7. táblázat. A hőelosztás fajlagos veszteségei az alapterület és a rendszer méretezési hőfoklépcső függvényében, q_f,v (vízszintes elosztóvezetékek a fűtött téren kívül)

Alap- területig A_N [m²]	A hőelosztás veszteségei q_f,v [kWh/m²/a] Vízszintes elosztóvezetékek a fűtött téren kívül
Alap- területig A_N [m²]	90/70°C	70/55°C	55/45°C	35/28°C
100	13,8	10,3	7,8	4,0
150	10,3	7,7	5,8	2,9
200	8,5	6,3	4,8	2,3
300	6,8	5,0	3,7	1,8
500	5,4	3,9	2,9	1,3
> 500	4,6	3,4	2,5	1,1

A táblázattól eltérő hőfoklépcső esetén a közepes hőmérsékletkülönbségre viszonyított lineáris regresszióval kell meghatározni a hőelosztás veszteségét.

VI.8. táblázat: A hőelosztás fajlagos vesztesége az alapterület és a rendszer méretezési hőfoklépcső függvényében, q_f,v (vízszintes elosztóvezetékek a fűtött téren belül)

Alap- területig A_N [m²]	A hőelosztás veszteségei q_f,v [kWh/m²/a] Vízszintes elosztóvezetékek a fűtött téren belül
Alap- területig A_N [m²]	90/70°C	70/55°C	55/45°C	35/28°C
100	4,1	2,9	2,1	0,7
150	3,6	2,5	1,8	0,6
200	3,3	2,3	1,6	0,6
300	3,0	2,1	1,5	0,5
500	2,8	2,0	1,4	0,5
> 500	2,7	1,9	1,3	0,5

A táblázattól eltérő hőfoklépcső esetén a közepes hőmérsékletkülönbségre viszonyított lineáris regresszióval kell meghatározni a hőelosztás veszteségét.

A hőelosztás segédenergia igénye

Az elektromos segédenergia igényt az épület alapterülete, a rendszer méretezési hőfoklépcsői és további befolyásoló tényezők függvényében tartalmazza a táblázat. A vezetékrendszer alatt az elosztó vezetékek (vízszintes vezetékek), strangok (függőleges vezetékek) és bekötővezetékek értendők.

VI.9. táblázat: Fajlagos villamos segédenergia igény [kWh/m²/a]

20, 15, 10 és 7 K hőfoklépcső esetén, E_FSz

Alap- területig A_N [m²]	Fordulatszám szabályozású szivattyú				Állandó fordulatú szivattyú
	Szabad fűtőfelületek			Beágyazott fűtőfelületek	Szabad fűtőfelületek			Beágyazott fűtőfelületek
	20 K 90/70 °C	15 K 70/55 °C	10 K 55/45 °C	7 K	20 K 90/70 °C	15 K 70/55 °C	10 K 55/45 °C	7 K
100	1,69	1,85	1,98	3,52	2,02	2,22	2,38	4,22
150	1,12	1,24	1,35	2,40	1,42	1,56	1,71	3,03
200	0,86	0,95	1,06	1,88	1,11	1,24	1,38	2,44
300	0,61	0,68	0,78	1,39	0,81	0,91	1,04	1,85
500	0,42	0,48	0,57	1,01	0,57	0,65	0,78	1,38
750	0,33	0,38	0,47	0,83	0,45	0,52	0,64	1,14
1000	0,28	0,33	0,42	0,74	0,39	0,46	0,58	1,02
1500	0,23	0,28	0,37	0,65	0,33	0,39	0,51	0,90
2500	0,20	0,24	0,33	0,58	0,28	0,34	0,46	0,81
5000	0,17	0,22	0,30	0,53	0,24	0,30	0,42	0,74
10000	0,16	0,20	0,28	0,50	0,22	0,28	0,40	0,70

Az eltérő méretezési hőfoklépcső esetén a közelebb eső szomszédos táblázati értékkel kell számolni.

4. A teljesítmény és a hőigény illesztésének pontatlansága miatti veszteségek

VI.10. táblázat: A teljesítmény és a hőigény illesztésének pontatlansága miatti veszteségek,q_f,h

Rendszer	Szabályozás	q_f,h[kWh/m²/a]	Megjegyzések
Vízfűtés Kétcsöves radiátoros és beágyazott fűtések	Szabályozás nélkül	15,0
	Épület vagy rendeltetési egység egy központi szabályozóval (pl. szobatermosztáttal)	9,6
	Termosztatikus szelepek és más arányos szabályozók 2 K arányossági sávval	3,3
	1 K arányossági sávval	1,1
	Elektronikus szabályozó	0,7	Idő- és hőmérséklet szabályozás PI - vagy hasonló tulajdonsággal
	Elektronikus szabályozó optimalizálási funkcióval	0,4	Pl. ablaknyitás, jelenlét érzékelés funkciókkal kibővítve
Egycsöves fűtések	Épület vagy rendeltetési egység 1 központi szabályozóval (pl. szobatermosztáttal)	9,6	Pl. lakásonkénti vízszintes egycsöves rendszer
	Időjárásfüggő központi szabályozás helyiségenkénti szabályozás nélkül	5,5	Pl. panelépületek átfolyós vagy átkötő szakaszos rendszere
	Termosztatikus szelepekkel	3,3

Az elektromos segédenergia igény 0 kWh/m²/a értékkel számolható, ha a hőátadásnál nincs szükség ventilátorra.

5. A hőtárolás veszteségei és segédenergia igénye

VI.11. táblázat: Hőtárolás fajlagos energiaigénye, q_f,t és segédenergia igénye, E_FT

Alap- területig A_N[m²]	Fajlagos energiaigény q_f,t[kWh/m²/a]				Segéd- energia igény [kWh/m²/a]
	Elhelyezés a fűtött térben		Elhelyezés a fűtött téren kívül
	55/45°C	35/28°C	55/45°C	35/28°C
100	0,3	0,1	2,6	1,4	0,63
150	0,2		1,9	1,0	0,43
200	0,2		1,5	0,8	0,34
300	0,1	0,0	1,1	0,6	0,24
500			0,7	0,4	0,16
750			0,5	0,3	0,12
1000	0,0		0,4	0,2	0,10
1500			0,3	0,2	0,08
2500			0,2	0,1	0,07
5000			0,2	0,1	0,06
10000			0,2	0,1	0,05

Szilárdtüzelésű vagy biomassza tüzelésű rendszer tárolóinál a táblázatban szereplő fajlagos energiaigény értékeket 2,6 szorzótényezővel meg kell szorozni. A segédenergia igény értékei változtatás nélkül felhasználhatóak.

6. Egyedi fűtések

VI.12. táblázat: Egyéb berendezések teljesítménytényezője, C_k

	Hőforrás / Fűtőközeg	Teljesítménytényező C_k [-]
	Elektromos hősugárzó	1,0
	Elektromos hőtárolós kályha	1,0
	Cserépkályha	1,60
	Kandalló	1,80
	Egyedi fűtés kályhával	1,90
	Hőmérsékletszabályozó nélküli, vagy csak folyamatos hőmérsékletszabályozásra képes gázkonvektorok (A készülék nem képes a csökkentett gázterhelés állapotából a főégő kikapcsolt állapotába kapcsolni.)	1,40
	Kombinált hőmérsékletszabályozással ellátott, hagyományos gázkonvektor (A készülék képes a csökkentett gázterhelés állapotából a főégő kikapcsolt állapotába kapcsolni.)	1,32
	Kombinált hőmérséklet szabályozóval ellátott és szakaszos gáz-levegő arányszabályozást megvalósító nyílt égésterű, gravitációs kéménybe kötött gázkonvektorok, amelyek csökkentett terhelésen mért hatásfoka legalább 89%.	1,12
	Kombinált hőmérséklet szabályozóval ellátott és szakaszos gáz-levegő arányszabályozást megvalósító külsőfali gázkonvektorok, amelyek csökkentett terhelésen mért hatásfoka legalább 93%.	1,07

Elektromos üzemű hőtárolós kályháknál a ventilátor energiája a hőátadás fajlagos energiájába bele van számítva.

VI.13. táblázat: A hőleadás veszteségei, q_f,h

(a teljesítmény és a hőigény illesztésének pontatlansága miatti veszteség)

Rendszer		Szabályozás	q_f,h[kWh/m²/a]
Egyedi fűtések	Gázkonvektor	Szabályozó termosztáttal	5,5
	Gázkonvektor	Szabályozás nélkül
	Egyedi kályha	Szabályozás nélkül	15,0
	Kandalló	Szabályozás nélkül	10,0
Elektromos fűtések	Hősugárzó	Szabályozás nélkül	5,5
	Hősugárzó	Szabályozó termosztáttal	0,7
	Hőtárolós kályha	Szabályozó termosztáttal	4,4

VII. A melegvízellátás primer energia igénye (E_HMV)

1. A melegvízellátás primer energiaigényét a következő összefüggéssel kell számítani:

0X11691Q_34

(VII.1.a)

a) Részletes eljárás esetén minősítési iratokban megadott teljesítménytényező (hatásfok) adatok alkalmazhatók, a veszteségek és a segédenergiaigény (elosztó vezetékek hővesztesége, szivattyúk villamosenergia-fogyasztása stb.) a szakma szabályai szerint számítandók.

b) Egyszerűsített módszer alkalmazása esetén tételes számítás helyett a VII. fejezet 2–4. pontjaiban közölt tájékoztató adatok használhatók.

2. A melegvíztermelés teljesítménytényezői és fajlagos segédenergia igényei

VII.1. táblázat: Kazánüzemű HMV készítés teljesítménytényezője, C_K és

fajlagos segédenergia igénye, E_K

Alap- területig A_N[m²]	Teljesítménytényező					Segédenergia
	Állandó hőm. Kazán (olaj és gáz)	Alacsony hőm. kazán	Konden- zációs kazán	Kombi- kazán ÁF/KT^*	Kondenzációs kombikazán ÁF/KT^*	Kombi- kazán	Más kazánok
	C_K [-]					E_K [kWh/m²/a]
100	1,82	1,21	1,17	1,27/1,41	1,23/1,36	0,20	0,30
150	1,71	1,19	1,15	1,22/1,32	1,19/1,28	0,19	0,24
200	1,64	1,18	1,14	1,20/1,27	1,16/1,24	0,18	0,21
300	1,56	1,17	1,13	1,17/1,22	1,14/1,19	0,17	0,17
500	1,46	1,15	1,12	1,15/1,18	1,11/1,15	0,17	0,13
750	1,40	1,14	1,11				0,11
1000	1,36	1,14	1,10				0,10
1500	1,31	1,13	1,10				0,084
2500	1,26	1,12	1,09				0,069
5000	1,21	1,11	1,08				0,054
10000	1,17	1,10	1,08				0,044

A VII.1. táblázatban az ÁF jelölés a fűtőkazán integrált HMV készítéssel, hőcserélő átfolyós üzemmódban ha, V<2 l, a KT jelölés a fűtőkazán integrált HMV készítéssel, hőcserélő kis tárolóval ha, 2<V<10 l.

VII.2. táblázat. Elektromos üzemű HMV készítés teljesítménytényezője, C_K

0X11691Q_36

		Teljesítménytényező
		C_K [-]
Elektromos fűtőpatron		1,0
Átfolyós vízmelegítő, tároló		1,0
Hőszivattyú HMV készítésre	Távozó levegő	0,26
	Távozó levegő/Friss levegő hővisszanyerő η_r=0,6	0,29
	Távozó levegő/Friss levegő hővisszanyerő η_r=0,8	0,31
	Pince levegő	0,33

VII.3. táblázat: Egyéb HMV készítő rendszerek teljesítménytényezője, C_K és villamos

segédenergia igénye, E_K

Rendszer	Teljesítménytényező	Segédenergia
Rendszer	C_K [-]	E_K [kWh/m²/a]
Távfűtés	1,14	0,40
Gázüzemű bojler	1,22	0
Átfolyós gáz-vízmelegítő	1,30	0
Szilárdtüzelésű fürdőhenger	2,00	0

3. A melegvíz tárolás fajlagos vesztesége

VII.4. táblázat: A melegvíztárolás fajlagos vesztesége, q_HMV,_t (a tároló a fűtött légtéren belül)

Alap- terü- letig A_N[m²]	A tárolás hővesztesége a nettó melegvízkészítési hőigény százalékában
	A tároló a fűtött légtéren belül
	Indirekt fűtésű tároló	Csúcson kívüli árammal működő elektromos bojler	Nappali árammal működő elektromos bojler	Gázüzemű bojler
	%	%	%	%
100	24	20	13	78
150	17	16	10	66
200	14	14	8	58
300	10	12	7	51
500	7	8	6	43
> 500	5	6	5	35

VII.5. táblázat: A melegvíztárolás fajlagos vesztesége, q_HMV,_t (a tároló a fűtött légtéren kivül)

Alap- terü- letig A_N[m²]	A tárolás hővesztesége a nettó melegvízkészítési hőigény százalékában
	A tároló a fűtött légtéren kívül
	Indirekt fűtésű tároló	Csúcson kívüli árammal működő elektromos bojler	Nappali árammal működő elektromos bojler	Gázüzemű bojler
	%	%	%	%
100	28	24	16	97
150	21	20	12	80
200	16	16	10	69
300	12	14	8	61
500	9	10	6	53
750	6	8	5	49
1000	5	8	4	46
1500	4	7	4	40
2500	4	6	3	32
5000	3	5	2	26
10000	2	4	2	22

4. A melegvíz elosztás veszteségei

VII.6. táblázat: A melegvíz elosztó és cirkulációs vezeték fajlagos energiaigénye, Q_HMV,v

Alap- területig A_N[m²]	Az elosztás hővesztesége a nettó melegvíz készítési hőigény százalékában
	Cirkulációval		Cirkuláció nélkül
	Elosztás a fűtött téren kívül	Elosztás a fűtött téren belül	Elosztás a fűtött téren kívül	Elosztás a fűtött téren belül
	%	%	%	%
100	28	24	13	10
150	22	19
200	19	17
300	17	15
500	14	13
750	13	12
> 750	13	12

5. A cirkulációs vezeték fajlagos segédenergia igénye

VII.7. táblázat. A cirkulációs vezeték fajlagos segédenergia igénye, E_c

			Alapterületig A_N[m²]	Fajlagos segédenergia igény [kWh/m²/a]
			100	1,14
			150	0,82
			200	0,66
			300	0,49
			500	0,34
			750	0,27
			1000	0,22
			1500	0,18
			2500	0,14
			5000	0,11
			> 5000	0,10

VIII. A szellőzési rendszerek primer energia igénye (E_LT)

1. A légcserét és a levegő melegítését szolgáló szellőzési rendszerek fajlagos primer energia igénye a következő összefüggéssel számítható:

0X11691Q_42

(VIII.1.a)

Az összefüggés első tagja a rendszer hőigényét, második tagja a villamos energiaigényt fejezi ki.

Ha a légtechnikai és a fűtési rendszer energiaellátása azonos forrásról történik, akkor a fűtési rendszer energiahordozójának primer energiatartalma mérvadó, egyéb esetben a légtechnikai rendszerben használt energiahordozó a mértékadó.

A hőtermelők teljesítménytényezőjét és a primer energia átalakítási tényezőket a fűtésnél megadott módon kell felvenni.

Ha egy épületben több egymástól független légtechnikai rendszer van, akkor minden légtechnikai rendszer fajlagos primer energia igénye külön számítandó, és azokat a végén kell összegezni és az alapterülettel elosztani.

Egyszerűsített módszer alkalmazása esetén tételes számítás helyett a VIII. fejezet 2–5. pontjaiban közölt tájékoztató adatok és összefüggések használhatók.

2. A légtechnikai rendszerekbe épített ventilátorok villamos energiaigényét az alábbi összefüggéssel lehet meghatározni:

0X11691Q_43

(VIII.2.)

A ventilátor összhatásfoka magában foglalja a ventilátor, a hajtás és a motor veszteségeit. Értéke pontosabb adat hiányában az VIII.1. táblázat szerint vehető fel:

VIII.1. táblázat: Ventilátorok összhatásfoka, η_vent

	Ventilátor térfogatárama V_LT[m³/h]	Ventilátor összhatásfoka η_vent[–]
Nagy ventilátorok	10.000 ≤ V_LT	0,70
Közepes ventilátorok	1.000 ≤ V_LT< 10.000	0,55
Kis ventilátorok	V_LT< 1.000	0,40

Ha az épületben több ventilátor/légtechnikai rendszer üzemel, azok fogyasztását összegezni kell. Amennyiben a légtechnikai rendszerben levegő visszakeverés is van, annak mennyiségét is figyelembe kell venni a ventilátor térfogatáramának meghatározásakor.

3. A légtechnikai rendszer nettó éves hőenergia igénye (Q_LT,n)

(VIII.3.)

4. A légtechnikai rendszer bruttó éves energia igénye

A bruttó éves hőigény számításához a szabályozás (a teljesítmény és az igény illesztésének) pontatlanságát, valamint a fűtetlen terekben haladó légcsatornák hőveszteségét kell figyelembe venni.

A teljesítmény és az igény illesztésének pontatlansága miatti veszteség

A teljesítmény és az igény illesztésének pontatlansága miatti veszteség fajlagos értékét a VIII.2. táblázat tartalmazza.

VIII.2. táblázat: A teljesítmény és az igény illesztésének pontatlansága miatti veszteség

a nettó hőigény százalékában, f_LT,sz

Rendszer	Hőmérséklet szabályozás módja	f_LT,sz%	Megjegyzés
20 ˚C feletti befúvási hőmérséklet esetén	Helyiségenkénti szabályozás	5	Érvényes az egyes helyi (helyiségenkénti) és a központi kialakításokra, függetlenül a levegő melegítés módjától.
	Központi előszabályozással, helyiségenkénti szabályozás nélkül	10
	Központi és helyiségenkénti szabályozás nélkül	30
20 ˚C alatti befúvási hőmérséklet esetén		0	Pl.: hővisszanyerős rendszer utófűtő nélkül

Levegő elosztás hővesztesége Q_LT,v

Ha a szállított levegő hőmérséklete a környezeti hőmérsékletnél 15 K-nél magasabb, akkor a befúvó hálózat hővesztesége az alábbi összefüggésekkel számítható:

a) kör keresztmetszetű légcsatorna hővesztesége hosszegységre vonatkoztatva:

0X11691Q_47

(VIII.4.1.)

b) négyszög keresztmetszetű légcsatorna hővesztesége felületre vonatkoztatva:

0X11691Q_48

(VIII.4.2.)

VIII.3. táblázat: Kör keresztmetszetű légcsatornák egységnyi hosszra vonatkoztatott hőátbocsátási tényezője U_kör [W/mK] a csőátmérő, sebesség és hőszigetelés függvényében

Cső átmérő d [mm]	Szigetelés nélkül			20 mm hőszigetelés			50 mm hőszigetelés
	Áramlási sebesség w_lev [m/s]
	2	4	6	2	4	6	2	4	6
100	1,39	1,83	2,08	0,53	0,57	0,59	0,32	0,33	0,34
150	1,95	2,57	2,93	0,73	0,80	0,83	0,43	0,45	0,46
200	2,48	3,28	3,74	0,94	1,03	1,06	0,53	0,56	0,57
300	3,49	4,63	5,29	1,33	1,47	1,52	0,75	0,79	0,80
500	5,49	7,27	8,30	2,13	2,34	2,43	1,17	1,23	1,25
800	8,30	11,0	12,5	3,29	3,63	3,78	1,79	1,88	1,92
1000	10,1	13,4	15,3	4,05	4,48	4,66	2,20	2,32	2,37
1250	12,2	16,2	18,5	4,99	5,52	5,76	2,71	2,86	2,92
1600	15,2	20,1	23,0	6,29	6,97	7,28	3,42	3,61	3,69

VIII.4. táblázat: Négyszög keresztmetszetű légcsatornák belső felületre vonatkoztatott hőátbocsátási tényezője a sebesség és hőszigetelés függvényében, U_nsz [W/m²K]

Áramlási sebesség w_lev [m/s]	Szigetelés vastagsága [mm]
Áramlási sebesség w_lev [m/s]	0	10	20	30	40	50	60	80	100
1	2,60	1,60	1,16	0,91	0,75	0,64	0,55	0,44	0,36
2	3,69	1,95	1,33	1,01	0,82	0,68	0,69	0,46	0,38
3	4,40	2,12	1,41	1,05	0,84	0,70	0,60	0,47	0,39
4	4,90	2,23	1,45	1,08	0,86	0,72	0,61	0,48	0,39
5	5,29	2,30	1,48	1,10	0,87	0,72	0,62	0,48	0,39
6	5,60	2,36	1,51	1,11	0,88	0,73	0,62	0,48	0,39

A légcsatorna f_v veszteségtényezője fűtött téren kívül haladó légcsatorna esetén f_v = 1, fűtött térben haladó vezetékeknél f_v = 0,15 értékkel számítható.

5. A légtechnikai rendszer villamos segédenergia fogyasztása

Az E_LT,s villamos segédenergia igény számításához az átadás, elosztás és hőtermelés igényeit kell összegezni. Egy légtechnikai rendszer esetében jellemzően csak a hőtermelő és hővisszanyerő működtetéséhez szükséges segédenergia, esetleg a helyiségenkénti szabályozás, vagy a befúvószerkezethez tartozó ventilátor segédenergia igényét kell fedezni. A segédenergia igény alapvetően a rendszer kialakításnak és alkalmazott berendezésnek a függvénye, ezért azt a rendszer ismeretében kell meghatározni. A segédenergia igény E_LT.s mértékegysége kWh/a. Ha az épületben több rendszer van, akkor ezek fajlagos segédenergia igényét összegezni kell. E tételben vehető figyelembe az esetleges villamos árammal történő fagyvédelmi fűtés is.

A berendezések segédenergia igénye a következő összefüggéssel számítható:

0X11691Q_51

(VIII.5.)

IX. A gépi hűtés fajlagos éves primer energiafogyasztása

A gépi hűtés fajlagos éves primer energiafogyasztása a bruttó energiafogyasztásból kell kiszámítani:

0X11691Q_52

(IX.1.)

A beépítendő teljesítményre és az üzemidőre nem adható általánosan használható összefüggés, mert a követelmények az épület egészére vonatkoznak, a hűtési hőterhelés számítása viszont csak helyiségenként vagy zónánként végezhető.

A mesterséges hűtés átlagos teljesítményét és évi üzemóráinak számát vagy a beépített teljesítményt és a csúcskihasználási óraszámot a tervező adja meg.

A nettó hűtési energiaigény előzetes becslésére a következő közelítés alkalmazható:

0X11691Q_53

(IX.2.)

ahol n_hű azoknak a napoknak a száma, amelyre teljesül a

0X11691Q_54

(IX.3.)

feltétel.

A hűtőgép villamos vagy hőenergia fogyasztását a hűtőgép gyári adataiban megadott EER szezonális teljesítménytényező alapján lehet meghatározni. Elektromos üzemű hőszivattyúk esetén a C_h hűtési teljesítménytényező a szezonális teljesítménytényező reciproka:

C_h = 1/EER.

A tervezéskor irányadó szezonális teljesítménytényező és hűtési teljesítménytényező értékek az IX.1. táblázatból olvashatók le:

IX.1. táblázat: szezonális teljesítménytényező, EER és hűtési teljesítménytényező értékek, C_h

Hűtőgép típusa	_EER	_Ch
Kompresszoros léghűtés (split)	2,5	0,40
Léghűtéses kompakt és osztott kivitelű (távkondenzátoros) folyadékhűtő	3,0	0,33
Vízhűtéses folyadékhűtők (scroll kompresszor)	4,3	0,23
Vízhűtéses folyadékhűtők (csavar kompresszor)	5,0	0,20
Vízhűtéses folyadékhűtők (turbó kompresszor)	7,0	0,14
Talajhő/víz elektromos hőszivattyú	5,0	0,20
Fölgáz üzemű hőszivattyú, a gázmotor hulladékhője hasznosítva van	1,7	0,58
Fölgáz üzemű hőszivattyú, a gázmotor hulladékhője hasznosítva van	1,4	0,71

X. A beépített világítás fajlagos éves primer energiafogyasztása

A beépített világítás fajlagos éves primer energiafogyasztása:

0X11691Q_56

(X.1.)

A beépített világítás fajlagos energia igényére vonatkozó tervezési adatokat a 3. melléklet tartalmazza.

XI. Az épület energetikai rendszereiből származó nyereségáramok

Az épület saját energetikai rendszereiből származó, az épületben fel nem használt és más fogyasztóknak átadott (fotovillamos vagy mechanikus áramfejlesztésből származó elektromos, vagy aktív szoláris rendszerből származó hő-) energia az épületben felhasznált primer energia összegéből levonható.

XII. Az összesített energetikai jellemző számítása

Az összesített energetikai jellemző az épülettechnikai és világítási rendszerek primer energiafogyasztása összegének egységnyi fűtött alapterületre vetített értéke.

3. melléklet a 7/2006. (V. 24.) TNM rendelethez³⁶

Jelölések, a számítás során használt fogalmak és tervezési adatok

I. Jelölések és mértékegységek

9K07378M_0

Sorszám	1.Jelölés	2.A mennyiség megnevezése	3.Mértékegység
1.	A	felület, a belméretek alapján számolva	m²
2.	A_N	(fűtőtt) hasznos alapterület	m²
3.	A_Ü	az üvegezés felülete, az üvegezés mérete alapján számolva	m²
4.	C_k	a hőtermelő teljesítménytényezője
5.	C_h	a hűtőgép teljesítménytényezője
6.	E_C	a cirkulációs szivattyú fajlagos éves energiaigénye	kWh/m²/a
7.	E_F	a fűtés fajlagos éves primer energiaigénye	kWh/m²/a
8.	E_fagy	a fagyvédelmi fűtés éves villamos energiaigénye	kWh/a
9.	E_FSz	a keringtetés fajlagos éves energiaigénye	kWh/m²/a
10.	E_FT	a tárolás éves segédenergia igénye	kWh/m²/a
11.	E_HMV	a melegvízellátás fajlagos éves primer energiaigénye	kWh/m²/a
12.	E_hű	a gépi hűtés fajlagos éves primer energia igénye	kWh/m²/a
13.	E_K	a melegvíztermelés éves segédenergia igénye	kWh/m²/a
14.	E_LT	a légtechnikai rendszer fajlagos éves primer energiaigénye	kWh/m²/a
15.	E_P	az összesített energetikai jellemző (éves)	kWh/m²/a
16.	E_VENT	a légtechnikai rendszerbe épített ventilátorok éves villamos energiaigénye	kWh/a
17.	E_LT,s	a légtechnikai rendszer éves villamos segédenergia igénye	kWh/a
18.	E_vil	a beépített világítás fajlagos éves primer energia igénye	kWh/m²/a
19.	E_vil,n	a beépített világítás fajlagos éves nettó villamos energia igénye	kWh/m²/a
20.	H	az éves fűtési hőfokhíd ezredrésze	khK/a
20a.	H_d	a deresedés szempontjából kritikus órákban az éves fűtési hőfokhíd ezredrésze	khK/a
21.	I_b	a napsugárzás intenzitása egyensúlyi hőmérséklet számításához	W/m²
22.	I_nyár	a napsugárzás intenzitása a nyári túlmelegedés kockázatának számításához	W/m²
23.	M	hőtároló tömeg	kg
24.	Q_F	éves nettó fűtési energiaigény, ami nulla vagy annál nagyobb érték lehet	kWh/a
25.	Q_hű	a gépi hűtés éves nettó energiaigénye	kWh/a
26.	Q_LT,n	a légtechnikai rendszer éves nettó hőigénye	kWh/a
27.	Q_LT,v	a levegő elosztás éves hővesztesége	kWh/a
28.	Q_sd	a direkt sugárzási hőnyereség vagy hőterhelés	W
29.	Q_sid	az indirekt sugárzási hőnyereség	W
30.	Q_TOT	a hagyományos fűtési idényre vonatkozó sugárzási energiahozam	W/m²
31.	U	hőátbocsátási tényező.	W/m²K
32.	U_m	az átlagos hőátbocsátási tényező	W/m²K
33.	U_R	csatlakozási hőhidak hatását is figyelembe vevő szorzóval korrigált („eredő”) hőátbocsátási tényező	W/m²K
34.	U_kör	körkeresztmetszetű légcsatorna hosszegységre vonatkozó hőátbocsátási tényezője	W/mK
35.	U_nsz	négyszög keresztmetszetű légcsatorna hőátbocsátási tényezője	W/m²K
36.	V	a fűtött térfogat, belméretek szerint számolva	m³
37.	V_LT	a levegő térfogatárama	m³/h
38.	Z_a,LT	a légtechnikai rendszer egész évi működési idejének ezredrésze	kh/a
39.	Z_LT	a légtechnikai rendszer működési idejének ezredrésze a fűtési idényben	kh/a
40.	Z_F	a fűtési idény hosszának ezredrésze	kh/a
41.	a és b	a négyszög keresztmetszetű légcsatorna belső élméretei	m
42.	d	rétegvastagság	m
43.	e	primer energia átalakítási tényező
44.	e_f	a fűtésre használt energiahordozó primer energia átalakítási tényezője
45.	e_HMV	a melegvízkészítésre használt energiahordozó primer energia átalakítási tényezője
46.	e_hű	a gépi hűtésre használt energiahordozó primer energia átalakítási tényezője
47.	e_LT	a légtechnikai rendszer hőforrása által használt energiahordozó primer energia átalakítási tényezője;
48.	e_v	a villamos energia primer energia átalakítási tényezője
49.	e_vil	a világításra használt energiahordozó primer energia átalakítási tényezője
50.	f_LT,sz	a teljesítmény és a hőigény illesztésének pontatlanságából származó veszteség
51.	f_v	a légcsatorna veszteségtényezője
52.	g	az üvegezés összesített sugárzásátbocsátó képessége
53.	g_nyár	az üvegezés és a „zárt” társított szerkezet együttesének összesített sugárzásátbocsátó képessége.
54.	l	csatlakozási élek hossza vagy kerület	m
55.	l_v	a légcsatorna hossza	m
56.	m	fajlagos hőtároló tömeg	kg/m²
57.	n	légcsereszám (átlagos)	1/h
57a.	nT	tömítetlenségből származó légcsere növekedés	1/h
58.	n_LT	légcsereszám a légtechnikai rendszer üzemidejében	1/h
59.	n_inf	légcsereszám a légtecnikai rendszer üzemszünete alatt	1/h
60.	n_hű	hűtési napok száma	1/a
61.	n_nyár	légcsereszám nyáron	1/h
62.	q	fajlagos hőveszteségtényező	W/m³K
63.	q_b	a belső hőterhelés fajlagos értéke	W/m²
64.	q_f	a fűtés fajlagos éves nettó hőenergia igénye	kWh/m²/a
65.	q_f,h	a teljesítmény és a hőigény illesztésének pontatlansága miatti fajlagos éves veszteségek	kWh/m²/a
66.	q_f,t	a hőtárolás fajlagos éves vesztesége	kWh/m²/a
67.	q_f,v	az elosztóvezeték fajlagos éves vesztesége	kWh/m²/a
68.	q_HMV	a melegvíz készítés nettó éves energiaigénye	kWh/m²/a
69.	q_HMV,v	a melegvíz elosztás fajlagos éves vesztesége	kWh/m²/a
70.	q_HMV,t	a melegvíz tárolás fajlagos éves vesztesége	kWh/m²/a
71.	q_k,v	éves segédenergia igény	kWh/m²/a
72.	q_m	fajlagos hőveszteségtényező megengedett legnagyobb értéke	W/m³K
73.	t	hőmérséklet	^oC
74.		a befújt levegő átlagos hőmérséklete a fűtési idényben	^oC
75.	t_e	a külső hőmérséklet	^oC
_76.		a külső hőmérséklet napi átlagértéke	^oC
77.	t_i	a belső hőmérséklet	^oC
78.	t_i,átl	a légcsatorna körüli átlagos környezeti hőmérséklet	^oC
79.	t_l,köz	a légcsatornában áramló levegő közepes hőmérséklete	^oC
80.	t_x	a szomszédos tér hőmérséklete	^oC
81.	w_lev	a levegő áramlási sebessége légcsatornában	m/s
82.	Δp_LT	a rendszer áramlási ellenállása	Pa
83.	Δt_b	egyensúlyi hőmérsékletkülönbség	K
84.	Δt_bnyár	a belső és külső hőmérséklet napi középértékeinek különbsége nyári feltételek között	K
85.	α_k	a hőtermelő által lefedett energiaarány (többféle forrásból táplált rendszer esetén)
86.	α_h	a hűtőgép által lefedett energiaarány (többféle forrásból táplált rendszer esetén)
87.	ε	hasznosítási tényező
88.	ηr	a szellőző rendszerbe épített hővisszanyerő működési hatásfoka
88a.	η_ra	a szellőző rendszerbe épített hővisszanyerő közölt hatásfoka
89.	η_vent	a ventilátor összhatásfoka
90.	ρ	sűrűség	kg/m³
91.	σ	a szakaszos üzemvitel hatását kifejező korrekciós tényező
92.	υ	a szabályozás hatását kifejező korrekciós tényező
93.	χ	csak a rendelet vonatkozásában a hőhidak hatását kifejező korrekciós tényező
94.	Ψ	vonalmenti hőátbocsátási tényező az élek vagy a kerület hosszegységére vonatkozóan	W/m⋅K

II. Állandó értékek

0,35	szellőzési hőveszteség számításánál: a levegő sűrűségének, fajhőjének és a mértékegység átváltásához szükséges tényezőknek a szorzata
72	hőfogyasztás számításánál: az órafokban kifejezett konvencionális (12 ^oC határhőmérséklethez, azaz 8 K egyensúlyi hőmérséklet-különbséghez tartozó) hőfokhíd értékének ezredrésze (a W/kW átszámítás miatt)
4,4	hőfogyasztás számításánál: a konvencionális (12 ^oC határhőmérséklethez, azaz 8 K egyensúlyi hőmérsékletkülönbséghez tartozó) fűtési idény órában mért hosszának ezredrésze (a W/kW átszámítás miatt)
4	külső hőmérséklet átlaga a fűtési idényben

III. Tervezési adatok

I. Éghajlati adatok

1. Az éves fűtési hőszükséglet számítása során a hőfokhidat és a fűtési idény hosszát az egyensúlyi hőmérsékletkülönbség függvényében az alábbi értékekkel kell figyelembe venni:

I.1. táblázat: Hőfokhíd és fűtési idény hossza 20 °C belső hőmérséklet esetén az egyensúlyi hőmérsékletkülönbség függvényében

Δt_b [K] egyensúlyi hőmérséklet-különbség	t_fh [°C] fűtési határhőmérséklet, napi középhőmérséklet	Z_F [h/a] idény hossz, t_fh-nál alacsonyabb átlaghőmérsékletű órák száma	H₂₀ [hK/a] hőfokhíd
39	-19	1	31
38	-18	2	61
37	-17	3	121
36	-16	5	178
35	-15	6	206
34	-14	6	206
33	-13	9	312
32	-12	16	543
31	-11	26	840
30	-10	35	1128
29	-9	52	1615
28	-8	84	2509
27	-7	136	3909
26	-6	173	4882
25	-5	231	6322
24	-4	317	8396
23	-3	416	10659
22	-2	551	13642
21	-1	706	16893
20	0	929	21357
19	1	1179	26100
18	2	1486	31629
17	3	1778	37504
16	4	2069	42996
15	5	2360	47820
14	6	2652	52389
13	7	2943	56757
12	8	3235	60184
11	9	3526	63799
10	10	3817	67142
9	11	4109	69978
8	12	4400	72000
7	13	4745	73317
6	14	5090	74880
5	15	5435	76404
4	16	5779	77632
3	17	6124	78669
2	18	6469	79360
1	19	6814	79720
0	20	7159	79720
-1	21	7503	79372
-2	22	7829	78720
-3	23	8135	77802
-4	24	8375	76842
-5	25	8546	75990
-6	26	8632	75471
-7	27	8680	75139
-8	28	8721	74810
-9	29	8733	74702
-10	30	8738	74647
-11	31	8740	74629

Az épület átlaghőmérsékletét az egyes helyiségek hőmérsékletének a helyiségtérfogattal súlyozott átlagaként kell meghatározni:

(I.1.a)

Ezt nevezzük a helyiséghőmérséklet meghatározás szempontjából részletes eljárásnak.

Amennyiben az épületet nem helyiségenként feldolgozva a lakóépület, iroda és oktatási épületek esetén egyaránt +20 °C átlagos helyiséghőmérséklettel kell számolni. Ezt nevezzük a helyiséghőmérséklet meghatározás szempontjából egyszerűsített eljárásnak.

A fűtetlen terek hőmérsékletét a számítás készítésekor érvényes funkció szerint kell felvenni.

Az épülethez tartozó fűtési határhőmérséklet az átlagos belső hőmérséklet és az egyensúlyi hőmérsékletkülönbség különbsége:

(I.1.b)

A fűtési idény hossza (Z_F) az I.1. táblázatból olvasható ki, megegyezik a fűtési határhőmérséklet mint napi átlaghőmérséklethez tartozó, az adott értéknél kisebb hőmérsékletű órák számával.

A táblázatban 20 °C átlaghőmérsékletű épületre készült. Ettől eltérő belső hőmérséklet esetén a fűtési hőfokhíd értéke az alábbi összefüggéssel számítható:

(I.1.c)

Amennyiben a fűtési határhőmérséklet nem kerek érték, akkor a táblázat szomszédos értékeinek felhasználásával interpolálni kell.

Az épületszerkezetek téli hőtechnikai méretezéséhez jogszabályban előírt vagy a tervezési programban meghatározott értékeket kell alkalmazni. Egyéb előírás hiányában a belső hőmérséklet és relatív légnedvesség értékeket az MSZ 24140 számú szabvány M1.11. táblázata alapján lehet felvenni.

2. A napsugárzásra vonatkozó tervezési adatok

I.3. táblázat: A napsugárzásra vonatkozó tervezési adatok

A számítás célja	Tájolás
A számítás célja	É	D	K - N
Sugárzási energiahozam a fűtési idényre fajlagos hőveszteségtényező számításához Q_TOT [kWh/m²/a]	100	400	200
Átlagintenzitás egyensúlyi hőmérsékletkülönbség számításához I_b [W/m²]	27	96	50
Átlagintenzitás nyári túlmelegedés kockázatának számításához I_nyár [W/m²]	85	150	150

Az ÉK-ÉNY szektorban az északi tájolás adatai mérvadók.

3. A külső hőmérséklet gyakorisági adatai a nyári félévre

A külső napi középhőmérsékletek eloszlása a nyári félévben: n_hű azon napoknak a száma, amelyek napi középhőmérséklete az adott értéknél magasabb.

I.4. táblázat:A nyári félévben a középhőmérsékletek eloszlása

		t_e,közepes^ºC	16	17	18	19	20	21	22	23	24	25	26	27
		n_hű	110	95	80	66	52	38	25	15	8	5	3	1

II. Légcsereszám tervezési adatok a nyári túlmelegedés kockázatának megítéléséhez

II.1. táblázat: Légcsereszám tervezési adatok a nyári túlmelegedés kockázatának megítéléséhez természetes szellőztetés esetén

9K07378M_8

A légcsereszám tervezési értékei nyáron, természetes szellőztetéssel		Nyitható nyílások
		egy homlokzaton	több homlokzaton
Éjszakai szellőztetés	nem lehetséges	3	6
Éjszakai szellőztetés	lehetséges	5	9

Éjszakai szellőztetés esetében a nagyobb érték az alacsonyabb hőmérsékletű külső levegő kedvező előhűtő hatását fejezi ki.

III. Vonalmenti hőátbocsátási tényező tájékoztató adatok talajjal érintkező szerkezetek hőveszteségének számításához.

III.1. táblázat: A talajon fekvő padlók vonalmenti hőátbocsátási tényezői a kerület hosszegységére vonatkoztatva

9K07378M_9

A padlószint és a talajszint közötti magasság-	A padlószerkezet hővezetési ellenállása a kerület mentén legalább 1,5 m szélességű sávban¹⁾
különbség z (m)	Szigete- letlen	0,20- -0,35	0,40- -0,55	0,60- -0,75	0,80- -1,00	1,05- -1,50	1,55- -2,00	2,05- -3,00	3,05- 4,00	4,05- 5,00	5,05- 6,00	6,05- 7,00
-6,00	0	0	0	0	0	0	0	0	0	0	0	0
-6,00...-4,05	0,20	0,20	0,15	0,15	0,15	0,15	0,15	0,15	0	0	0	0
-4,00...-2,55	0,40	0,40	0,35	0,35	0,35	0,35	0,30	0,30	0,10	0,10	0	0
-2,50...-1,85	0,60	0,55	0,55	0,50	0,50	0,50	0,45	0,40	0,20	0,15	0,10	0
-1,80...-1,25	0,80	0,70	0,70	0,65	0,60	0,60	0,55	0,45	0,30	0,22	0,177	0,13
-1,20...-0,75	1,00	0,90	0,85	0,80	0,75	0,70	0,65	0,55	0,40	0,31	0,25	0,21
-0,70...-0,45	1,20	1,05	1,00	0,95	0,90	0,80	0,75	0,65	0,50	0,40	0,33	0,29
-0,40...-0,25	1,40	1,20	1,10	1,05	1,00	0,90	0,80	0,70	0,60	0,49	0,41	0,37
-0,20...+0,20	1,75	1,45	1,35	1,25	1,15	1,05	0,95	0,85	0,70	0,58	0,50	0,45
0,25....0,40	2,10	1,70	1,55	1,45	1,30	1,20	1,05	0,95	0,75	0,62	0,53	0,48
0,45....1,00	2,35	1,90	1,70	1,55	1,45	1,30	1,15	1,00	0,80	0,66	0,56	0,51
1,05....1,50	2,55	2,05	1,85	1,70	1,55	1,40	1,25	1,10	0,95	0,70	0,60	0,55

¹⁾A szigetelt sáv függőleges is lehet: a szigetelés a pincefalon vagy a lábazaton is elhelyezhető (a magasságkülönbség előjelének megfelelően). A vízszintes és függőleges helyzetű szigetelt sávok összegezett kiterített szélességének minimális szélessége 1,5m.

III.2. táblázat: A pincefalak vonalmenti hőátbocsátási tényezői a kerület hosszegységére vonatkoztatva

A talajjal érintkező falszakasz magassága [m]	A falszerkezet hőátbocsátási tényezője
A talajjal érintkező falszakasz magassága [m]	0,30… 0,39	0,40… 0,49	0,50... 0,64	0,65… 0,79	0,80… 0,99	1,00… 1,19	1,20… 1,49	1,50… 1,79	1,80… 2,20
…- 6,00	1,20	1,40	1,65	1,85	2,05	2,25	2,45	2,65	2,80
- 6,00…- 5,05	1,10	1,30	1,50	1,70	1,90	2,05	2,25	2,45	2,65
- 5,00…- 4,05	0,95	1,15	1,35	1,50	1,65	1,90	2,05	2,25	2,45
- 4,05…- 3,05	0,85	1,00	1,15	1,30	1,45	1,65	1,85	2,00	2,20
- 3,00…- 2,05	0,70	0,85	1,00	1,15	1,30	1,45	1,65	1,80	2,00
- 2,00…- 1,55	0,55	0,70	0,85	1,00	1,15	1,30	1,45	1,65	1,80
-1,50…- 1,05	0,45	0,60	0,70	0,85	1,00	1,10	1,25	1,40	1,55
- 1,00…- 0,75	0,35	0,45	0,55	0,65	0,75	0,90	1,00	1,15	1,30
- 0,70…- 0,45	0,30	0,35	0,40	0,50	0,60	0,65	0,80	0,90	1,05
- 0,40…- 0,25	0,15	0,20	0,30	0,35	0,40	0,50	0,55	0,65	0,74
- 0,40…	0,10	0,10	0,15	0,20	0,25	0,30	0,35	0,45	0,45

IV. Épületekre vonatkozó tervezési adatok

IV.1. táblázat: Tervezési adatok

Az épület rendeltetése	Légcsere- szám fűtési idényben n [1/h]			Használati melegvíz nettó hőenergia Igénye q_HMV [kWh/m²/a ]	Világítás energia igénye q_vil [kWh/m²/a]	Világítási energia Igény korrekciós szorzó υ⁴⁾	Szakaszos üzem korrekciós szorzó σ⁵⁾	Belső hő- nyereség átlagos értéke q_b¹¹⁾[W/m²]
Az épület rendeltetése	¹⁾	²⁾	³⁾		Világítás energia igénye q_vil [kWh/m²/a]	Világítási energia Igény korrekciós szorzó υ⁴⁾	Szakaszos üzem korrekciós szorzó σ⁵⁾	Belső hő- nyereség átlagos értéke q_b¹¹⁾[W/m²]
Lakóépületek ⁶⁾	0,5			30¹⁰⁾	(4) ⁹⁾	-	0,9	5
Irodaépületek ⁷⁾	2	0,3	0,8	9	11	0,7	0,8	7
Oktatási épületek⁸⁾	2,5	0,3	0,9	7	6	0,6	0,8	9

¹⁾Légcsereszám a használati időben

²⁾Légcsereszám használati időn kívül

³⁾Átlagos légcsereszám a használati idő figyelembevételével (ha nincs gépi szellőztetés).

Megjegyzés: az átlagos légcsereszámmal számítandó az éves nettó fűtési hőigény, a használati időre vonatkozó légcsereszámmal számítandók azok az adatok, amelyek a szellőzési rendszer üzemidejétől függenek.

⁴⁾A világítási energia igény csökkenthető, ha a rendszer jelenlét- vagy mozgásérzékelőkkel és a természetes világításhoz illeszkedő szabályozással van ellátva.

⁵⁾A szakaszos éjszakai - hétvégi leszabályozott teljesítményű fűtési üzem hatását kifejező korrekciós tényező

⁶⁾Folyamatos használat

⁷⁾Napi és heti szakaszosságú használat

⁸⁾ Napi és heti szakaszosságú használat két hónap nyári szünet feltételezésével

⁹⁾Lakóépületek esetében nem kell az összevont jellemzőben szerepeltetni.

¹⁰⁾ A lakóegységenként a lakóegység 80 m² hasznos alapterület feletti hányadát 15 kWh/m²a-el kell figyelembe venni.

¹¹⁾ A fűtési energia igény számításánál a belső hő nyereség hasznosult hányadát fajlagos hőtároló tömeg függvényében le kell csökkenteni.

A tervezési alapadatok szempontjából:

A lakóépületre vonatkozó adatok használhatók az egyéb szállásjellegű épület esetében is (pl. szanatórium, idősek otthona, diákszálló).

Az irodaépületre vonatkozó adatok középületek, irodaépületek, kisebb belső hőterhelésű szolgáltató építmények esetében használhatók. Kivételt képezhetnek a hőérzeti előírások alapján „A” kategóriába sorolt épületek, amelyek egyébként is jellemzően az összetett energetikai rendszerű kategóriába tartoznak.

Az oktatási épületre vonatkozó adatok a gyermekintézmények, alap- és középfokú iskolák esetében is alkalmazhatók. Tanműhelyekkel, laboratóriumokkal, sportlétesítményekkel ellátott oktatási épületek esetében az épület különböző rendeltetésű részekre is bontható.

IV.2. táblázat: tömítetlenségből származó légcsere növekedés

Nyílászáró légáteresztése	Nyílások elhelyezkedése	Szintek száma	Tömítetlenségből származó légcsere n_T [1/h]
Nyílászáró légáteresztése	Nyílások elhelyezkedése	Szintek száma	szélvédett	szélnek kitett 1)
Gyenge légzárású: vetemedett, rosszul illesztett; vagy falhézagnál hőszigeteltetlen, tömítetlen nyílászárók	Egy homlokzaton	1-2	0,20	0,35
		3-6		0,40
		7-15		0,60
	Több homlokzaton vagy szellőzőkürtő	1-2	0,40	0,65
		3-6		0,75
		7-15		1,00
Közepes légzárású: kettős jól illeszkedő, de tömítetlen, vagy egyszeres jól illeszkedő öntapadó tok-szárnytömítéssel ellátott; vagy falhézagban csak hőszigeteléssel tömített nyílászárók	Egy homlokzaton	1-2	0,05	0,10
		3-6		0,15
		7-15		0,25
	Több homlokzaton vagy szellőzőkürtő	1-2	0,10	0,20
		3-6		0,25
		7-15		0,40
Jó légzárású: körbemenő, gyárilag beépített, alakos- tok-szárnytömítéssel; oldalanként legalább egy ponton záródó; vagy minősítő iratban MSZ EN 12207 szerint 4-es légáteresztési osztályú; és minden esetben falhézagnál légzáróan is tömített nyílászárók	Egy homlokzaton	1-2	0,00	0,00
		3-6
		7-15
	Több homlokzaton vagy szellőzőkürtő	1-2
		3-6
		7-15

1) Szélnek kitett szabadon álló vagy az épített környezetből kiemelkedő magasabb épületek esetében alkalmazandó.

V. Energiahordozókra vonatkozó adatok

A primer energia átalakítási tényezőket az V.1. táblázat tartalmazza.

V.1. táblázat: Primer energia átalakítási tényezők

	A	B
1.	Energia	e
2.	elektromos áram	2,50
3.	csúcson kívüli elektromos áram	1,80
4.	földgáz	1,00
5.	tüzelőolaj	1,00
6.	szén	1,00
7.	megújuló: tűzifa, biomassza, biomasszából közvetve vagy közvetlenül előállított energia, a biogázok energiája, fapellet, agripellet	0,60
8.	megújuló: nap-, szél-, hullám energia, vízenergia, a geotermikus, hidrotermikus, légtermikus energia	0,00
9.	távhőellátás	a 6/A. § szerint közzétett érték

4. melléklet a 7/2006. (V. 24.) TNM rendelethez³⁷

Új épületek alternatív rendszereinek vizsgálata

I. Általános rendelkezések

1. A megvalósíthatósági elemzés célja az alternatív energiaellátás alkalmazásának előmozdítása mindazon esetekben, amikor annak műszaki, környezeti és gazdaságossági feltételei adottak.

2. A jelen melléklet értelmezése szerint az alternatív energiaellátás körébe a következő megoldások tartoznak:

– megújuló energiaforrásokat használó decentralizált rendszerek;

– kapcsolt hő- és villamosenergia-termelés;

– tömb- és távfűtés/hűtés;

– hőszivattyú.

II. A műszaki-környezeti feltételek vizsgálatának köre

1. A napsugárzás energiájának hasznosítását illetően a következő feltételeket kell megvizsgálni:

– az épületnek van-e energiagyűjtő elemek elhelyezésére alkalmas, elegendő területű, tájolású és dőlésszögű határoló felülete;

– e határoló felületek szerkezete, felületképzése energiagyűjtő elemek rögzítésére avagy azokkal való szerkezeti és funkcionális integrálására alkalmas-e;

– e határoló felületek benapozását a környező terepalakulatok, növényzet, épületek (beleértve a tervezett beépítést is) akadályozzák-e.

Amennyiben az előző szempontok alapján az energiagyűjtő elemek elhelyezése és benapozottsága lehetséges, illetve biztosított, akkor a következő kérdéseket kell megvizsgálni:

– ha a szoláris rendszer használati melegvízellátásra vagy fűtésre szolgál, annak kiegészítő hőellátása milyen energiahordozóval biztosítható, és a lefedési arányok (2. melléklet) alapján számított fajlagos primer energiaigény mekkora;

– ha a szoláris rendszer hűtési célra szolgál, akkor annak villamos segédenergia igénye mekkora;

– ha a szoláris rendszer elektromosenergia-ellátásra szolgál, akkor a termelt energia teljes egészében az épületben szigetüzemben hasznosítható-e;

– ha a szoláris rendszer elektromosenergia-ellátásra szolgál, és nem szigetüzemben működik, akkor a hálózatra való csatlakozás feltételei adottak-e.

2. A biomassza alapú alternatív energiaellátást illetően a következő feltételeket kell megvizsgálni:

– a tüzelőanyag szállítási távolsága mekkora;

– a szükséges teljesítményű hőtermelő berendezés beszerezhető-e, üzemeltetése milyen mértékben automatizált, illetve milyen személyi kiszolgálást igényel;

– az épületben vagy a telekhatáron belül a szükséges tüzelőanyag-tároló terület biztosítható-e.

A heti rendszerességű vagy annál gyakoribb személyi kiszolgálási igény az ilyen rendszer alkalmazásának kizárását megalapozó indokként elfogadható.

Amennyiben az előző szempontok alapján a biomassza alapú alternatív energiaellátás lehetséges, akkor számítandó a rendszer fajlagos primer energiaigénye.

3. A kapcsolt hő- és villamosenergia-termelést illetően a következő feltételeket kell megvizsgálni:

– a kapcsolt hő- és villamosenergia-termeléshez milyen energiahordozó áll rendelkezésre;

– a termelt hőenergia mekkora hányada hasznosítható az épületben, illetve szükség van-e kiegészítő hőtermelő berendezésre,

– a termelt villamosenergia mekkora hányada hasznosítható az épületben, illetve a hálózatra való csatlakozás feltételei adottak-e;

– a szükséges berendezések az épületben elhelyezhetők-e.

Amennyiben az előző szempontok alapján a kapcsolt hő- és villamosenergia-termelés lehetséges, akkor számítandó a rendszer fajlagos primer energiaigénye.

4. A tömb- és távfűtést/hűtést illetően a következő feltételeket kell megvizsgálni:

– milyen távolságban van a telekhatár közelében hálózat, annak és a forrásoldalnak a kapacitása a vizsgált épület ellátására elegendő-e;

– a hőhordozó paraméterei a tervezett fűtési (hűtési) rendszer szempontjából megfelelőek-e.

Amennyiben a távhőellátás lehetséges, akkor számítandó a rendszer fajlagos primer energiaigénye.

5. A hőszivattyús energiaellátást illetően a következőket kell megvizsgálni:

– milyen forrásoldal jöhet számításba fűtési üzemmódra, elérhető-e a méretezést megalapozó hiteles geológiai adat (adatok hiánya esetén biztonságos – kedvezőtlen helyzetet feltételező – becslés alkalmazható);

– szükség van-e kiegészítő hőtermelő berendezésre, és amennyiben igen, akkor milyenek a lefedési arányok;

– a kiegészítő hőellátás milyen energiahordozóval biztosítható, és a lefedési arányok (2. melléklet) alapján számított fajlagos primer energiaigény mekkora.

6. Valamennyi előbb felsorolt esetben az alternatív energiaellátást műszaki-környezeti szempontból célszerűnek kell minősíteni, ha a vizsgált alternatív energiaellátási megoldás(ok) alkalmazása esetén az épület fajlagos primer energiaigénye kisebb, mint az ugyanazon geometriájú és azonos határoló- és nyílászáró szerkezetekkel, valamint a 7. pont alatti épülettechnikai rendszerekkel kialakított épület fajlagos primer energiaigénye.

Az alternatív energiaellátás műszaki-környezeti szempontból célszerűtlennek minősíthető, ha az előző feltétel nem áll fenn, avagy az engedélyezési tervben szereplő megoldás esetén a fajlagos primer energiaigény kisebb, mint alternatív energiaellátás esetén.

7. A viszonyítási alapot a következők szerint meghatározott épület és épülettechnikai rendszer együttese képezi:

A fajlagos hőveszteségtényező értéke a vizsgált épület felület/térfogat viszonya függvényében az 1. mellékletben megadott követelményérték:

– az éghajlati adatok a 3. mellékletben megadottaknak felelnek meg,

– a légcsereszám az épület használati módjának (használók száma, tevékenysége, technológia stb.) alapján a szakma szabályai szerint számított szükséges érték,

– a belső hőterhelés az épület használati módjának (használók száma, tevékenysége, technológia stb.) alapján a vonatkozó szabványok, jogszabályok és a szakma szabályai szerint számított érték,

– a világítási energiaigény az épület használati módjának (használók száma, tevékenysége, technológia stb.) alapján a szakma szabályai szerint számított szükséges érték,

– a használati melegvízellátás nettó energiaigénye az épület használati módjának (használók száma, tevékenysége stb.) alapján a szakma szabályai szerint számított szükséges érték, és ezen igények kielégítésére az alábbiakban leírt épülettechnikai rendszer szolgál:

– a fűtési rendszer hőtermelőjének helye (fűtött téren belül vagy kívül) a tényleges állapottal megegyezően adottságként veendő,

– a feltételezett energiahordozó földgáz,

– a feltételezett hőtermelő alacsony hőmérsékletű kazán,

– a feltételezett szabályozás termosztatikus szelep 2K arányossági sávval,

– a fűtési rendszerben tároló nincs,

– a vezetékek nyomvonala a ténylegessel megegyező (az elosztó vezeték fűtött téren belül vagy kívül való vezetése),

– a vezetékek hőveszteségének számításakor a 70/55 °C hőfoklépcsőhöz tartozó vezeték veszteségét kell alapul venni,

– a szivattyú fordulatszám-szabályozású,

– a melegvízellátás hőtermelője földgáztüzelésű alacsony hőmérsékletű kazán,

– a vezetékek nyomvonala a ténylegessel megegyező,

– 500 m² hasznos alapterület felett cirkulációs rendszer van,

– a tároló helye adottság (fűtött téren belül vagy kívül),

– a tároló indirekt fűtésű,

– a gépi szellőzéssel befújt levegő hőmérséklete a helyiséghőmérséklettel egyező, a léghevítőt az alacsony hőmérsékletű, földgáztüzelésű kazánról táplálják,

– a légcsatorna hőszigetelése 20 mm vastag,

– a gépi hűtés energiaigényének számítását a 2. melléklet szerint kell elvégezni.

III. Gazdaságossági vizsgálat

1. Amennyiben a II.6. szerinti elemzés alapján az alternatív energiaellátás műszaki-környezeti szempontból célszerűnek minősül, akkor annak gazdaságossági célszerűségét a megtérülési idő alapján kell megítélni.

2. Megállapítandó az alternatív energiaellátás beruházási költsége. A költségbecslés során a vizsgált alternatív energiaellátási módozat valamennyi járulékos költségét (energiatároló, tüzelőtároló, hálózat, konverter, szabályozó, helyigény, épületszerkezet, mélyépítés, műtárgyak stb.), továbbá nem 100% lefedési arány esetén a kiegészítő rendszer költségeit is figyelembe kell venni.

3. Megállapítandó a tervezett létesítmény funkciójának megfelelő hagyományos épülettechnikai rendszerek vagy a tervezett épülettechnikai rendszerek beruházási költsége.

4. Számítandó a 2. és a 3. pontok szerinti beruházási költségek különbsége.

5. Számítandó az alternatív energiaellátás és a 3. pont szerinti épülettechnikai rendszer üzemeltetési költségeinek különbsége.

6. Az alternatív energiaellátás gazdaságossági szempontból célszerűnek minősítendő, ha a III.4. és III.5. pontok eredményeivel számított megtérülési idő tíz éven belül van.

7. A gazdaságossági szempontok mellett ajánlott az ellátás biztonságának szempontjait is mérlegelni.

IV. Mintalap a megvalósíthatósági elemzés eredményeinek dokumentálásához

Az épület azonosító adatai
A tervező azonosító adatai
Szoláris rendszerek műszaki-környezeti feltételei
1	Határoló felületek (m², tájolás, dőlés)
2	A határoló felületek energiagyűjtő elemek elhelyezésére alkalmasak	I	N
3	Benapozás akadálytalan	I	N
4	Ha 2. és 3. I, akkor
5	HMV és/vagy fűtési energiaigény lefedési aránya
6	Ha 5, kisebb, mint 100%, a kiegészítő ellátás energiahordozója
7	Primer energiaigény
8	szoláris hűtés villamos segédenergia igénye
9	Fotovoltaikus rendszer szigetüzemben	I	N
10	Fotovoltaikus rendszer hálózatra köthető	I	N
11	Villamosenergia-igény lefedési aránya
12	Villamos fogyasztók primer energiaigénye
13	Szoláris rendszer műszaki-környezeti szempontból alkalmazható	I	N

A biomassza alapú alternatív energiaellátás műszaki-környezeti feltételei
1	A tüzelőanyag szállítási távolsága
2	Hőtermelő beszerezhető	I	N
3	Tüzelőtárolás helyigénye biztosítható	I	N
4	Ha 2. és 3. I, akkor
5	Kiszolgálási igény gyakorisága
6	Primer energiaigény
7	Biomassza alapú alternatív energiaellátás műszaki-környezeti szempontból alkalmazható	I	N

A kapcsolt hő- és villamosenergia-termelés műszaki-környezeti feltételei
1	Rendelkezésre álló energiahordozó
2	Lefedési arány
3	Ha 2, kisebb, mint 100%, a kiegészítő ellátás energiahordozója
4	Villamosenergia épületen belül hasznosítható hányada
5	Hálózatra való csatlakozás feltételei adottak	I	N
6	Berendezések az épületen belül elhelyezhetők	I	N
7	Primer energiaigény
8	Kapcsolt energiatermelés műszaki-környezeti szempontból alkalmazható	I	N

A tömb- és távfűtés/hűtés műszaki-környezeti feltételei
1	Hálózat távolsága a telekhatártól
2	A forrásoldal és a hálózat kapacitása elegendő	I	N
3	A hőhordozó paraméterei megfelelőek	I	N
4	Primer energiaigény
5	Tömb- és távfűtés/hűtés műszaki-környezeti szempontból alkalmazható	I	N

A hőszivattyús energiaellátás műszaki-környezeti feltételei
1	Lehetséges forrásoldal fűtési üzemmódra
2	Geológiai adatok (hivatkozott dokumentáció azonosítója)
3	Lefedési arány
4	Ha 2, kisebb, mint 100%, a kiegészítő ellátás energiahordozója
5	Primer energiaigény
6	Hőszivattyús energiaellátás műszaki-környezeti szempontból alkalmazható	I	N

Primer energiaigények összehasonlítása (amennyiben van műszaki-környezeti szempontból alkalmazható alternatív energiaellátási változat)
1	Primer energiaigény alternatív energiaellátás esetén
2	Primer energiaigény a II.7. pontjának megfelelő vagy a tervezett épülettechnikai rendszerrel

Gazdaságossági vizsgálat (amennyiben az alternatív energiaellátás primer energiaigénye a kisebb)
1	Az alternatív energiaellátás beruházási költségei a főbb tételek megadásával összesen
2	A II.7. pontjának megfelelő vagy a tervezett épülettechnikai rendszer beruházási költségei
3	1. és 2. különbsége
4	Az alternatív energiaellátás és a 2. szerinti rendszer üzemeltetési költségeinek különbsége
5	Megtérülési idő
6	Alternatív energiaellátás gazdaságossági szempontból célszerű	I	N

5. melléklet a 7/2006. (IV. 24.) TNM rendelethez³⁸

Költségoptimalizált követelményszint

I. A határoló- és nyílászáró szerkezetek hőátbocsátási tényezőire vonatkozó követelmények

1. táblázat: A hőátbocsátási tényező követelményértékei

	Épülethatároló szerkezet	A hőátbocsátási tényező követelményértéke U W/m²K
1	Homlokzati fal	0,24
2	Lapostető	0,17
3	Fűtött tetőteret határoló szerkezetek	0,17
4	Padlás és búvótér alatti födém	0,17
5	Árkád és áthajtó feletti födém	0,17
6	Alsó zárófödém fűtetlen terek felett	0,26
7	Üvegezés	1
8	Különleges üvegezés*	1,2
9	Fa vagy PVC keretszerkezetű homlokzati üvegezett nyílászáró (>0,5m²)	1,15
10	Fém keretszerkezetű homlokzati üvegezett nyílászáró	1,4
11	Homlokzati üvegfal, függönyfal	1,4
12	Üvegtető	1,45
13	Tetőfelülvilágító, füstelvezető kupola	1,7
14	Tetősík ablak	1,25
15	Ipari és tűzgátló ajtó és kapu (fűtött tér határolására)	2
16	Homlokzati, vagy fűtött és fűtetlen terek közötti ajtó	1,45
17	Homlokzati, vagy fűtött és fűtetlen terek közötti kapu	1,8
18	Fűtött és fűtetlen terek közötti fal	0,26
19	Szomszédos fűtött épületek és épületrészek közötti fal	1,5
20	Lábazati fal, talajjal érintkező fal a terepszinttől 1 m mélységig (a terepszint alatti rész csak új épületeknél)	0,3
21	Új épületeknél a talajon fekvő padló a kerület mentén 1,5 m széles sávban (a lábazaton elhelyezett azonos ellenállású hőszigeteléssel helyettesíthető)	0,3
22	Hagyományos energiagyűjtő falak (pl. tömegfal, Trombe fal)	1

*Magas akusztikai vagy biztonsági követelményű üvegezés esetén érvényes követelményértékek.

II. A hőveszteség tényező követelményértékei:

A/V ≤ 0,3	q_m = 0,16	[W/m³K]
0,3 ≤ A/V ≤ 1,3	q_m = 0,079 + 0,27 (A/V)	[W/m³K]
A/V ≥ 1,3	q_m = 0,43	[W/m³K]

A fenti összefüggéssel megadott értékek a 1. ábrából is leolvashatók.

1 ábra. A fajlagos hőveszteség-tényező követelményértéke

III. Összesített energetikai jellemző követelményértékek

1. Az összesített energetikai jellemző számértéke az épület rendeltetésétől, valamint a felület/térfogat aránytól függ, értéke az alábbiakban közölt összefüggésekkel számítható, illetve az ábrákból leolvasható. Az épületek összesített energetikai jellemzőjének számértéke nem haladhatja meg az épület felület-térfogat aránya és rendeltetésszerű használati módja függvényében a számítási összefüggéssel és diagram formájában is megadott értéket.

2. lakó, és szállásjellegű épületek esetén

A/V ≤ 0,3	E_P = 110	[kWh/m²a]
0,3 ≤ A/V ≤ 1,3	E_P = 30 (A/V) + 101	[kWh/m²a]
A/V ≥ 1,3	E_P = 140	[kWh/m²a]

A fenti összefüggéssel megadott értékek az 1. ábrából is leolvashatók.

1. ábra: Lakó- és szállásjellegű épületek összesített energetikai jellemzőjének követelményértéke
(nem tartalmazza a világítási energia igényt)

3. irodaépületek esetén:

A/V ≤ 0,3	E_P = 132	[kWh/m²a]
0,3 ≤ A/V ≤ 1,3	E_P = 28 (A/V) + 123,6	[kWh/m²a]
A/V ≥ 1,3	E_P = 160	[kWh/m²a]

A fenti összefüggéssel megadott értékek az 1. ábrából is leolvashatók.

1. ábra. Irodaépületek összesített energetikai jellemzőjének követelményértéke
(a világítási energia igényt is beleértve)

4. oktatási épületek esetén:

A/V ≤ 0,3	E_P = 90	[kWh/m²a]
0,3 ≤ A/V ≤ 1,3	E_P = 60 (A/V) + 72	[kWh/m²a]
A/V ≥ 1,3	E_P = 150	[kWh/m²a]

A fenti összefüggéssel megadott értékek az 1. ábrából is leolvashatók.

1. ábra: Oktatási épületek összesített energetikai jellemzőjének
követelményértéke (világítási energia igényt is beleértve)

5. Egyéb funkciójú épületek

5.1. A III.1., III.2. és III.3. pontban meghatározott funkciótól eltérő rendeltetésű épületekre az összesített energetikai jellemző követelményértékét a következők szerint meghatározott épület és épülettechnikai rendszer alapján lehet meghatározni:

5.1.1. a fajlagos hőveszteség-tényező értéke a vizsgált épület felület/térfogat viszonya függvényében a II. pontban megadott követelményérték;

5.1.2. az éghajlati adatok a 3. mellékletben megadottaknak felelnek meg;

5.1.3. a fogyasztói igényeket és az ebből származó adatokat: légcsereszám, belső hőterhelés, világítás, a használati melegvíz-ellátás nettó energiaigénye az épület használati módjának (használók száma, tevékenysége, technológia stb.) alapján a vonatkozó jogszabályok, szabványok és a szakma szabályai szerint kell meghatározni; az épület szakaszos üzem korrekciós szorzójának értéke σ = 0,9.

5.2. Az ezen igények kielégítését fedező bruttó energiaigényt az alábbiakban leírt épülettechnikai rendszer adataival kell számítani:

5.2.1. a fűtési rendszer hőtermelőjének helye (fűtött téren belül vagy kívül) a tényleges állapottal megegyezően adottságként veendő figyelembe,

5.2.2. a feltételezett energiahordozó földgáz,

5.2.3. a feltételezett hőtermelő kondenzációs kazán,

5.2.4. a feltételezett szabályozás termosztatikus szelep 2K arányossági sávval,

5.2.5. a fűtési rendszerben tároló nincs,

5.2.6. a vezetékek nyomvonala a ténylegessel megegyező (az elosztó vezeték fűtött téren belül vagy kívül való vezetése),

5.2.7. a vezetékek hőveszteségének számításakor az 55/45 °C hőfoklépcsőhöz tartozó vezeték veszteségét kell alapul venni,

5.2.8. a szivattyú fordulatszám szabályozású, a fűtővíz hőfoklépcsője 10 K,

5.2.9. a melegvíz-ellátás hőtermelője földgáztüzelésű kondenzációs kazán,

5.2.10. a vezetékek nyomvonala a ténylegessel megegyező,

5.2.11. 500 m² hasznos alapterület felett cirkulációs rendszer van,

5.2.12. a tároló helye adottság (fűtött téren belül vagy kívül),

5.2.13. a tároló indirekt fűtésű,

5.2.14. amennyiben van gépi szellőzés a gépi szellőzéssel befújt levegő hőmérséklete a helyiséghőmérséklettel egyező, a léghevítőt az alacsony hőmérsékletű, földgáztüzelésű kazánról táplálják, a szellőzőrendszer 70 % hatásfokú hővisszanyerővel van felszerelve, a szellőzőrendszer légmennyisége, a vezetékek ellenállása és a működési ideje a ténylegessel megegyező,

5.2.15. a légcsatorna hőszigetelése 20 mm vastag, a nyomvonala a tényleges állapottal megegyezően adottságként veendő figyelembe.

5.3. A gépi hűtés energiaigényének számítását a 2. melléklet szerint kell elvégezni.

6. melléklet a 7/2006. (V. 24.) TNM rendelethez³⁹

A közel nulla energiaigényű épületek követelményszintje

I. A határoló- és nyílászáró szerkezetek hőátbocsátási tényezőire vonatkozó követelmények

A közel nulla energiaigényű épületeknek meg kell felelnie az 5. melléklet I. részében meghatározott követelményeknek. Meglévő épület önkéntes közel nulla energiaigényűvé minősítéséhez szükséges átalakítása során csak a felújítással érintett szerkezetre vonatkozik a követelmény.

II. A fajlagos hőveszteség tényező követelményértékei

1. A 2. és 3. pont kivételével a fajlagos hőveszteség tényező megengedett legnagyobb értéke az épület lehűlő felület (A) és fűtött terek levegő térfogat (V) arány függvényében a következő összefüggéssel számítandó:

A/V ≤ 0,3	q_m = 0,12	[W/m³K]
0,3 ≤ A/V ≤ 1,0	q_m = 0,05143 + 0,2296 (A/V)	[W/m³K]
A/V ≥ 1,0	q_m = 0,28	[W/m³K]

A fenti összefüggéssel megadott értékek a 1. ábrából is leolvashatók.

1. ábra: A fajlagos hőveszteség-tényező követelményértéke.

2. Az itt meghatározott előírásokat önmagukban nem kell alkalmazni az olyan mezőgazdasági, ipari és műhely épületre, amelyben nincs huzamos tartózkodás céljára szolgáló helyiség.

3. Abban az esetben, ha az épület a fajlagos hőtároló tömege szerint nehéznek minősül, elegendő az 5. melléklet II. részében szereplő követelmény teljesítése ahhoz, hogy az épület közel nulla energiaigényűnek minősüljön.

III. Összesített energetikai jellemző követelményértékek

1. Általános esetben összesített energetikai jellemző követelményértéke az 1. táblázat szerint határozható meg.

1. táblázat: Általános esetben összesített energetikai jellemző követelményértéke

Sorszám	1. Rendeltetés	2. E_P Összesített energetikai jellemző követelményértéke (kWh/m²a)
1.	Lakó- és szállás jellegű épületek (nem tartalmazza a világítási energiaigényt)	100
2.	Iroda és legfeljebb 1000 m² hasznos alapterületű helységet magukba foglaló kereskedelmi épületek (világítási energiaigényt is beleértve)¹⁾	90
3.	Oktatási épületek és előadótermet, kiállítótermet jellemzően magukba foglaló épületek (világítási energiaigényt is beleértve)	85

1) Az épület 1. melléklet V. részében meghatározottak szerint hűtött helyiségéinek a hűtéssel ellátott hasznos alapterület hányadában további 10 kWh/m²a-vel való megnövelése megengedett.

2. Egyéb rendeltetésű épületek

2.1. Az 1. pontban meghatározottól eltérő rendeltetésű épületekre, épületrészekre az összesített energetikai jellemző követelményértékét a következők szerint az épület és épülettechnikai referencia rendszer alapján lehet meghatározni:

2.1.1. a fajlagos hőveszteség-tényező értéke a vizsgált épület, épületrész lehűlő felület (A) és fűtött terek levegő térfogat (V) arány függvényében a II. részben megadott követelményérték (az ott meghatározott előírásokat az összesített energetikai jellemző követelményértékének kifejezéséhez alkalmazni kell olyan mezőgazdasági ipari és műhely épületre, amelyben nincs huzamos tartózkodás céljára szolgáló helyiség, továbbá a fajlagos hőtároló tömege szerint nehéznek minősülő épületeknél is);

2.1.2. az éghajlati adatok a 3. mellékletben megadottaknak felelnek meg;

2.1.3. a fogyasztói igényeket és az ebből származó adatokat – légcsereszám, belső hőterhelés, világítás, a használati melegvíz-ellátás nettó energiaigénye – az épület használati módjának (használók száma, tevékenysége, technológia stb.) alapján a vonatkozó jogszabályok, szabványok, vagy ezek hiányában a tervezési programban meghatározottak szerint kell meghatározni; az épület szakaszos üzem korrekciós szorzójának értéke σ = 0,9.

2.2. Az ezen igények kielégítését fedező bruttó energiaigényt az alábbiakban leírt épülettechnikai rendszer adataival kell számítani:

2.2.1. a fűtési rendszer hőtermelőjének helye (fűtött téren belül vagy kívül) a tényleges állapottal megegyezően adottságként veendő figyelembe,

2.2.2. a feltételezett energiahordozó földgáz,

2.2.3. a feltételezett hőtermelő kondenzációs kazán,

2.2.4. a feltételezett szabályozás termosztatikus szelep 1 K arányossági sávval,

2.2.5. a fűtési rendszerben tároló nincs,

2.2.6. a vezetékek nyomvonala a ténylegessel megegyező (az elosztó vezeték fűtött téren belül vagy kívül való vezetése),

2.2.7. a vezetékek hőveszteségének számításakor az 55/45 °C hőfoklépcsőhöz tartozó vezeték veszteségét kell alapul venni,

2.2.8. a szivattyú fordulatszám szabályozású, a fűtővíz hőfoklépcsője 10 K,

2.2.9. a melegvíz-ellátás hőtermelője földgáztüzelésű kondenzációs kazán,

2.2.10. a vezetékek nyomvonala a ténylegessel megegyező,

2.2.11. 500 m² hasznos alapterület felett cirkulációs rendszer van,

2.2.12. a tároló helye adottság (fűtött téren belül vagy kívül),

2.2.13. a tároló indirekt fűtésű,

2.2.14. a légcsatorna hőszigetelése 20 mm vastag, a nyomvonala a tényleges állapottal megegyezően adottságként veendő figyelembe.

2.3. A gépi hűtés energiaigényének számítását a 2. melléklet szerint kell elvégezni.

2.4. Az így meghatározott fajlagos éves bruttó energiaigény mínusz 10 kWh/m²a tekintendő követelményértéknek.

IV. Felhasznált minimális megújuló energia részaránya

1. Abban az esetben, ha a 4. melléklet szerinti kötelező alternatív rendszerek vizsgálata szerint a műszaki, gazdasági feltételek arra adottak, az épület energiaigényét az összesített energetikai jellemző méretezett értékéhez viszonyítva legalább 25%-os mennyiségben olyan megújuló energiaforrásból kell biztosítani, amely az épületben keletkezik, az ingatlanról származik, a közelben előállított vagy az országos hálózatból vett elektromos áram összetevője.

A III. rész 2. pontjában meghatározott egyéb rendeltetésű épületeknél minimálisan alkalmazandó megújuló energia részarány legfeljebb 25 kWh/m²-év lehet. A minimálisan alkalmazandó megújuló energiaigény mértéke a következő képlettel határozható meg:

E_{sus min} = 0,25 ⋅ E_P méretezett

ahol

E_{sus min}: a minimálisan alkalmazandó megújuló energiaigény mértéke,

E_P méretezett: a 2. melléklet XII. része szerint meghatározott, az épület számított összesített energetikai jellemzője.

2. Az 1. pontban meghatározott megújuló primer energia részarány biztosításával az összesített energetikai jellemző követelmény értékét nem befolyásolja (az összesített energetikai jellemző méretezett értékénél a megújuló primer energiafogyasztás nem kerül számításba a 3. melléklet V.1. táblázatának megfelelően).

3. Az 1. pont szerint közelben előállítottnak minősül a megtermelt energia,

3.1. ha az energia előállító létesítményt az energiát felhasználó vizsgált épület ellátására és azzal együtt hozták létre, engedélyezték és az épület használatbavételéhez üzembe helyezték, vagy

3.2. ha azt olyan távfűtésből vagy távhűtésből fedezték, amely hőtermelési technológiájában részben vagy egészben a IV.1. táblázat szerinti energiahordozókat hasznosítja.

4. Az 1. pontban meghatározott megújuló primer energia részarány számításánál a felhasznált energiahordozókat a IV.1. táblázatban meghatározott megújuló primer energia átalakítási tényezőkkel kell figyelembe venni.

IV.1. táblázat: Megújuló primer energia átalakítási tényezők a megújuló részarány számításba vételéhez (az E_P méretezéshez a 3. melléklet V.1. táblázatát kell alkalmazni)

	A	B
1.	Energia	е_susMegújuló energia részarány
2.	az országos hálózatból vett elektromos áram	0,1
3.	megújuló: tűzifa, biomassza, biomasszából közvetve vagy közvetlenül előállított energia, a biogázok energiája, fapellet, agripellet	1,00
4.	megújuló: nap-, szél-, vízenergia, geotermális, geotermikus, hidrotermikus, légtermikus energia	1,00
5.	távhő	a 6/A. § szerint közzétett érték

4.1. Az épület fűtésére felhasznált megújuló hőmennyiség a fűtés üzemideje alatt, de legfeljebb október 15-e és április 15-e között vehető figyelembe.

4.2. A jellemzően hőszivattyúzás útján vagy más módon a környezetből felvett hő (geotermikus, hidrotermikus, légtermikus energia) akkor vehető figyelembe, ha az természetes forrásból származik. Épületből távozó vagy az épületben keletkező hő nem vehető figyelembe, kivéve a más épületekből a közcsatornákba engedett víz hőjét. Az épület hűtésére felhasznált hő a hűtés üzemideje alatt, de legfeljebb április 15-e és október 15-e között vehető figyelembe.

4.3. Az épület hűtésére felhasznált megújuló hőmennyiség a hűtés üzemideje alatt, de legfeljebb április 15-e és október 15-e között vehető figyelembe. Hőszivattyú esetén hűtési üzemmódban a helyiségből elvont, a külső légtérbe leadott hő nem vehető figyelembe megújuló energiaforrásként.

5. Abban az esetben, ha a 4. melléklet szerinti kötelező alternatív rendszerek vizsgálata szerint a műszaki, gazdasági feltételek az 1. pont szerinti minimális megújuló energia részarány teljesítésére nem adottak, a minimális megújuló energiára vonatkozó követelmény megnövelt energiahatékonysággal is teljesíthető. A minimálisan elvárt megnövelt energiahatékonyság-szintet a IV. 2. táblázat szerint kell biztosítani.

IV.2. táblázat: A megnövelt költség-hatékonyság követelményértékei

	A	B
1.	Rendeltetés	EP méretezett összesített energetikai jellemző követelményértéke (kWh/m²/a)
2.	Lakó- és szállás jellegű épületek (nem tartalmazza a világítási energiaigényt)	76
3.	Iroda és legfeljebb 1000 m² hasznos alapterületű helységet magukba foglaló kereskedelmi épületek (világítási energiaigényt is beleértve)¹⁾	68
4.	Oktatási épületek és előadótermet, kiállítótermet jellemzően magukba foglaló épületek (világítási energiaigényt is beleértve)	65

¹⁾ Az épület 1. melléklet V. részében meghatározottak szerint hűtött helyiségéinek a hűtéssel ellátott hasznos alapterület hányadában további 10 kWh/m²/a-val való megnövelése megengedett.

A III. rész 2. pontja szerinti egyéb rendeltetésű épületek esetében a megnövelt költség-hatékonyság követelmény akkor tekinthető teljesítettnek, ha a következő feltétel teljesül:

E_P méretezett < 0,76 ⋅ E_{P referencia}

ahol

E_{P referencia}: A III. rész 2. pont 2.1–2.3 alpontja szerint meghatározott referencia épület összesített energetikai követelményértéke.

7. melléklet a 7/2006. (V. 24.) TNM rendelethez⁴⁰

1. Számítási eljárás távhőszolgáltatók számára a távhőellátás primer energia tényezőjének meghatározásához.

1.1. A szolgáltatott távhő primer energia átalakítási tényezőjét hidraulikailag egységes távhőrendszerre vonatkozóan kell kiszámítani.

1.2. Az eredő primer energia átalakítási tényezőt a távhőszolgáltató állapítja meg. Ha a távhőszolgáltató a szolgáltatásához hőenergiát vásárol, a hőenergia előállítójának minden év január 31-ig adatokat kell szolgáltatnia a távhőszolgáltatónak a számításhoz szükséges energiamennyiségekről.

1.3. Az e rendelet szerinti adatszolgáltatási kötelezettségén túl a távhőszolgáltatónak az 1.4–1.10. pont szerinti módszertan alapján részletes számítási dokumentációt is készítenie kell, és ellenőrzés céljából a honlapján hozzáférhetővé kell tennie.

1.4. Távhőtermelésben az eredő primer energia átalakítási tényezőt (etávhő) az egyes összetevők súlyozott arányával kell megállapítani úgy, hogy távhőellátás esetén a távhőhálózat veszteségeit és a hőhordozó közeg keringtetéséhez szükséges primer energiát is figyelembe kell venni.

ahol:

e_távhő: Eredő primer energia átalakítási tényező (kWh/kWh).

e_vill: A hőtermeléshez és keringtetéshez felhasznált villamos energia primerenergia-átalakítási tényezője (kWh/kWh).

α_vill: A távhő termeléséhez és keringtetéséhez a hőtermelő által felhasznált villamos energia aránya az adott távhőrendszerben távhőhálózatra kiadott hőmennyiségre vetítve (kWh/kWh).

h: A vizsgált távhőrendszerben távhőhálózatra kiadott hőmennyiségre vetített (fajlagos) hálózati hőveszteség (kWh/kWh).

e_i: A távfűtőrendszer hőtermelőinél alkalmazott i-edik hőtermelő technológia primerenergia-átalakítási tényezője (kWh/kWh), (i = 1…14). (A technológiák felsorolását az 1.9. pontban foglalt táblázat tartalmazza.)

α_i: Az i-edik hőtermelő technológiával termelt távhő aránya az adott távhőrendszerben távhőhálózatra kiadott összes hőmennyiséghez viszonyítva (kWh/kWh), (i = 1…14).

1.5. Ha rendelkezésre állnak az adott távhőrendszer hőtermelőinél alkalmazott hőtermelő technológiák tényleges primer energia átalakítási tényezői, az 1.9. pontban foglalt táblázat adatai helyett azokat is lehet a számításban használni.

1.6. Ha a távhőrendszer fajlagos hálózati hőveszteségéről igazolhatóan műszaki okból nem áll rendelkezésre tényadat, a h = 0,15 értéket kell alkalmazni.

1.7. Ha a távhő termeléséhez és primer oldali keringtetéséhez felhasznált villamos energia mennyisége nem ismert, α_vill értékét az adott távhőhálózatra kiadott éves távhőmennyiség függvényében az 1.10. pontban foglalt táblázatból kell meghatározni.

1.8. A hőtermeléshez és a primer oldali keringtetéshez felhasznált villamos energia előállításának fajlagos primerenergia átalakítási tényezője, ha a távhőrendszerben erről nem áll rendelkezésre tényadat:

e_vill = 2,5 kWh/kWh

1.9. Hőtermelő technológiák primerenergia-átalakítási tényezői

	A	B	C
1.	Kapcsolt energia termelés nélküli távhőtermelés	e_i
2.	Kizárólagos (nem kapcsolt) hőtermelés (fűtőmű/kazánház) szénhidrogének (földgáz, PB-gáz, tüzelő- és fűtőolajok) (e₁)	1,12
3.	Kizárólagos (nem kapcsolt) hőtermelés (fűtőmű/kazánház) biogáz, biometán (e₂)	0,6
4.	Kizárólagos (nem kapcsolt) hőtermelés (fűtőmű/kazánház) szénféleségek (e₃)	1,25
5.	Kizárólagos (nem kapcsolt) hőtermelés (fűtőmű/kazánház) tűzifa, faapríték, fahulladék, biobrikett, egyéb bio tüzelőanyagok (e₄)	0,6
6.	Kizárólagos (nem kapcsolt) hőtermelés (fűtőmű/kazánház) ipari hulladékhő (e₅)	0
7.	Kizárólagos (nem kapcsolt) hőtermelés (fűtőmű/kazánház) szoláris- és geotermikus energia (e₆)	0
8.	Nukleáris hőtermelés (e₇)	0
9.	Kombinált távhőtermelés	e_i
10.		Megújuló energiaforrás alkalmazása nélkül	Megújuló energiaforrás alapú rendszer esetén
11.	Kapcsolt energiatermelés kombinált ciklusú erőművi blokkban (e₈)	0,54	0,324
12.	Kapcsolt energiatermelés hagyományos gőz-körfolyamatú erőművi blokkban (e₉)	0,87	0,522
13.	Kapcsolt energiatermelés hagyományos gőz-körfolyamatú erőművi blokkban kommunális hulladék égetésével (e₁₀)	0,7
14.	Kapcsolt energiatermelés 1.200 kWe villamos egységteljesítményt meghaladó gázmotorral (e₁₁)	0,55	0,33
15.	Kapcsolt energiatermelés 1.200 kWe villamos egységteljesítményt nem meghaladó gázmotorral (e₁₂)	0,72	0,432
16.	Kapcsolt energiatermelés hőhasznosító kazánnal ellátott gázturbinás erőműben (e₁₃)	0,82	0,492
17.	Kapcsolt energiatermelés hőszivattyúval (e₁₄)	0,71	0,426
18.	Kapcsolt energiatermelés nukleáris erőművi blokkban (e15)	0

1.10. A felhasznált villamos energia aránya a kiadott hőmennyiségre vetítve (α_vill)

	A	B
1.	Q (MWh/év)	α_vill (kWh/kWh)
2.	Q < 27.800	0,011
3.	27.800 <= Q < 139.000	0,008
4.	139.000 =< Q	0,006

2. Számítási eljárás távhőszolgáltatók számára a távhőellátás megújuló primer energia részarányának meghatározásához.

2.1. A szolgáltatott távhő megújuló primer energia részarányát hidraulikailag egységes távhőrendszerre vonatkozóan kell kiszámítani.

2.2. Az e rendelet szerinti adatszolgáltatási kötelezettségén túl a távhőszolgáltatónak a 2.3–2.6. pont szerinti módszertan alapján részletes számítási dokumentációt is készítenie kell, és ellenőrzés céljából a honlapján hozzáférhetővé kell tennie.

2.3. A megújuló energiaforrásokkal termelt távhő részarányának kiszámításához egy adott távhőrendszerben szükséges a hőtermelésben egymással kooperáló hőforrások egyes hőtermelő technológiáiban használt megújuló energiaforrások technológián belüli részarányainak (e_SUS,i) ismerete. Ezek felhasználásával a megújuló energiaforrásokkal termelt távhő részaránya a távhőrendszerben az alábbi képlet segítségével határozható meg:

ahol

e_SUS,távhő: A távhő megújuló energia részaránya (kWh/kWh).

α_i: Az i-edik primerenergia-forrásból termelt távhő aránya az adott távhőrendszerben távhőhálózatra kiadott összes hőmennyiséghez viszonyítva (kWh/kWh).

e_SUS,i:Az i-edik hőtermelő technológiában felhasznált megújuló energiaforrások részaránya_.

α_vill:A távhő termeléséhez és keringtetéséhez a hőtermelő által felhasznált villamos energia aránya az adott távhőrendszerben távhőhálózatra kiadott összes hőmennyiségre vetítve (kWh/kWh).

e_SUS,vill:A távhő termeléséhez és keringtetéséhez felhasznált villamos energia megújuló részaránya.

2.4. Ha a távhő termeléséhez és keringtetéséhez felhasznált villamos energia megújuló részarányáról nem áll rendelkezésre tényadat, az e_SUS,vill = 0,1 értéket kell alkalmazni.

2.5. Az egyes primer energiaforrások megújuló részarányát a 2.6. pontban foglalt táblázat alapján kell figyelembe venni.

2.6. A távhőtermelésben felhasznált primer energiaforrások, valamint a hőszivattyús hőtermelés megújuló részaránya

	A	B
1.	Távhőtermelésben használt primer energiaforrás	Megújuló részarány e_{SUS,távhő,i}
2.	Földgáz, fűtő- és tüzelőolajok, szénféleségek, nukleáris energia	0
3.	Tűzifa, faapríték, fahulladék, biobrikett, egyéb bio tüzelőanyagok	1
4.	Biogáz, biometán	1
5.	Szoláris-, geotermikus-, szél- és vízenergia	1
6.	Kommunális hulladék	0,5
7.	Ipari hulladékhő	1
8.	Hőszivattyú	1-1/SPF*

* SPF a hőszivattyú átlagos szezonális fűtési tényezője.

8. melléklet a 7/2006. (V. 24.) TNM rendelethez⁴¹

Az elektromobilitás elősegítése

1. Az új építésű vagy jelentős felújítás alá vont és tíznél több parkolóhellyel rendelkező, nem lakáscélú épületek esetében az 1.1. és 1.2. alpontban foglaltak szerint legalább egy elektromos töltőpontot, továbbá minden ötödik parkolóhelyen olyan elektromos csatlakozást biztosító létesítményt (az elektromos kábelek továbbvezetésére szolgáló szerkezetet) kell telepíteni, amely lehetővé teszi elektromos járművek részére alkalmas töltőpontok későbbi időpontban való telepítését, ha

1.1. a parkoló az épületen belül helyezkedik el, és – a jelentős felújítás alá vont épületek esetében – a felújítási munkálatok a parkolóra vagy az épület elektromos infrastruktúrájára is kiterjednek; vagy

1.2. a parkoló közvetlenül az épület mellett helyezkedik el, és – a jelentős felújítás alá vont épületek esetében – a felújítási munkálatok a parkolóra vagy a parkoló elektromos infrastruktúrájára is kiterjednek.

2. Az új építésű és a jelentős felújítás alá vont, tíznél több parkolóhellyel rendelkező lakóépületek esetében a 3.1. és 3.2. alpontban foglaltak szerint minden parkolóhelyen olyan elektromos fogadócsatlakozást biztosító létesítményt (az elektromos kábelek továbbvezetésére szolgáló szerkezetet) kell telepíteni, amely lehetővé teszi elektromos járművek részére alkalmas töltőpontok későbbi időpontban való telepítését, ha

2.1. a parkoló az épületen belül helyezkedik el, és – a jelentős felújítás alá vont épületek esetében – a felújítási munkálatok a parkolóra vagy az épület elektromos infrastruktúrájára is kiterjednek; vagy

2.2. a parkoló közvetlenül az épület mellett helyezkedik el, és – a jelentős felújítás alá vont épületek esetében – a felújítási munkálatok a parkolóra vagy a parkoló elektromos infrastruktúrájára is kiterjednek.

3. Meglévő épületek esetén a több mint húsz parkolóhellyel rendelkező, nem lakáscélú épületek esetében

2025. január 1-jétől legalább egy elektromos töltőpontot kell telepíteni, ha a parkoló az épületen belül helyezkedik el, vagy a parkoló közvetlenül az épület mellett helyezkedik el.

A rendeletet a 9/2023. (V. 25.) ÉKM rendelet 12. §-a hatályon kívül helyezte 2023. november 1. napjával. Alkalmazására lásd e hatályon kívül helyező rendelet 10. §-át.

Az 1. § a 38/2019. (X. 15.) ITM rendelet 1. §-ával megállapított szöveg.

A 2. § a 61/2020. (XII. 30.) Krom. rendelet 1. §-ával megállapított szöveg.

⁴

A 3. § (1) bekezdése a 39/2015. (IX. 14.) MvM rendelet 2. §-ával megállapított szöveg.

⁵

A 4. § (1) bekezdése a 39/2015. (IX. 14.) MvM rendelet 3. §-ával megállapított szöveg.

⁶

A 4. § (3) bekezdés a) pontja a 39/2015. (IX. 14.) MvM rendelet 6. § a) pontja szerint módosított szöveg.

⁷

A 4. § (3) bekezdés b) pontja a 39/2015. (IX. 14.) MvM rendelet 7. § (1) bekezdés a) pontja szerint módosított szöveg.

⁸

A 4/A. §-t a 14/2014. (XII. 31.) MvM rendelet 3. §-a iktatta be.

⁹

Az 5. § a 40/2012. (VIII. 13.) BM rendelet 2. §-ával megállapított szöveg.

¹⁰

Az 5. § (1) bekezdése a 40/2012. (VIII. 13.) BM rendelet 7. § (1) bekezdése, a 39/2015. (IX. 14.) MvM rendelet 6. § b) pontja szerint módosított szöveg.

¹¹

Az 5. § (3) bekezdését a 61/2020. (XII. 30.) Krom. rendelet 2. §-a iktatta be.

¹²

A 6. § a 39/2015. (IX. 14.) MvM rendelet 4. §-ával megállapított szöveg.

¹³

A 6. § (2) bekezdés a) pontja az 57/2020. (XII. 29.) ITM rendelet 2. §-a szerint módosított szöveg.

¹⁴

A 6. § (2) bekezdés b) pontját a 39/2015. (IX. 14.) MvM rendelet 7. § (3) bekezdése hatályon kívül helyezte.

¹⁵

A 6. § (2) bekezdés c) pontját a 39/2015. (IX. 14.) MvM rendelet 7. § (3) bekezdése hatályon kívül helyezte.

¹⁶

A 6. § (2) bekezdés d) pontját a 39/2015. (IX. 14.) MvM rendelet 7. § (2) bekezdés a) pontja hatályon kívül helyezte, újonnan a 61/2020. (XII. 30.) Krom. rendelet 3. § (1) bekezdése iktatta be.

¹⁷

A 6. § (2) bekezdés e) pontját a 39/2015. (IX. 14.) MvM rendelet 7. § (2) bekezdés a) pontja hatályon kívül helyezte.

¹⁸

A 6. § (4) bekezdése a 61/2020. (XII. 30.) ITM rendelet 1. 1. §-a szerint módosított szöveg.

¹⁹

A 6. § (5) bekezdés b) pontját a 39/2015. (IX. 14.) MvM rendelet 7. § (2) bekezdés b) pontja hatályon kívül helyezte.

²⁰

A 6. § (5) bekezdés c) pontját a 39/2015. (IX. 14.) MvM rendelet 7. § (2) bekezdés b) pontja hatályon kívül helyezte.

²¹

A 6. § (6) bekezdés b) pontját a 39/2015. (IX. 14.) MvM rendelet 7. § (2) bekezdés c) pontja hatályon kívül helyezte, újonnan a 61/2020. (XII. 30.) Krom. rendelet 3. § (2) bekezdése iktatta be.

²²

A 6. § (6) bekezdés c) pontját a 39/2015. (IX. 14.) MvM rendelet 7. § (2) bekezdés c) pontja hatályon kívül helyezte.

²³

A 6. § (6a) bekezdését a 61/2020. (XII. 30.) Krom. rendelet 3. § (3) bekezdése iktatta be.

²⁴

A 6. § (9) bekezdését az 5/2018. (III. 12.) MvM rendelet 4. § (1) bekezdése iktatta be.

²⁵

A 6/A. §-t újonnan a 41/2019. (XI. 14.) ITM rendelet 1. §-a iktatta be.

²⁶

A 6/B. §-t az 57/2020. (XII. 29.) ITM rendelet 1. §-a iktatta be, szövege a 13/2021. (III. 10.) ITM rendelet 1. §-ával megállapított, az 1/2022. (IX. 17.) ÉBM rendelet 2. §-a szerint módosított szöveg.

²⁷

A 6/C. §-t a 61/2020. (XII. 30.) Krom. rendelet 4. §-a iktatta be.

²⁸

A hatálybalépés időpontja 2021. január 1.

²⁹

A 6/D. §-t az 1/2022. (IX. 17.) ÉBM rendelet 1. §-a iktatta be.

³⁰

A hatálybalépés időpontja 2022. szeptember 18.

³¹

A 7. § (2) bekezdése a 40/2012. (VIII. 13.) BM rendelet 3. §-ával megállapított, a 20/2014. (III. 7.) BM rendelet 7. § (2) bekezdése szerint módosított szöveg.

³²

A 7. § (3) bekezdését a 41/2019. (XI. 14.) ITM rendelet 2. §-a iktatta be.

³³

A 7. § (4) bekezdését a 41/2019. (XI. 14.) ITM rendelet 2. §-a iktatta be, szövege a 61/2020. (XII. 30.) Krom. rendelet 5. §-ával megállapított szöveg.

³⁴

Az 1. melléklet a 40/2012. (VIII. 13.) BM rendelet 4. § (1) bekezdése, a 39/2015. (IX. 14.) MvM rendelet 5. § a) pontja, az 5/2018. (III. 12.) MvM rendelet 4. § (2) bekezdése, a 61/2020. (XII. 30.) ITM rendelet 6. § (1) bekezdése és 7. § b) és c) pontja, a 13/2021. (III. 10.) ITM rendelet 2. §-a szerint módosított szöveg.

³⁵

A 2. melléklet a 40/2012. (VIII. 13.) BM rendelet 4. § (2) bekezdésével megállapított, a 20/2014. (III. 7.) BM rendelet 6. § (2) bekezdése, a 61/2020. (XII. 30.) ITM rendelet 7. § b) pontja szerint módosított szöveg.

³⁶

A 3. melléklet a 40/2012. (VIII. 13.) BM rendelet 4. § (3) bekezdésével megállapított, a 20/2014. (III. 7.) BM rendelet 6. § (3) bekezdése, a 39/2015. (IX. 14.) MvM rendelet 5. § b) pontja, a 41/2019. (XI. 14.) ITM rendelet 3. § (1) bekezdése szerint módosított szöveg.

³⁷

A 4. melléklet a 40/2012. (VIII. 13.) BM rendelet 5. § (2) bekezdése, a 61/2020. (XII. 30.) ITM rendelet 7. § b) és d) pontja szerint módosított szöveg.

³⁸

Az 5. mellékletet a 20/2014. (III. 7.) BM rendelet 6. § (1) bekezdése iktatta be, szövege a 61/2020. (XII. 30.) ITM rendelet 7. § b) és e) pontja szerint módosított szöveg.

³⁹

A 6. mellékletet a 39/2015. (IX. 14.) MvM rendelet 5. § c) pontja iktatta be, szövege a 41/2019. (XI. 14.) ITM rendelet 3. § (2) bekezdése, a 61/2020. (XII. 30.) ITM rendelet 6. § (2) bekezdése szerint módosított szöveg.
